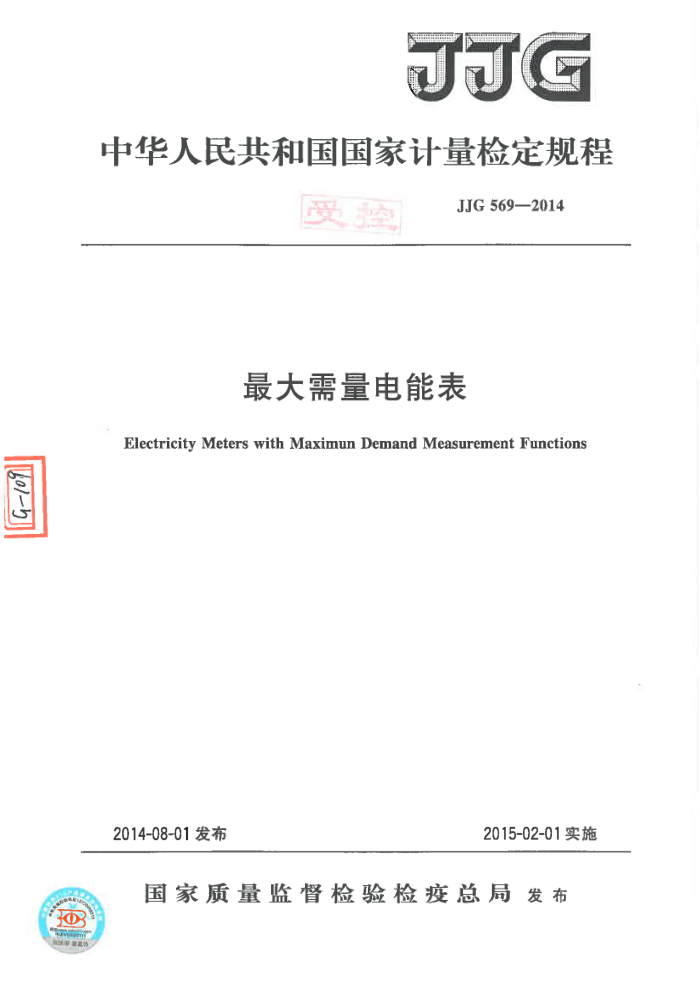

JJG 受控 JJG 569—2014
中华人民共和国国家计量检定规程
最大需量电能表
Electricity Meters with Maximun Demand Measurement Functions
[601-5]
2015-02-01实施
2014-08-01发布
国家质量监督检验检疫总局发布
园 JJG569—2014
最大需量电能表检定规程 Verification Regulation of Electricity Meters with Maximun Denand Measurement Functions
JJG569—2014 代替JJG569—1988
归口单位：全国电磁计量技术委员会主要起草单位：河南省计量科学研究院
郑州三晖电气股份有限公司
参加起草单位：黑龙江龙电电气有限公司
本规程委托全国电磁计量技术委员会负责解释 JJG 569-2014
本规程主要起草人：
姜鹏飞 （河南省计量科学研究院）刘沛 (河南省计量科学研究院) 于文彪（郑州三晖电气股份有限公司）
参加起草人：
张勉 (河南省计量科学研究院) 常 青（黑龙江龙电电气有限公司） JJG569—2014
目藍 录
引言 1范围· 2引用文件 3概述 4计量性能要求· 4.1基本误差 4.2 潜动.·· 4.3起动·· 4.4常数 4.5输出 4. 6 显示· 4.7时钟日计时误差： 4.8时钟示值误差 4. 9 需量示值误差 .. 5通用技术要求· 5.1标志. 5.2交流电压试验 6计量器具控制. 6.1首次检定、后续检定... 6.2检定条件…· 6.3检定项目 6.4检定方法· 6.5检定结果的处理· 6.6检定周期.· 附录A最大需量电能表检定原始记录参考格式附录B检定证书/检定结果通知书内页格式（第2页）附录C检定证书/检定结果通知书检定结果页式样（第3页）
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (6) (6) (7) (10) (11)
.
1 JJG569-2014
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编制。 本规程参照GB/T17215.301—2007《多功能电能表特殊要求》、GB/T17215.211-
2006《交流电测量设备通用要求、试验和试验条件第11部分：测量设备》、 JJF1245.6一2010《安装式电能表型式评价大纲特殊要求功能类电能表》以及 JJG780--1992《交流数字功率表》等技术规范，对JJG569—1988《最大需量电能表（电度表）试行检定规程》进行了修订。与JJG569-1988相比，除编辑性修改外主要技术变化如下：
适用范围发生变化，适用于三相电子式最大需量电能表，不适用于机电式最大
需量电能表；
基本误差、潜动、起动、常数、交流电压等试验按JJG596一2012执行；一增加了时钟日计时误差、时钟示值误差检定项目，取消了需量周期检定项目；一增加了需量示值提差要求
JG569的历次版本发布情况为 JJG569-1988《最大需量电能表（电度表5 试行检定规理
Ⅱ JJG569—2014
最大需量电能表检定规程
1范围
本规程适用于参比频率为50Hz或60Hz的三相电子式最大需量电能表（简称需量表）的首次检定及后续检定。
对于具有测量最大需量功能的多功能电能表，其相同的检定项目执行本规程。 本规程不适用于需量表的现场检验以及机电式需量表的检定。
2引用文件
本规程引用下列文件： JG596一2012电子式交流电能表 JJG597一2005交流电能表检定装置 GB/T17215.352一2009交流电测量设备特殊要求第52部分：符号凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
需量是指在一个规定的时间间隔内功率的平均值，其表达式为式（1）。
1 rTo
P=
(1)
T.J。p(t)dt
式中：力.瞬时功率，kW; T。结算周期，min; P一T。时间内的平均有功功率，即需量，kW。 需量表由电能测量单元与数据处理单元等组成，能同时测量三相有功电能和最大需
量。最大需量指规定周期或结算周期内所记录的需量的最大值。
需量表工作原理是通过时基电路设定结算周期，在每个结算周期开始或结束时发出一个控制信号，获得设定结算周期的当前需量，该需量与内存中已记录的最大需量值相比较，若大于内存中的最大需量，就代替内存中原有数据，完成最大需量的记录。
4计量性能要求
4.1基本误差
需量表应符合JG596一2012中4.1的规定。 4.2潜动
需量表应符合JJG596--2012中4.2的规定。
1 JJG569—2014
4.3起动
需量表应符合JJG596一2012中4.3的规定。 4.4常数
需量表应符合JJG596一2012中4.4的规定。 4.5输出
在不打开表盖的情况下，需量表应提供测量误差的测试输出以及提供测量日计时误差的时钟测试输出。 4.6显示
通过电子显示器，需量表应能显示有功电能量、最大需量及其方向。显示电能量的基本单位应为千瓦时（kW·h），显示最大需量的基本单位应为千瓦（kW）或瓦（W）。 需量表应具有显示当月和上月最大需量的功能。 4.7时钟日计时误差
在参比条件下， 需量表内部时钟的日计时误差限为士0.5s/d。 4.8时钟示值误
需量表的日期应准确首次检定时，不 在参比条件下设定需量表的时间后福量表的时间显示与国家授时
中心标准寸间 （北京时间）指示的误差拉优于
后续检定 时，在参出条下，需量表的时钟示值误差应优10min 4.9需量示值误差
需量表需量的测量推确度等级指数应与其有功电能的准确度等级指数一致。需量表的需量示值误差用相对误差表示，在6：21规定的参比条件下需量示值误差限应满足式（2）的规定：
8p=±|x+ 0 05P-| ×100%
(2)
式中： p——需量表的需量示值误差限，%; X—需量表的等级， P.- 一需量表额定功率，kW； P. 测量负载点功率，kW。
5通用技术要求 5.1标志
需量表的铭牌应明示以下信息：
名称和型号；制造广名称或商标；制造计量器具许可证标志和编号；一产品所依据的标准；出厂顺序号和制造年份；
-
2 JJG569--2014
参比频率、参比电压、参比电流和最大电流；电能表常数；准确度等级；仪表适用的相数和线数（可用GB/T17215.352--2009所规定的图形符号）；接线图和接线端编号；计量单位（显示单元为液晶时，计量单位可在液晶屏幕上显示）；对Ⅱ类防护绝缘包封仪表，应标有双方框符号“回”。 以上各种标志应符合相关标准的规定。
5.2交流电压试验
需量表应符合JJG596—2012中5.2的规定。 6计量器具控制 6.1首次检定、后续检定
首次检定是对未被检定过的需量表进行的检定；后续检定是在首次检定后的任何一种检定；修理后的需量表须按首次检定进行 6.2检定条件 6.2.1确定计量性能时应满足的参比条件
需量表应符合JJG596一2012中6.2.1的规定。确定需量测量准确度时，检定条件与确定电能测量准确度检定条件相同。 6.2.2计量标准器及主要配套设备 6.2.2.1检定装置
a）最大允许误差和实验标准差检定需量表用电能表检定装置的准确度等级及最大允许误差和允许的实验标准差，
应满足表1和表2的规定。
表1电能表检定装置的最大允许误差
被检需量表的准确度等级检定装置的准确度等级功率因数
0.2S 0. 05
0.5S 0.1 最大允许误差/（%)
1 0. 2
2 0. 3
1 0. 5 L 0.8 C 0. 5 C
±0.05 ±0.07 ±0.1 ±0. 2 ±0.06 ±0.08
±0. 2 ±0. 3 ±0. 4 ±0. 8 ± 0. 3 ±0. 4
±0.1 ±0.15 ±0.2 ±0. 4 ±0. 15 ±0.2
±0.3 ±0.45 ±0.6 ±1. 0 ±0.5 ±0. 6
平衡负载时 cosP
特殊要求时0.25L
1 0. 5 L
不平衡负载时 coso
3
