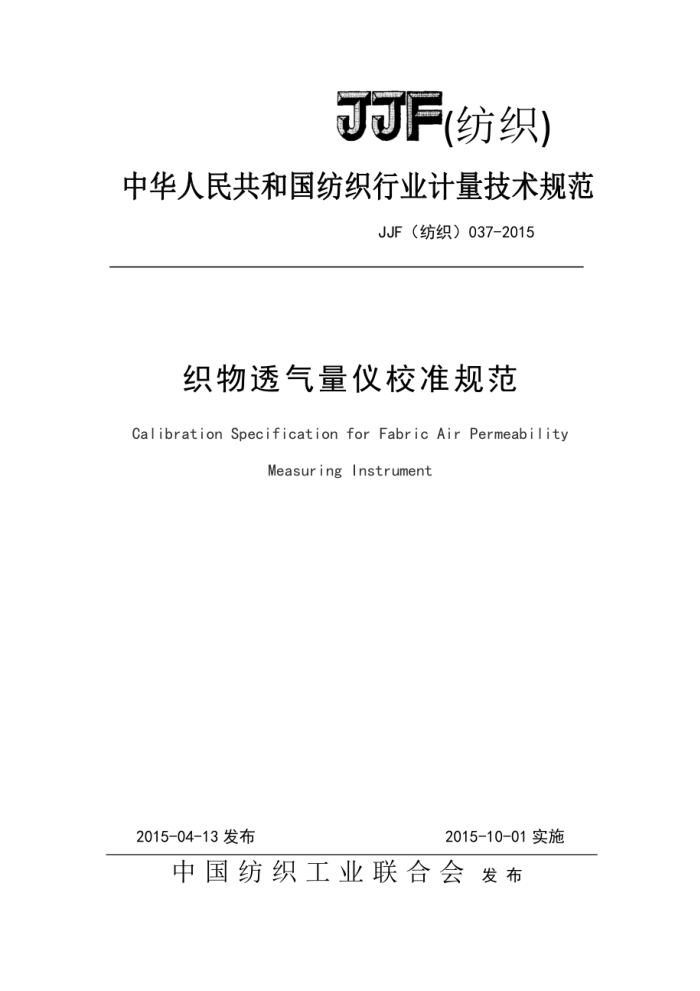

JJF( (纺织)
中华人民共和国纺织行业计量技术规范
JJF（纺织）037-2015
织物透气量仪校准规范
Calibration Specification for Fabric Air Permeability
Measuring Instrument
2015-04-13发布
2015-10-01实施
中国纺织工业联合会发布 JJF（纺织）037-2015
织物透气量仪校准规范 CalibrationSpecification for
JJF（纺织）037-2015 代替JF（纺织）037:-2006
Fabric Air Permeability Measuring Instrument
归口单位：纺织计量技术委员会主要起草单位：吉林省纺织产品质量监督检验测试中心
吉林省东北袜业纺织工业园发展有限公司
参加起草单位：宁波纺织仪器厂
南通宏大试验仪器有限公司
本规范由纺织计量技术委员会负责解释 JJF（纺织）037-2015
本规范主要起草人：
吴可夫 （吉林省纺织产品质量监督检验测试中心）绍新 （吉林省东北袜业纺织工业园发展有限公司）
参加起草人：
胡君伟 （宁波纺织仪器厂）钱士新 （南通宏大试验仪器有限公司） JJF（纺织）037-2015
目 录
引言 1范围 2引用文献 3术语...
3.1透气性 4概述... 5计量特性.
5.1基本要求 6校准条件，
2 2 2 3
6.1校准环境 6.2主要标准器及配套设备
7校准项目和校准方法
7.1校准项目 7.2校准方法.
3 4 4 5 9
8校准结果， 9复校时间间隔. 附录A透气量仪压力示值误差测量结果的不确定度评定附录B织物透气量仪校准记录表
.. JJF（纺织）037-2015
引 言
1991年由原纺织工业部制定了部门计量检定规程JJG（纺织)047一91《低压织物透气量仪检定规程》，并于1992年7月1日起实施；2006年转换为JJF（纺织)037 一2006《织物透气量仪校准规范》，由于当时没有对内容进行修订，仍沿用了原检定规程的内容。
本规范修订依据GB/T5453-1997《纺织品织物透气性的测定》中对仪器设备的要求重新起草，与JJF（纺织)037一2006《织物透气量仪校准规范》差异为： 1、关于校准规范的适用范围
本规范对适用范围作了文字修改，删除了“Y561”，将“新制造”改为“首次使用”；将“检定”修改为“校准”。 2、增加了引用文献。 3、关于概述
修改为“在规定的压差条件下，测定一定时间内垂直通过式样给定面积的气流流量、气流速率，计算出透气率”。
“透气量仪根据流体连续性原理，在稳定情况下，使织物两面保持一定压差，通过测定空气在单位时间，单位面积垂直通过织物的流量大小测量织物的透气性能”。 4、计量性能和校准方法的修改内容 4.1删除了原规程“主要技术要求中第3条、第4条、第5条、第6条”，增加了 “试样面积定值通气板要求”、“试样夹具要求”、“喷嘴要求”“喷嘴座要求”。 4.2修改了校准条件，为一个标准大气压，恒温温度为20℃土2℃，恒湿相对湿度为65%土2%。 4.3修改了标准器要求，增加了气压计、游标卡尺。 4.4修改了校准项目和校准方法，增加了“试样面积定值通气板、试样夹具、喷嘴、 气压等项目的参数进行校准。 5、增加了测量结果的不确定度的评定。根据JJF1071一2010《国家计量校准规范编写规则》和JJF1059一1999《测量不确定度评定与表述》要求增加了透气量仪测试头（直径）示值误差测量结果的不确定度的评定。 6、对原检定记录表进行了修改，修改为校准记录表。
- JJF （纺织）037-2015
本规范的附录A～附录B为资料性附录。 本规范所替代的历史版本情况为：一JJF（纺织)037—2006。 JJF（纺织）037-2015
织物透气量仪校准规范
1范围
本规范适用于首次使用、使用中和修理后的织物透气量仪及类似的织物透气量仪（以下简称透气量仪）的校准。
2引用文献
JJF1071—2010 国家计量校准规范编写规则 JJF1059一2012测量不确定度评定与表述 GB/T5453-1997 纺织品织物透气性的测定使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语
3.1透气性airpermeability
空气透过织物的性能。以在规定的试验面积、压降和时间条件下，气流垂直通过试样的速率表示。
4概述
透气量仪用于测定纺织织物、非织造布等材料的透气性能测量原理：仪器通过吸风机产生稳定的气流，通过措施使织物的两面产生一
定的压差，测量在一定时间内垂直通过试样一定面积的气流流量、气流速率，计算出透气率。
5计量特性
5.1基本要求 5.1.1透气量仪在适当的部位应装有水平指示器和铭牌，铭牌上须标明型号、规格、制造厂、出厂编号和和出厂日期。 5.1.2透气量仪应水平放置在稳固的基础上，周围环境清洁，无震源和腐蚀性介质影响。 5.2电气安全性
1 JJF（纺织）037-2015
透气量仪电气设备应安全可靠，电源接线端子与箱体金属外壳之间绝缘电阻 ≥5MQ，保护接地端子与箱体金属外壳之间接地电阻≤1Q。 5.3基本功能 5.3.1透气量仪的吸风电机不应有异常响声，各功能调节装置和显示参数的表头调节和显示正常，夹持装置应能保证测试样品尽可能地与测试头夹紧而不变形，并保证试样边缘不漏气。 5.3.2配件应齐全，不得有影响使用的碰伤、锈蚀、（橡胶件）老化、开裂、断裂、毛刺等。 5.3.3试样夹、试样面积定值圈板、试样压紧圈、试样绷直压环、喷嘴、孔板、 密封圈等状况应良好，不应有油渍、污渍。 5.3.4透气量仪的出风口及滤网不得有遮挡物或堵塞影响吸风机正常工作。 5.4计量性能要求 5.4.1透气量仪密封性要求：气流系统稳定性变化不超过2%（气流通过标准版的透气量与标准版标定值的误差不超过2%）。 5.4.2喷嘴孔直径误差不大于标称值的土2%。 5.4.3试样定值圈板孔面积误差不大于标称值的土0.5%。 5.4.4试样压紧圈孔面积误差不大于标称值的土2%。并且，二圆偏心不大于2mm。 5.4.5透气量仪显示的压力示值误差不大于土2%。
6校准条件
6.1校准环境
6.1.1校准环境条件：温度20℃土2℃，相对湿度65%土2%。
6.2主要标准器及配套设备，见表1
表1主要标准器及配套设备
序号
数量 备注 I 1 1 (套) 1 1 1
标准器名称游标卡尺钢直尺专用标准孔板
规格 (0~150) m 150 mm Φ 8. 5 mm (05000)Pa 1000V 0~10Q
准确度等级 MPE±0. 02 mm MPE±0. 2 mm MPE±0. 02 m
1
2 3 4 5 6
数字风压表（压差计）
2.0级 10级 2.5级
兆欧表万用表
