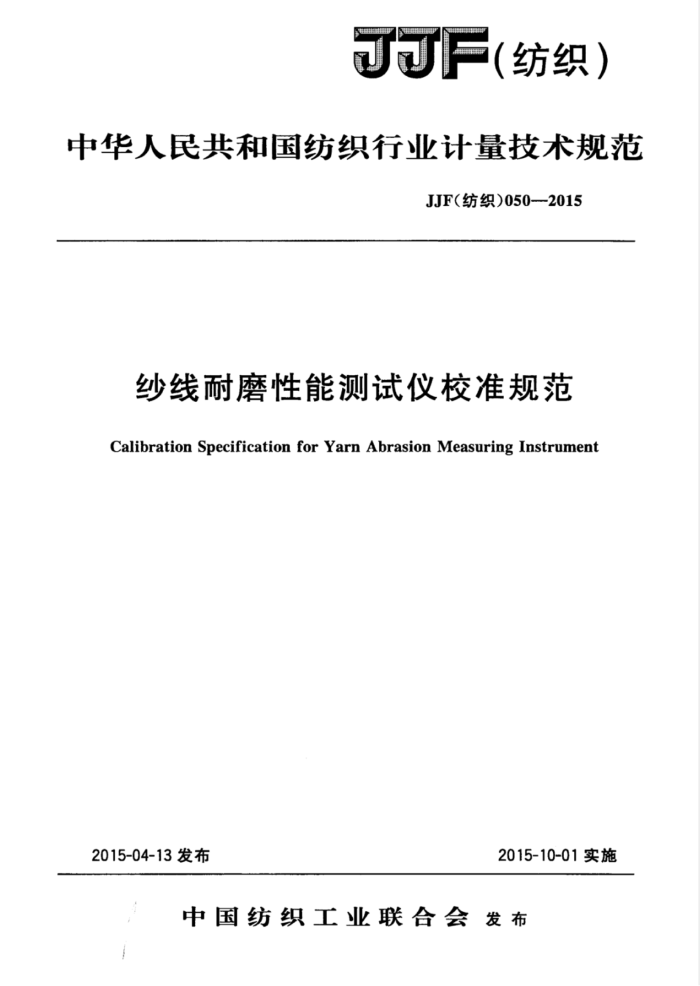

JF 纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织)050-2015
纱线耐磨性能测试仪校准规范
Calibration Specification for Yarn Abrasion Measuring Instrument
2015-04-13发布
2015-10-01实施
中国纺织工业联合会发布 JJF（纺织）050—2015
纱线耐磨性能测试仪校准规范
JJF（纺织）050--2015 代替JJF（纺织）050—2006
Calibration Specification for Yarn Abrasion Measuring
-
Instrument
归口单位：纺织计量技术委员会
主要起草单位：吉林省纺织产品质量监督检验测试中心
吉林省东北袜业纺织工业园发展有限公司
参加起草单位：宁波纺织仪器厂
南通宏大试验仪器有限公司
温州方圆仪器有限公司
江苏华恒科技发展有限公司
本规范委托纺织计量技术委员会负责解释 JJF（纺织）050—2015
本规范主要起草人：
吴可夫（吉林省纺织产品质量监督检验测试中心）蔡绍新（吉林省东北袜业纺织工业园发展有限公司）
参加起草人：
胡君伟（宁波纺织仪器厂）徐志明（江苏华恒科技发展有限公司）钱士新（南通宏大试验仪器有限公司）刘日 明（温州方圆仪器有限公司） JJF（纺织）050—2015
录
目
引言 1 范围 2 引用文件 3术语 3.1纱线耐磨性 3.2摩擦长度 4概述 . 5计量特性 5.1基本要求 5.2电气安全性 5.3基本功能 5.4计量性能要求 6校准条件 .... 6.1校准环境 6.2主要标准器及配套设备 7校准项目和校准方法 7.1校准项目 7.2校准方法 8校准结果 9复校时间间隔附录A纱线耐磨仪张力锤示值误差测量结果的不确定度评定附录B纱线耐磨仪校准记录表
(Ⅱ) (1) (1) (1 ) (1) (1) (1) (1) (1) (1 ) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (7 )
.
.
.
..
.
I JJF（纺织）050-2015
引言
1995年由原纺织工业部制定了部门计量检定规程JJG（纺织）061一95《纱线耐磨仪检定规程》，并于1995年10月1日起实施；2006年转换为JJF（纺织）050一2006 《纱线耐磨仪校准规范》，由于当时没有对内容进行修订，仍沿用了原检定规程的内容。
本规范修订依据FZ/T01058一1999《纱线耐磨试验方法往复式磨辊法》中对仪器设备的要求重新起草，与JJF（纺织）050一2006《纱线耐磨仪校准规范》相比，主要技术变化如下：
修改了适用范围，将“新制造”改为“首次使用”；将“检定”修改为“校准”。 一增加了引用文件。 一修改了概述，修改为“耐磨仪是用于评价纱线耐磨性能的测试仪器，通过纱线
之间或纱线与其他物质之间的相互摩擦到纱线断裂次数多少来评定纱线的耐磨性能”。
修改了电气安全性要求。
-
修改了校准条件，修改为：温度为20℃士2℃，恒湿相对湿度为65%士5%。 一增加了耐磨仪张力锤力值示值误差测量结果不确定度的评定。 修改了原检定记录表，修改为校准记录表。
-
本规范的附录A～附录B为资料性附录。 本规范历次版本发布情况为：一JJF（纺织）061一1995； —JF（纺织）050—2006。
I JJF（纺织）050-2015
纱线耐磨性能测试仪校准规范
1范围
本规范适用于首次使用、使用中和修理后的纱线耐磨仪及类似的纱线耐磨仪（以下简称耐磨仪）的校准。
2引用文件
本规范引用了以下文件： JJF1071国家计量校准规范编写规则 JJF1059.1测量不确定度评定与表述 FZ/T01058纱线耐磨试验方法往复式磨辊法凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本文件。
3术语
3.1纱线耐磨性yarnabrasionresistance
纱线在规定的负荷下，与磨料摩擦的性能。一般以试样反复受磨致断的摩擦次数
表示。 3.2摩擦长度frictionlength
磨辊对纱线的摩擦动程。 4概述
耐磨仪是用于评价纱线耐磨性能的测试仪器，通过纱线之间或纱线与其他物质之间的相互摩擦到纱线断裂次数多少来评定纱线的耐磨性能。
5计量特性
5.1基本要求 5.1.1耐磨仪在适当的部位应装有水平指示器和铭牌，铭牌上须标明型号、规格、制造厂、出厂编号和出厂日期。 5.1.2耐磨仪应水平放置在稳固的基础上，周围环境清洁，无震源和腐蚀性介质影响。 5.1.3耐磨仪附件应齐全、仪器面板外壳等外观等应无碰伤、明显划痕等疵点、面板字迹清晰。使用中或修理后的耐磨仪应无影响计量性能的外观缺陷。 5.2电气安全性
耐磨仪电气设备应安全可靠，电源接线端子与箱体金属外壳之间绝缘电阻≥5Mα，保护接地端子与箱体金属外壳之间接地电阻<12。
1 JJF（纺织）050—2015
5.3基本功能 5.3.1耐磨仪的电机不应有异常响声，各功能调节装置和显示表头正常。 5.3.2耐磨仪功能正常、夹持作用可靠、运行平稳并能自动显示摩擦次数。 5.3.3摩擦手柄开启自如，并能有效地夹紧砂纸（无此功能不检）。 5.4计量性能要求 5.4.1 耐磨仪磨头或磨辊每分钟往复次数误差不大于标称值士1次。 5.4.2 仪器表头显示摩擦次数与实际摩擦次数应一致。
摩擦长度误差不大于标称值士2mm。
5.4.3 5.4.4 张力锤力值误差不大于标称值的士1%。
6 校准条件 6.1 校准环境 6.1.1校准环境条件：温度20℃士2℃，相对湿度65%土5% 6.2主要标准器及配套设备
见表1。
表1主要标准器及配套设备
序号 1 2 3 4 5
标准器名称
规格 0.2 s~1 h 150mm >50 g 1 000 V 0~10α
准确度等级 MPE±0.2s MPE±0.2mm d=10 mg
数量 1 1 1 1 1
备注
秒表钢直尺天平兆欧表万用表
10级 2.5级
7 校准项目和校准方法 7. 1 校准项目
见表2。
表2纱线耐磨仪校准项目
序号 1 2 电气安全性 3
校准项目
首次校准
修理后校准 使用中校准
基本要求
+ + + + + + +
+ + + + + +
+ + + + +
基本功能磨辊每分钟往复次数误差
4 5 表头显示摩擦次数与实际摩擦次数 6 摩擦长度误差
张力锤示值误差
7 注1：“十”为需要校准项目；“一”为不需校准项目。 注2：具体校准项目可根据用户要求选择校准。
2
