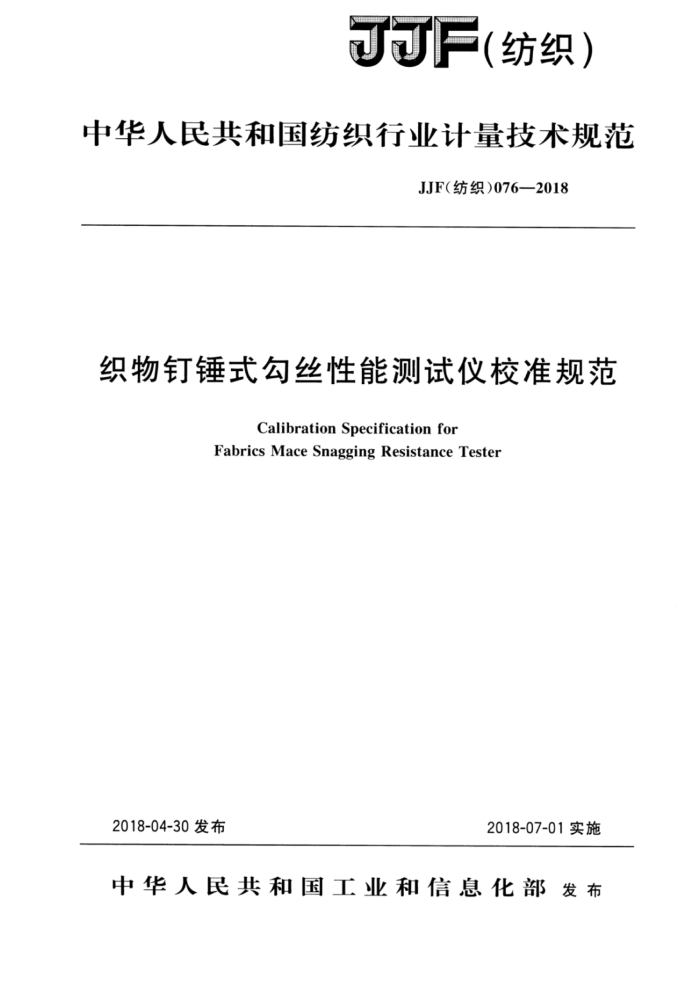

JJF( (纺织)
中华人民共和国纺织行业计量技术规范
JJF（纺织）076—2018
织物钉锤式勾丝性能测试仪校准规范
Calibration Specification for
Fabrics Mace Snagging Resistance Tester
2018-04-30发布
2018-07-01实施
中华人民共和国工业和信息化部发布 JJF（纺织）076—2018
织物钉锤式勾丝性能
测试仪校准规范 Calibration Specification for Fabrics MaceSnaggingResistanceTester
JJF(纺织)076—2018
归口单位：纺织计量技术委员会主要起草单位：广州纤维产品检测研究院参加起草单位：南通宏大实验仪器有限公司
河南工程学院
温州市大荣纺织仪器有限公司
纺织工业科学技术发展中心
本规范委托纺织计量技术委员会负责解释 JJF（纺织）076—2018
本规范主要起草人：
黎仲明（广州纤维产品检测研究院）丘文彬（广州纤维产品检测研究院）李一平（广州纤维产品检测研究院）李进明（广州纤维产品检测研究院）
参加起草人：
杨卫林 (南通宏大实验仪器有限公司）朱进忠（河南工程学院）张金忠（温州市大荣纺织仪器有限公司）王 宁（纺织工业科学技术发展中心） JJF（纺织）076—2018
录
目
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (5) (5) (6) (7) (18) (19)
引言 1 范围· 2 引用文件· 3 概述·
通用要求
4 4.1外观 4. 2 电气安全性 4.3基本要求…· 5计量特性· 5. 1 钉锤圆球直径 5.2 钉锤（含11根碳化钨针钉）质量 5. 3 针钉尖端半径 5. 4 针钉外露长度· 5. 5 导杆工作宽度. 5.6 钉锤定位卡尺长度 5. 7 转筒旋转计数器正确性.
.
5.8 转筒转速· 67 校准条件· 6. 1 校准环境· 6.2 主要标准器及配套设备 7 校准项目和校准方法 7. 1 校准项目 7. 2 校准方法 8校准结果表达 8.1 数据修约· 8.2校准证书. 9复校时间间隔附录A织物钉锤式勾丝性能测试仪校准不确定度评定（示例）附录B 织物钉锤式勾丝性能测试仪校准记录参考格式附录C 织物钉锤式勾丝性能测试仪校准证书（内页）参考格式
I JJF(纺织)076—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》为基础性系列规范进行制定。
本规范的技术指标参数参考GB/T11047一2008《纺织品 织物勾丝性能评定 钉锤法》和ASTMD3939/D3939M一2013《织物抗勾丝性能测试方法（钉锤法）》的相关内容。
本规范为首次发布。
Ⅱ JJF（纺织）076—2018
织物钉锤式勾丝性能测试仪校准规范
1范围
本规范规定了织物钉锤式勾丝性能测试仪的计量特性和校准方法，适用于织物钉锤式勾丝性能测试仪（以下简称钉锤式勾丝仪）的校准。
2 引用文件
本规范引用了下列文件： GB/T8170数值修约规则与极限数值的表示和判定 GB/T11047一2008纺织品织物勾丝性能评定钉锤法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
钉锤式勾丝仪用于测定针织物和机织物及其他易勾丝织物的抗勾丝性能。钉锤式勾丝仪主要由带有链条的钉锤、导杆和套有毛毡的转筒组成（见图1）。测试原理：筒状试样套于转筒上，用链条悬挂的钉锤置于试样表面上。当转筒以恒速转动时，钉锤在试样表面随机翻转、跳动，并勾挂试样，试样表面产生勾丝。经过规定的转数后，对比标准样照对试样的勾丝程度进行评级［GB/T11047一20084原理和图1]。
单位为mm
链条
钉锤针钉
导杆
-
001
试样毛毡
082
转筒
25
图1钉锤式勾丝仪主要结构 JJF（纺织)076—2018
4通用要求 4.1外观 4.1.1钉锤式勾丝仪应在适当部位装有铭牌，铭牌上须标明型号、规格、制造厂、出厂编号和出厂年月。 4.1.2勾丝仪各电气部件应安全可靠，作用正常，机械传动部分无异常噪音，均处于良好的工作状态。 4.1.3导杆、链条有效长度调节器，调节器支架、链条等要安装牢固可靠。调节器要调节灵活可靠。 4.1.4转筒上配置的毛毡垫表面应平滑、完好无损，毛毡表面不应有粗糙、凹凸不平、 出现破洞或严重磨损现象。 4.1.5毛毡垫应能紧紧地套在转筒的正中间上，不应有松动现象。 4.1.6钉锤上等距植有11根碳化钨针钉，碳化钨针钉应固定在钉锤球上，分布均勾，并与钉锤球表面垂直，不得有崩缺，扭曲变形现象，针钉尖端应完好，不应有毛刺、倒勾、或其他损伤现象。 4.1.7每个试验工位配有2个“O”型橡胶环，用于试样固定在转筒上，应使试样不能有绷紧，也不能松动现象产生。 4.1.8配有钉锤定位卡尺，用于检查钉锤与导杆间的距离为45mm。 4.2电气安全性
钉锤式勾丝仪的电气设备应安全可靠，电源线及接插件无断裂破损现象。电源接线端子与箱体金属外壳之间绝缘电阻5M2，保护接地端子与箱体金属外壳之间接地电阻≤12。 4.3基本要求 4.3.1试样滚筒应为顺时针转动，且转动平稳，无阻滞、跳动及松脱现象。 4.3.2转筒转动时，链条上端悬挂处应能自由活动、灵活；链条应能在导杆工作宽度上自由滑动。 4.3.3转筒转动时，钉锤应能自由地在整个试样表面上自由随机翻转、跳动。 4.3.4计数器应具有控制功能，即当计数器到达设定转数时，转筒应能自动停止转动。
5计量特性 5.1 钉锤圆球直径：（32.0士0.5）mm。 5.2 钉锤（含11根碳化钨针钉）质量：（160土10）g。 5.3 针钉尖端半径：（0.10~0.13）mm。 5.4 针钉外露长度：（10.0士0.2）mm。 5.5 导杆工作宽度：（125士2）mm。 5.6 钉锤定位卡尺长度：（45.0士0.2）mm。 5.7 转筒旋转计数器正确性：计数准确。 5.8车 转筒转速：（60士2）r/min。 2 JJF（纺织）076—2018
6# 校准条件 6.1 校准环境 6.1.1校准环境条件：常温。 6.1.2钉锤式勾丝仪应水平地安放在稳固的基础上，校准环境应清洁，周围无腐蚀性介质，无影响使用的震源 6.2 主要标准器及配套设备
主要标准器及配套设备见表1。
表13 主要标准器及配套设备
不确定度或准确度等级
序号 标准器名称
测量范围
数量
或最大允许误差
放大倍数：20倍；分度值：0.01mm
读数显微镜
MPE：±0.01mm
1
-
测量范围：（0~200）mm；
游标卡尺
MPE:±0.03mm
2
1
分度值：0.02mm 测量范围：（0~300）mm；
3
钢直尺
MPE：±0.10mm
1
分度值：1mm 最大称量Max：≥200g；
天平
?级
4
I
分度值d：≤0.1g 测量范围：0.1s~1h；
秒表
5
MPE:±0.10s
1
分度值：0.01s (0~500）MΩ； (0~500）V (0~200）α
兆欧表
±10% ±1%
6
1
7
万用表
1
7 校准项目和校准方法 7. 1 校准项目
校准项目见表2。
表2钉锤式勾丝仪校准项目
序号 1 2 电气安全性
校准项目
校准方法条款
计量特性条款
外观
4. 1 4. 2 4. 3 5. 1 5. 2
7. 2. 1 7. 2. 2 7.2.3 7. 2. 4 7. 2. 5
基本要求钉锤圆球直径钉锤质量(含针钉）
3 4 5
3
