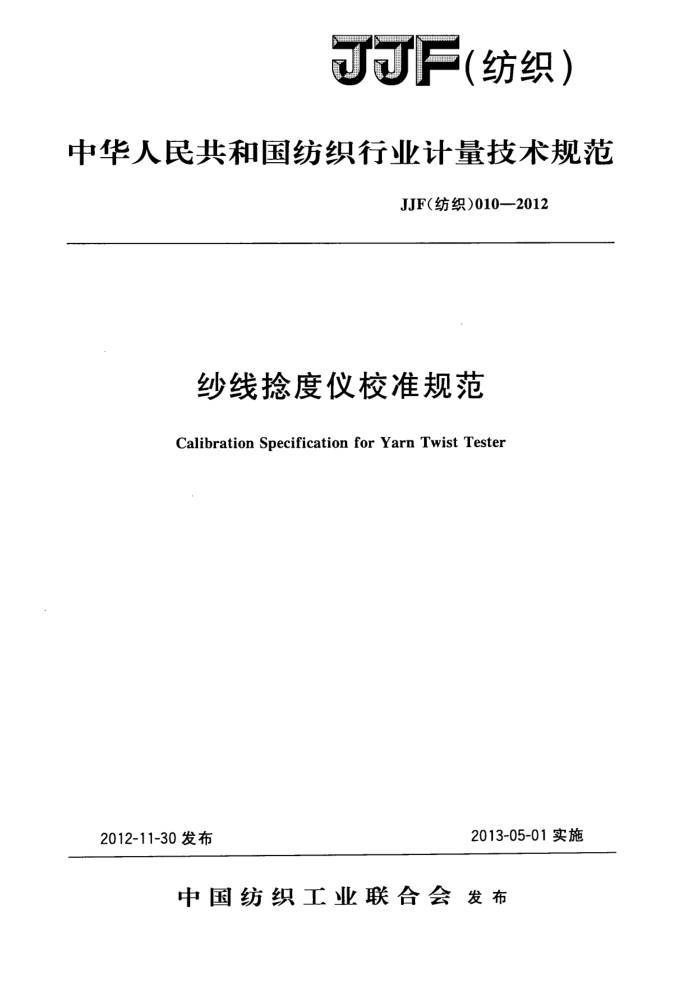

JJF 纺织)
中华人民共和国纺织行业计量技术规范
JJF（纺织)010—2012
纱线捻度仪校准规范
Calibration Specification for Yarn Twist Tester
2013-05-01实施
2012-11-30发布
中国纺织工业联合会发布 JJF（纺织)010-2012
纱线捻度仪校准规范 Calibration Specification for
JJF（纺织)010—2012 代替JJF（纺织）010-2006
Yarn Twist Tester
归口单位：纺织计量技术委员会主要起草单位：广州市纤维产品检测院参加起草单位：莱州市电子仪器有限公司
温州方圆仪器有限公司南通宏大实验仪器有限公司宁波纺织仪器厂
本规范委托纺织计量技术委员会负责解释 JJF（纺织）010—2012
本规范主要起草人：
黎仲明（广州市纤维产品检测院）冯泽强（广州市纤维产品检测院）钟钜全（广州市纤维产品检测院）
参加起草人：
邱学明（莱州市电子仪器有限公司）朱克传（温州方圆仪器有限公司）钱士新 (南通宏大实验仪器有限公司) 胡君伟（宁波纺织仪器厂） JJF(纺织)010—2012
目 髪录
(I) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (7) (7) (8) (12) (17)
引言
范围· 2 引用文件· 3术语· 47 概述 5计量特性·· 5.1基本要求.. 5.2安全保护性能 5.3：基本功能· 5.4计量性能要求 6校准条件 6.1校准环境 6.2主要标准器及配套设备 7校准项目和校准方法 7.1校准项目 7.2校准方法… 8校准结果 9复校时间间隔附录A纱线抢度仪长度标尺示值误差测量结果的不确定度评定（示例）附录B纱线抢度仪张力示值相对误差测量结果的不确定度评定（示例) 附录C 纱线捻度仪校准记录表
1
I JJF（纺织）010—2012
引言
1985年由纺织工业部制定了部门计量检定规程JJF（纺织）09—1985《Y331纱线抢度仪》，并于1985年10月1日起实行；2006年转换为JJF（纺织）010一2006《Y331 纱线抢度仪校准规范》，由于当时没有进行修订，仍采用原检定规程。
本规范修订依据GB/T2543.1一2001《纺织品纱线捻度的测定第1部分：直接计数法》和GB/T2543.2-2001《纺织品纱线抢度的测定第2部分：退捻加抢法》 中对设备要求重新起草。与JF（纺织）010一2006《Y331纱线抢度仪校准规范》相比，本规范主要技术变化如下：
校准规范的适用范围删除了“Y331型”，将“检定”修改为“校准”；增加了引用文件和“直接计数法”、“退抢加抢法”和“伸长摆动装置随遇平
衡”等术语及定义；
增加了概述，对纱线捻度仪的适用范围、结构、功能和工作原理进行说明；关于计量性能和校准方法的修改内容：增加了对纱线抢度仪基本功能和工作状况的检查；增加了对抢度计数器最小读数和准确性要求；增加了右夹持器旋转速度要求和校准方法；取消“6张力码应符合四等码允差的要求”；修改了张力示值校准方法，增加了用数显推拉力计校准张力示值的方法；按JJF1071--2010《国家计量校准规范编写规则》和JJF1059一1999《测量不
确定度评定与表示》的要求增加了长度标尺测量绝对误差和张力标尺或张力码测量相对误差测量结果的不确定度的评定（示例）；
一对原检定记录表进行了修改，改为校准记录表。
ⅡI JJF纺织)010—2012
纱线捻度仪校准规范
1范围
本规范适用于首次使用、修理后和使用中的纱线抢度仪及类似的纱线抢度仪（以下简称抢度仪）的校准。
2引用文件
本规范引用了下列文件： GB/T2543.1一2001纺织品纱线抢度的测定第1部分：直接计数法 GB/T2543.2一2001纺织品纱线抢度的测定第2部分：退抢加抢法 FZ/T01092一2008机织物结构分析方法织物中拆下纱线抢度的测定 FZ/T10001一2006气流纱抢度测定退抢加抢法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1直接计数法directcountingmethod
在规定的张力下，夹住一定长度纱线的两端，旋转纱线一端，退去纱线的抢度，直到把该线段纱线内的退回退尽为止，被测纱线构成单元平行，计数器显示数为该长度的捻度。 3.2退捻加抢法untwist/retwistmethod
是测定抢度的间接法，对纱线先进行退捻，再反向加捻，直到纱线达到其初始长度。假设再加抢的抢回数等于纱线的原有抢回数，则计数器上记录的抢回数的一半即为纱线线段的抢回数。 3.3伸长摆动装置随遇平衡
张力秤盘上没有添加任何张力码时，伸长指针能在伸长零位线上不动，达到平衡；当伸长指针在水平轴上摆动到任何角度位置，摆动装置都能随遇稳定保持平衡状态。 4概述
捻度仪适用于短纤维单纱及有抢复丝、股线、缆线的捻向、抢度和退抢后长度变化的测定。
捻度仪由控制面板、解捻夹钳（即右夹持器）、平衡摆动夹钳与驱动系统组成，其中平衡摆动夹钳由张力挂码、滑块、摆动滑轮、摆动夹持器（即左夹持器）、伸长标尺和平衡锤等组成。
1 JJF（纺织)010—2012
工作原理：纱线夹于左夹持器与右夹持器之间，并使左夹持器的指针片指向伸长标尺的零位，张力挂码通过滑轮对夹于左夹持器上的纱线施加规定的预加张力。当右夹持器作退抢（加抢）回转时，指针指在伸长标尺上的刻度即为试样伸长（缩短）的实际变化尺寸；仪器通过光电传感器记录右夹持器的回转数即为对试样的退抢（或加抢）捻回数。
5计量特性
5.1基本要求 5.1.1捻度仪应在适当部位装有水准泡和铭牌，铭牌上须标明型号、规格、制造厂、 出厂编号和出厂年月。 5.1.2抢度仪应放在稳固、平整的工作台上，使用时周围环境应清洁，气流稳定、无腐蚀性介质，无震源；抢度仪应装有水平指示器用于调整水平。 5.2安全保护性能
抢度仪的电气设备应安全可靠，电源线及接插件无断裂破损现象。接地线与箱体接触可靠。 5.3基本功能 5.3.1抢度仪右夹持器运转平稳，无异常噪声；不应有明显轴向窜动与经向抖动。 5.3.2平衡摆动夹钳移动灵活，移动过程中不应产生明显摩擦；两夹钳夹口应平整，不得有缝隙，应能夹紧纱线，不打滑，不损伤纱线。 5.3.3平衡摆动夹钳上的伸长指针尖端宽度应小于标牌分度线宽度，指针应无弯曲，断裂现象。 5.3.4抢度仪抢度计数器显示器显示的数字应完整，不应有缺画。 5.3.5抢度仪应具有直接计数、退抢加捻、S向和Z向的设定及其他统计等功能模式。 5.4计量性能要求 5.4.1捻度计数器最小读数为0.1捻回或1抢回，计数应准确，不允许多计数或漏计数，对于计数器最小读数为0.1抢回，允许：士0.1抢回。 5.4.2右夹持器旋转速度误差：士10%。 5.4.3左、右夹持器的夹持口间隙：<0.03mm。 5.4.4右夹持器夹持口的偏心度：≤0.5mm。 5.4.5长度标尺零位误差：土0.5mm。 5.4.6长度标尺示值误差：士0.5mm。 5.4.7伸长器伸长指针零位偏差：≤分度线宽度。 5.4.8伸长器平衡摆动装置随遇平衡：偏移量≤3个分度。 5.4.91 伸长器张力装置灵敏度：伸长指针摆动：>5个分度（当张力示值为0.5cN时）。 5.4.105 张力示值相对误差：新制造：2%，使用中：士5%。 2 JJF（纺织）010—2012
6校准条件
6.1校准环境 6.1.1校准环境条件
温度：常温；相对湿度：≤85%。
6.2主要标准器及配套设备
主要标准器及配套设备见表1。
表1主要标准器及配套设备
数量 备注 1
序号 1 2 3
规格 0.03mm ≥500mm 0.01 s~1 h
准确度等级
标准器名称
1级
塞尺游标卡尺电子秒表
MPE：±0.05mm 1
1
MPE：±0.10s
数显推拉力计或抢度仪 0~500cN/0.1cN
±0.5%
1
或力值磁码0～200cN
专用测力检具
1 校准项目和校准方法 7. 1 校准项目
校准项目见表2。
表2校准项目
序号 1 基本要求 2 安全保护装置 3 基本功能 4 抢度计数器准确性 5 右夹持器旋转速度误差 6 纱线夹持器 7 长度标尺 8 伸长器伸长零位 9 伸长器伸长指针随遇平衡 10 伸长器张力灵敏度 11 张力示值
首次校准
修理后校准 使用中校准
校准项目
+ + + + + + + + + + +
一 + + + + + 一 + + + +
一
一
+ + + - - + + + +
注：1 “十”为需要校准项目；“二”为不必校准项目。
2具体校准项目可根据用户要求选择进行。
3
