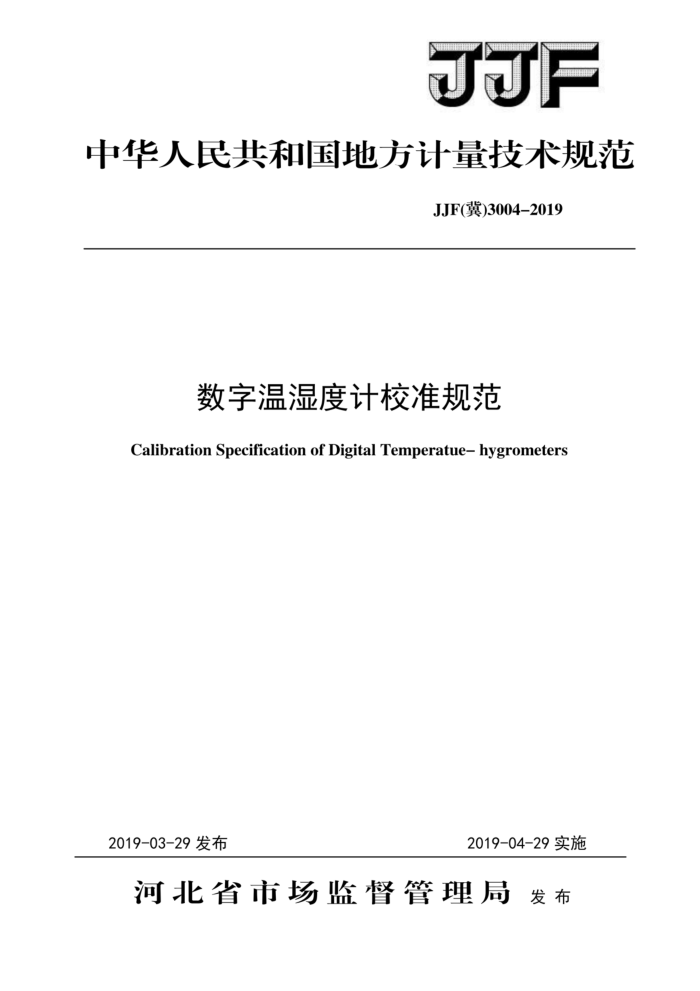

JJF
中华人民共和国地方计量技术规范
JJF(冀)3004-2019
数字温湿度计校准规范
Calibration Specification of Digital Temperatue- hygrometers
2019-04-29实施
2019-03-29发布
河北省市场蓝督管理局 发布 JJF（冀）3004-2019
数字温湿度计校准规范 Calibration Specification of Digital
JJF(冀) 3004-2019
Temperatue- hygrometers
归口单位：河北省市场监督管理局起草单位：河北省计量监督检测研究院
北京市计量检测科学研究院
天津市计量监督检测科学研究院
本规范委托河北省计量监督检测研究院负责解释
2 JJF（冀）3004-2019
本规范主要起草人：
耿荣勤（河北省计量监督检测研究院）
崔莉霞（北京市计量检测科学研究院）
魏桂华（天津市计量监督检测科学研究院）索铺桢（河北省计量监督检测研究院）
参加起草人：
王艳丽（河北省计量监督检测研究院）
仇乐新（河北省计量监督检测研究院）
胡腾飞（河北省计量监督检测研究院） JJF（冀）3004-2019
目 录
引言
(I) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (4) (5) (6) (8) (14 )
范围 2 引用文件 3 概述 4 计量特性 5 校准条件 6 外观检查、校准项目及校准方法 6.1 外观检查.· 6.2 校准设备安装 6.3 温湿度计的示值修正值.： 7 校准结果的表达·· 8 复校时间间隔附录A数字温湿度计校准原始记录格式附录B校准证书内页格式：附录C 以分流式湿度发生器为温湿度场的不确定度评定评定示例附录D 以温湿度标准箱为温湿度场的不确定度评定示例· JJF（冀）3004-2019
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》 、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》的要求进行编写。
本规范在北京市、天津市为首次发布，河北省为修订发布
I JJF（冀）3004-2019
数字温湿度计校准规范
1范围
本规范适用于电参数型数字式温湿度计、温湿度巡检仪、温湿度记录仪、温湿度
存储器、温湿度传感器、温湿度变送器（以下简称温湿度计）的校准。
2引用文件
本规范引用了下列文件： JJF1001-2011通用计量术语及定义 JJF1059.1测量不确定度评定与表示 JJF（冀）116-2013数字温湿度计凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规范。
3概述
温湿度计是指由测温元件、湿敏元件组成的、能直接显示温度和相对湿度量值的温湿度计，或者是将温湿度量值存储在仪器内部的温湿度记录仪或存储器。温湿度计广泛应用于实验室、仓库、厂房等室内环境温湿度测量。
4计量特性
4.1外观检查 4.2温湿度计的温度修正值 4.3温湿度计的湿度修正值 5校准条件 5.1环境条件 5.1.1 环境温度：（15～30）℃；环境湿度：<85%RH。 5.1.2 校准时仪器设备周围应无强烈振动，强电磁场或其它干扰 5.2 标准器及配套设备
1 JJF（冀）3004-2019
5.2.1标准器及配套设备可从表1中参考选择。
表1标准器及配套设备
序 测量标准或设号
用途
技术要求
备精密露点仪
温度测量范围：（-50～+50）℃，最大允许误差：±0.10℃ 露点测量范围：（-20～+50）℃，最大允许误差：±0.15℃ 温度范围：（+5～+50）℃，最大允许误差：±0.2℃ 湿度范围：（5～95）%RH，最大允许误差：土2.0%RH 温度范围：（-40～+50）℃，湿度范围：（20～95）%RH
温湿度标准器
1
提供温湿度场
2 标准湿度发生器
提供温湿度场
温湿度标准箱 工作区域温度均匀度：0.3℃，温度波动度：土0.2℃
3
工作区域湿度均匀度：1.0%RH，湿度波动度：土0.8%RH
6外观检查、校准项目及校准方法
校准项目可以根据被校仪器的预期用途选择使用。
6.1外观检查 6.1.1温湿度计的外形结构应完好，型号和编号完整。表面不应有明显的凹痕、裂缝和变形等现象，传感器应封装良好。 6.1.2温湿度计通电后数字显示应清晰、无叠字、亮度均匀，不应有不亮和缺笔画或无测量单位等现象，状态显示应清晰正确。 6.1.3具有记录打印功能的温湿度计，在记录（打印）时不能有错记（打）、漏记（打）等现象。 6.2校准设备安装
将被校准的温湿度计放入湿度发生器的测试室内或温湿度标准箱的有效工作区内。 精密露点仪若采用投入式探头，则在中心位置放入精密露点仪的温度计和露点传感器。
精密露点仪若采用内置探头，则需采用引气法，将引气管口置于湿度发生器或温湿度标准箱的有效区中心位置，与精密露点仪温度计位置相近，要求引气管采用内径不小于4mm的聚四氟乙烯或不锈钢管，引气流量不超过1L/min，环境温度应比湿度发生器或温湿度标准箱内露点温度高5℃左右。 6.3温湿度计的示值修正值 6.3.1温度校准点为：15℃、20℃、30℃。校准时，当温度平衡30分钟后开始读数，先读标准器，后读被检仪器，间隔5分钟后重复读数一次。然后做下一个校准点，至所
2
