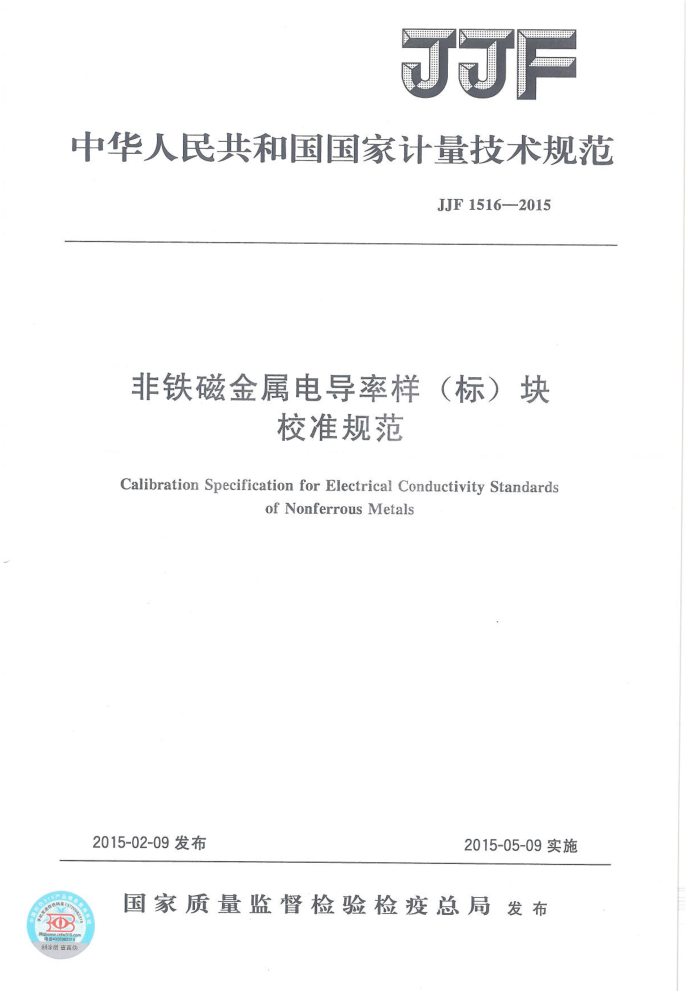

JJF
中华人民共和国国家计量技术规范
JJF1516—2015
非铁磁金属电导率样 羊（标）块
校准规范
Calibration Specification for Electrical Conductivity Standards
ofNonferrousMetals
2015-02-09发布
2015-05-09实施
国家质量监督检验检疫总局发布
O 活涂展直真快 JJF1516—2015
非铁磁金属电导率样（标）块校准规范
JJF1516—2015
Calibration Specification for Electrical Conductivity Standards of Nonferrous Metals
归口单位：全国电磁计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：北京长城计量测试技术研究所
北京东方计量测试研究所
本规范委托全国电磁计量技术委员会负责解释 JJF1516—2015
本规范主要起草人：
郑联英（中国计量科学研究院）刘（中国计量科学研究院）赵洪刚（中国计量科学研究院）
参加起草人：
欧阳普忠（北京长城计量测试技术研究所）潘攀（北京东方计量测试研究所） JJF1516—2015
目 录
引言 1 范围： 2 引用文件. 3术语和计量单位 3.1 国际退火铜标准（IACS） 4 概述·.·. 5计量特性 6 校准条件。 6.1 环境条件· 6.2测量标准及其他设备 7 校准项目和校准方法 7. 1 校准前检查 7.2 校准原理 7.3校准方法 8 校准结果表达 9 复校时间间隔· 附录A测量不确定度评定示例附录B非铁磁金属电导率基准样块直流定值系统附录C 校准原始记录格式附录D 校准证书内页格式
(I) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (3) (4) (6) (7) (8) (12) (14) (16)
.
T JJF1516—2015
引言
本规范依据JJF1071—2010《国家计量校准规范编写规则》、JJF1059.1-2012 《测量不确定度评定与表示》编制。
本规范参照以下国际标准相关规定： ASTMB193导电材料电阻率测量方法（StandardTestMethodforResistivityof
ElectricalConductorMaterials)
ASTME1004-09涡流法测定材料电导率LStandardTestMethodforDetermining Electrical ConductivityUsing theElectromagnetic(Eddy-Current)Method
EN2004-7航空航天系列测试方法之铝及铝合金产品 第7部分：铝及铝合金电导率测量设备校准用标准样块（Aerospaceseriestestmethod foraluminumandalumi- num alloy products Part 7:Reference blocks for the calibration of measuring equipment used in the determination of electrical conductivity of wrought alumirum and aluminum alloys)
本规范为首次发布。
Ⅱ JJF1516—2015
47 概述
电导率样块，广泛应用于航空航天、冶金、机械及电子等工业部门，选用非铁磁金属材料，例如铜、铝、钛以及它们与其他非铁磁材料的合金，主要用于校准低级样块及校准涡流电导率设备。样块一般为圆形与方形，如图1，几何尺寸应不小于30mmX 30mm或g30mm，厚度不小于5mm。
030
图1非铁磁金属电导率样块形状
电导率样块通常分为基准样块、二级样块及工作样块基准样块是由国家标准实验室或经过认证的实验室保存溯源至电学基本量，用于
相应的二级样块校准。
二级样块是由国家实验室或经过认证的实验室根据基准样块校准过的，用于工作样块的校准。
工作样块是经校准过的涡流电导率设备校准的，用于日常电导率仪的测量。 5计量特性
非铁磁金属电导率样（标）块电导率计量特性
表1非铁磁金属电导率样（标）块电导率计量特性
样块等级基准样块
标称范围
标称值不确定度
（0.5%IACS~101%IACS）
0.05% 0.50%IACS 0.35%IACS
大于100%IACS 35%IACS~100%ACS 1%IACS~35%IACS
二级样块
1. 0% 2.0%
小于1%IACS 大于100%IACS
1.00%IACS 0.70%IACS
35%IACS~100%IACS 1%IACS~35%IACS
工作样块
2. 0% 4. 0%
小于1%IACS
2
