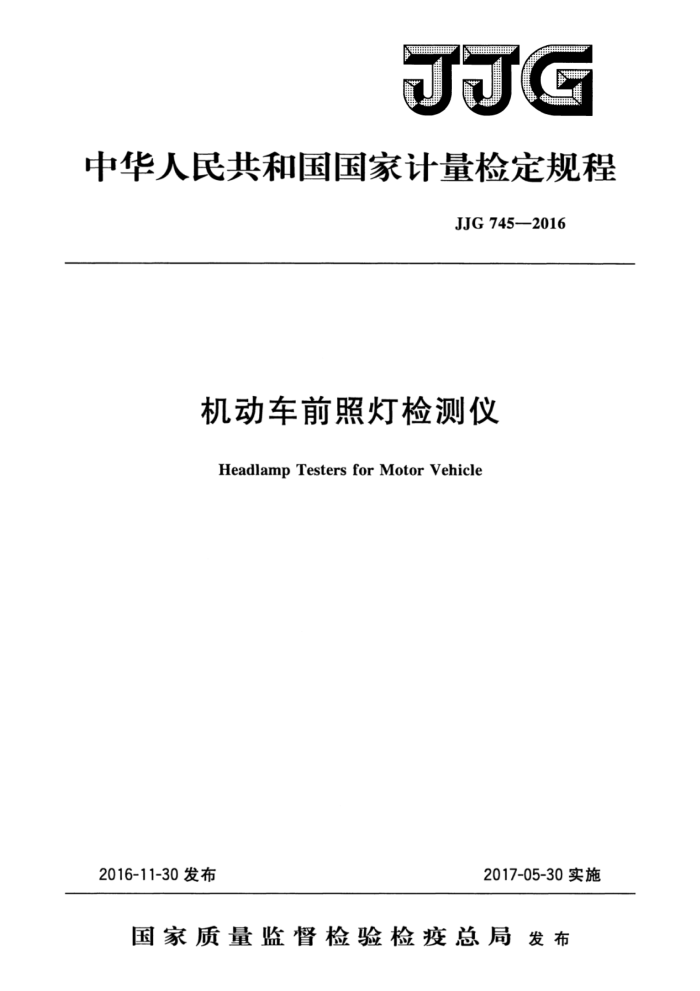

中华人民共和国国家计量检定规程
JJG745—2016
机动车前照灯检测仪
HeadlampTestersforMotorVehicle
2017-05-30实施
2016-11-30发布
国家质量监督检验检疫总局发布 JJG745—2016
机动车前照灯检测仪
检定规程
JJG745—2016 代替JJG745—2002
Verification Regulation of Headlamp
Testers forMotorVehicle
归口单位：全国光学计量技术委员会主要起草单位：中国测试技术研究院
海南省计量测试所
参加起草单位：成都驰达电子有限责任公司
佛山市南华仪器股份有限公司佛山分析仪有限公司广州市福立分析仪器有限公司
本规程委托全国光学计量技术委员会负责解释 JJG745—2016
本规程主要起草人：
杨春生（中国测试技术研究院）罗发贵(中国测试技术研究院) 符传伟（海南省计量测试所）
参加起草人：
温厚勇（成都驰达电子有限责任公司）杨耀光（佛山市南华仪器股份有限公司）何桂华（佛山分析仪有限公司）章彦辉（广州市福立分析仪器有限公司） JJG745—2016
目 录
引言 1 范围· 2 引用文件 3术语和计量单位. 3.1 远光光束中心 3.2 前照灯基准中心高度 3.3 检测距离 3. 4 光轴角 3.5 光轴偏移值（角） 3.6 光轴偏移值（角）示值间差… 4 概述· 5 计量性能要求 5.1 发光强度 5.2 光轴偏移值（角） 5. 3 跟踪时间.· 5.4 光接收器的疲劳特性· 5.5 基准中心高度· 5. 6 导轨水平面度 6通用技术要求 6.1 外观要求 6.2 打印及显示 6.3 近光要求 7 计量器具控制· 7. 1 检定条件.. 7. 2 检定项目 7. 3 检定方法· 7. 4 检定结果处理 7.5 检定周期附录A 检定记录推荐格式附录B 检定证书检定结果通知书（内页）推荐格式附录C示值误差检定结果不确定度评定
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (7) (7) (8) (9) (12)
**
..
.
..
.
..
I JJG745—2016
引言
本规程是在JJG745一2002的基础上，参照JJF1002一2010《国家计量检定规程编写规则》重新修订的，与JJG745一2002《机动车前照灯检测仪》相比，除按照 JF1002一2010《国家计量检定规程编写规则》所作的章节构成和格式上的修改外，主要技术变化如下：
增加了术语的英文释义（见3）；
-
一修订了概述中对自动式前照灯仪的描述（见4）；一在计量性能要求中，合并了首次检定和后续检定、使用中检查对光强和光轴偏
移值（角）的示值误差要求；取消了对近光明暗截止线转角偏移值（角）的示值误差要求；取消了前照灯仪高度比测量范围和高度比示值误差的要求；将发光强度示值误差在零角度和测量范围内其他角度的不同要求做了合并（见5）；
一在通用技术要求中，对具备近光检测功能的前照灯仪，增加了近光功能特性的
要求（见6.3）；
一在检定条件中，修订和完善了对主要计量标准设备的计量指标要求（见
7.1. 1);
在检定项目中，根据计量性能要求和通用技术要求的调整，对检定项目做了相
应修订（见7.2）；
一在检定方法中，根据被检灯光仪的发光强度测量范围，将检定点由原来的
“8kcd、10kcd、15kcd、20kcd、30kcd”，修订为：“8kcd，15kcd，20kcd，25kcd， 30kcd，40kcd”（对光强测量上限为60kcd的灯光仪）和“8kcd，15kcd，20kcd， 30kcd，40kcd，60kcd（光强测量上限为120kcd的灯光仪）；将光轴角偏移值（角）检定点做了角度与偏移值的量值对等修订；取消了近光明暗截止线转角偏移值（角）的检定方法；取消了对自动式前照灯仪高度比的检定方法（见7.3）；
修改了检定记录推荐格式（见附录A）；增加了检定证书（内页）格式、检定
-
结果通知书（内页）格式（见附录B）；增加了检定结果的不确定度评定（见附录C）。
本规程的历次版本发布情况： —JJG745—2002。
I JJG745—2016
机动车前照灯检测仪检定规程
1范围
本规程适用于机动车前照灯检测仪（以下简称前照灯仪）的首次检定、后续检定和使用中检查。
2引用文件
本规程引用了下列文件： GB7258机动车运行安全技术条件 GB/T13306标牌 GB21861机动车安全技术检验项目和方法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1远光光束中心centeroffarlight
当前照灯远光光束照射在距前照灯正前方10m处的屏幕上（屏幕原点与前照灯基
准中心已经对准）时，如果在该屏幕坐标系的横轴上距离原点为左52.4cm和右 52.4cm两处的照度相等，且该坐标系的纵轴上距离原点为上17.5cm和下17.5cm两处的照度也相等，则屏幕坐标原点的位置为远光光束中心。 3.2前照灯基准中心高度referencecenterheightofheadlamp
前照灯基准中心与地面的距离，单位为米（m）。
3.3检测距离detectiondistance
前照灯基准中心到前照灯仪受光箱镜面的距离，单位为米（m）。
3.4光轴角opticaxialangle
前照灯光轴与水平面以及过前照灯纵向几何中轴铅垂面之间的夹角，单位为度（°）、分（'）。 3.5光轴偏移值（角）offsetofopticalaxis
前照灯照射在距离为10m的屏幕上的远光光束中心、近光光束明暗截止线转角与屏幕原点的偏移距离（夹角），单位为cm/dam（）。 3.6光轴偏移值（角）示值间差absolutedifferencebetweenthemaximumandmini- mum indication errors of the offset of optical axis
在校准器光强与光轴偏移值（角）不变的情况下，自动式前照灯仪分别从上、下、
左、右跟踪测量，测得的光轴偏移值（角）最大示值误差与最小示值误差之差的绝对值。
1 JJG745—2016
4概述
前照灯仪用于机动车前照灯远光光束的发光强度、光轴偏移值（角）和近光光束明暗截止线转角位置的检测。前照灯仪按功能分为远、近光都能测和只能检测远光两种；按操作方法又分为手动式和自动式两种。前照灯仪主要由光学测量装置与行走机构两部分组成，手动式前照灯仪光学测量装置与行走机构的运动过程是手动的，自动式前照灯仪光学测量装置和行走机构的运动过程是自动的。无论哪种方式的前照灯仪，其测量原理基本一致，都是通过前照灯仪受光箱上的光电接收器件将接收到的光信号转换为电信号，经处理后，计算出发光强度和光轴偏移值（角）。
5计量性能要求
5.1发光强度
发光强度的示值最大允许误差为士15%。 5.2光轴偏移值（角） 5.2.1发光强度为定值（如20kcd）时，光轴偏移值（角）的示值最大允许误差为 ±4.4cm/dam（±15）。 5.2.2自动式前照灯仪的光轴偏移值（角）示值间差最大不超过士4.4cm/dam （±15")。 5.2.3发光强度改变时，光轴偏移值（角）的示值最大允许误差为士3.5cm/dam (±12')。 5.3跟踪时间
自动式前照灯仪在能接收前照灯光束照射的范围内，自动跟踪并完成测定时间不大于20S。 5.4光接收器的疲劳特性
前照灯仪光接收器的疲劳特性：其发光强度示值的相对变化不超过3%。
5.5基准中心高度
前照灯仪的基准中心离地高度示值最大允许误差为士0.01m。 5.6导轨水平面度
自动式前照灯仪导轨水平面度应在3mm/m（10）范围内。
6通用技术要求 6.1外观要求 6.1.1前照灯仪应有铭牌，符合GB/T13306的要求，并标有仪器名称、规格型号、 制造厂名、生产日期、出厂编号等。 6.1.2前照灯仪各运动部件应运转灵活、平稳、锁定可靠。光学器件应清洁、无斑点、 气泡和划痕等影响测量精确度的缺陷。 6.1.3前照灯仪应有发光强度、光轴偏移值（角）的显示仪表。显示仪表为指针式的，表盘应清晰，指针不应弯曲，指针转动时不应出现跳动、卡滞等现象；显示仪表为数显 2
