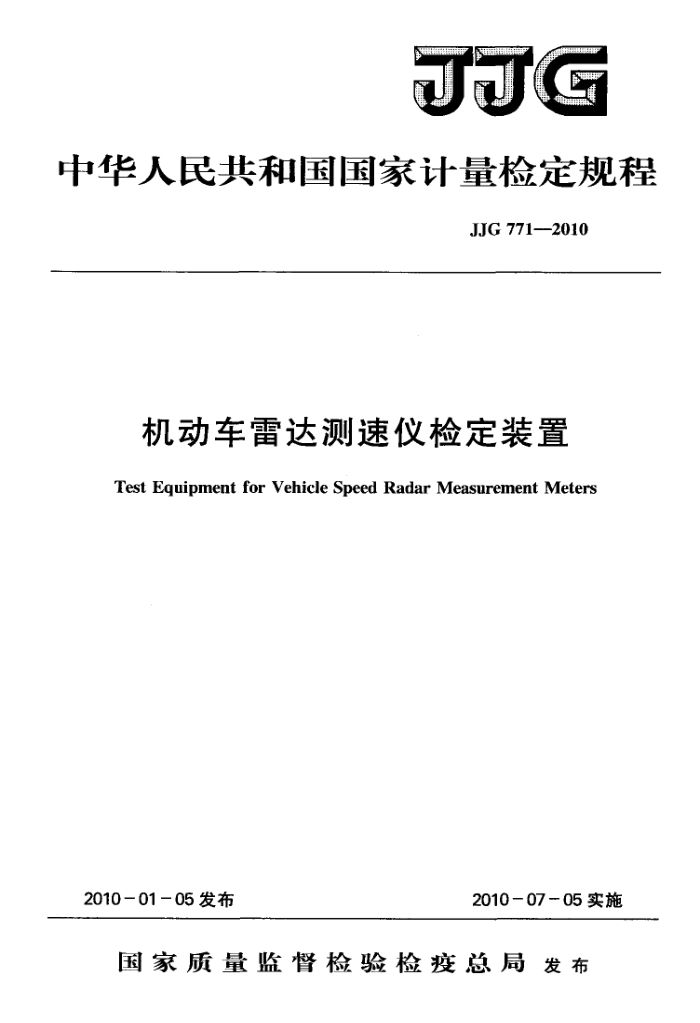

JJG
中华人民共和国国家计量检定规程
JJG 7712010
机动车蕾达测速仪检定装置
Test Equipment for Vehicle Speed Radar Measurement Meters
2010-01-05发布
2010-07-05实施
国家质量监督检验检疫总局发布 JJG 771—2010
机动车雷达测速仪检定装置
检定规程
JJG 771—-2010 代替 JJG 771—1992
Verification Regulation of Test Equipment for Vehicle Speed Radar Measurement Meters
本规程经国家质量监督检验检疫总局于2010年1月5日批准，并自 2010年7月5日起施行。
归口单位：全国振动冲击转速计量技术委员会
主要起草单位：北京市计量检测科学研究院
参加起草单位：中国测试技术研究院
上海市计量测试技术研究院江苏省计量科学研究院安徽蓝盾光电子股份有限公司中国兵器工业集团第206所
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG771—2010
本规程主要起草人：
朱俊杰（北京市计量检测科学研究院）
高杨（北京市计量检测科学研究院）参加起草人：
杨春生（中国测试技术研究院）
黄玉（上海市计量测试技术研究院）
林仲扬（江苏省计量科学研究院）钱江（安徽蓝盾光电子股份有限公司）王启民（中国兵器工业集团第206所） JJG771--2010
目
录
范围 2 引用文献 3 概述 4计量性能要求 4.1 微波频率计数器 4.2目标速度模拟装置 5通用技术要求 5. 1 外观 5.2其他 6计量器具控制 6.1检定条件 6.2检定项目 6.3检定方法 6.4 检定结果的处理 6.5检定周期附录A目标速度模拟装置检定记录（推荐）格式附录 B 检定证书内页格式附录C 检定结果通知书内页格式· 附录D多普勒频率理论值/速度值对照表
1
1
1) 2） 2) 2） 2 2 （3） 3 6） (6) (7) (10)
.
.:
(11) (12) JJG771--2010
机动车雷达测速仪检定装置检定规程
1范围
本规程适用于机动车雷达测速仪检定装置（以下简称检定装置）的首次检定、后续检定和使用中检验。 2引用文献
JJG841一1993微波频率计数器检定规程使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
检定装置由微波频率计数器和目标速度模拟装置两部分组成。微波频率计数器用于
对机动车雷达测速仪的微波发射频率误差进行检定；目标速度模拟装置产生模拟速度多普勒频率信号，使用其测试通道（配置有X、K和Ka波段三种调制器）对机动车雷达测速仪的测速误差进行检定。
4计量性能要求
4.1微波频率计数器 4.1.1频率测量范围：（8~~40）GHz 4.1.2频率准确度：1×10-6 4.1.31s频率稳定度：1×10-9 4.2目标速度模拟装置 4.2.1速度范围：至少应满足20～200km/h
根据速度范围的要求，其相应的多普勒频率范围见表1。
表1多普勒频率范围
雷达测速仪微波发射频率标称值
多普勒频率范围
fo/MHz
fu/Hz 390~3901 895~8951 1301~13009
X波段： K波段： Ka波段： 35100
10525 24150
4.2.2速度最大允许误差：士0.30km/h
根据速度最大允许误差指标的要求，则要求目标速度模拟装置的频率参数指标为：
4.2.2.1频率误差：土1Hz
1 JJG771-2010
4.2.2.2频率稳定度：（t）≤3×10-4
10525MHz ～103ms; 24150MHz~45ms; 35100MHz ~31ms。
4.2.2.31h频率波动：S≤1×10-3 5通用技术要求 5.1外观
机动车雷达测速仪检定装置应有铭牌，标明产品名称、规格型号及编号、制造厂的名称。 5.2其他 5.2.1机动车雷达测速仪检定装置应无明显的机械损伤，各功能开关、旋钮、按键应动作灵活可靠，各输出接口应连接牢固。 5.2.2目标速度模拟装置应能输出两路模拟速度多普勒频率信号，其信号幅度可调，输出显示可以是模拟速度多普勒频率值（Hz）或速度值（km/h）。 6计量器具控制 6.1检定条件 6.1.1环境条件 6.1.1.1温度：（20±5)℃； 6.1.1.2 湿度：<85%RH 6.1.1.3 供电电源：AC（220士22）V； 6.1.1.4 机动车雷达测速仪检定装置周围应无影响正常工作的机械振动和电磁场干扰。 6.1.2 检定用设备（见表2）
表2检定用设备
检定用设备
序号 1 2 3
检定项目频率测量范围 1.频率合成信号发生器；
名称
技术特性
2.功率计； 3.检定晶振用的频标源；
依据JJG841一1993《微波频率计数器检定规程》
频率准确度 1s频率稳定度 4.检定晶振用的测量装置
频率范围：1Hz～10MHz 周期测量：0.4us～10s 取样（闸门）时间：1ms～1000s 灵敏度：优于30mV 频率准确度：1×10-6 1s频率稳定度：1×10-8
速度范围
通用计数器
2 JJG771—2010
表2(续)
检定用设备
序号
检定项目
技术特性
名称通用计数器
通用计数器技术特性同上频率范围：（0.1～20）kHz 分频倍数：1～~16 灵敏度：优于30mV
速度误差
5
分频器
6.2 检定项目
见表3。
表3 检定项目
后续检定
使用中检验
检定项目通用技术要求检查
首次检定
+ + + + + +
+ + + + + +
+
频率测量范围频率准确度 1s频率稳定度速度范围速度误差
+
微波频率计数器
目标速度模拟装置
+
6.3检定方法 6.3.1通用技术要求的检查
按本规程第5.1条和第5.2条对机动车雷达测速仪检定装置通用技术要求进行检查，结果应符合要求。 6.3.2频率测量范围、频率准确度及1s频率稳定度的检定
按照JJG841-一1993《微波频率计数器检定规程》中规定的方法，对频率测量范
围、频率准确度及1s频率稳定度进行检定，其检定结果应符合本规程第4.1.1条、 4.1.2条和4.1.3条的要求。 6.3.3速度范围
目标速度模拟装置频率范围的检定 1）按图1连接。检定前，目标速度模拟装置和通用计数器应按规定时间进行预热
后，方可进行下列各项的检定。
自标速度模拟装置
通用计数器
图1频率范围检定框图
2）由目标速度模拟装置输出频率信号，速度检定点应在规定的范围内均匀分布地选取3点进行（如20km/h、100km/h和200km/h等）。
3 JJG771—2010
3）多普勒频率f与速度设定值U应满足下列公式：
fu2kifou
(1)
式中：f-—--多普勒频率，Hz;
C----电磁波的传播速度，0.299792458Gm/s; k..—单位换算因子，k，=10"3/3.6； f。·雷达测速仪微波发射频率的标称值，MHz; - 一速度设定值，km/h。 4）用通用计数器测量标速度模拟装置的输出频率，闸门时间设置为10s；其频率
范围应符合本规程第4.2.1条的要求。 6.3.4速度误差 6.3.4.1目标速度模拟装置频率误差的检定
1）频率误差检定框图见图1。由目标速度模拟装置输出频率信号，速度检定点应在规定的范围内均匀分布地选取3点进行（如20km/h、100km/h和200km/h等）。对每个速度点相应的频率值用通用计数器循环测量3次，取3次测量的平均值作为该速度点的频率实际值。闻门时间设置为10s。
2）按式（2）计算频率误差：
Afu-fa-fu
(2)
式：Af频率误差，Hz，保留一位有效数字
f一频率实际值，Hz; fa).-多普勒频率理论值，Hz，按式（1）计算取位至O.1Hz。
其频率误差应符合本规程第4.2.2.1条的要求。 6.3.4.2目标速度模拟装置频率稳定度的检定
1）频率稳定度检定框图见图1或图2。由目标速度模拟装置输出频率信号，速度检定点应在规定的范用内均勺分布地选取3点进行（如20km/h、100km/h和200km/h等）。
目标速度模拟装置
分频器
通用计数器
图2频率稳定度检定框图
方法一：见图2。用通用计数器测量目标速度模拟装置输出周期，按照本规程第4.2.2.2条的要求调节分频器的分频倍数，选取规定的取样时间。对频率信号连续取样，取样组数m为100。
方法一二：见图1。用通用计数器（其闸门时间任意可调）测量目标速度模拟装置输出频率，选取规定的取样时间。对频率信号连续取样，取样组数m为100。
2）按式（3）计算方法的频率稳定度：
(ti+l t,)2
力 aMfN
A
(3)
=
2m
4
