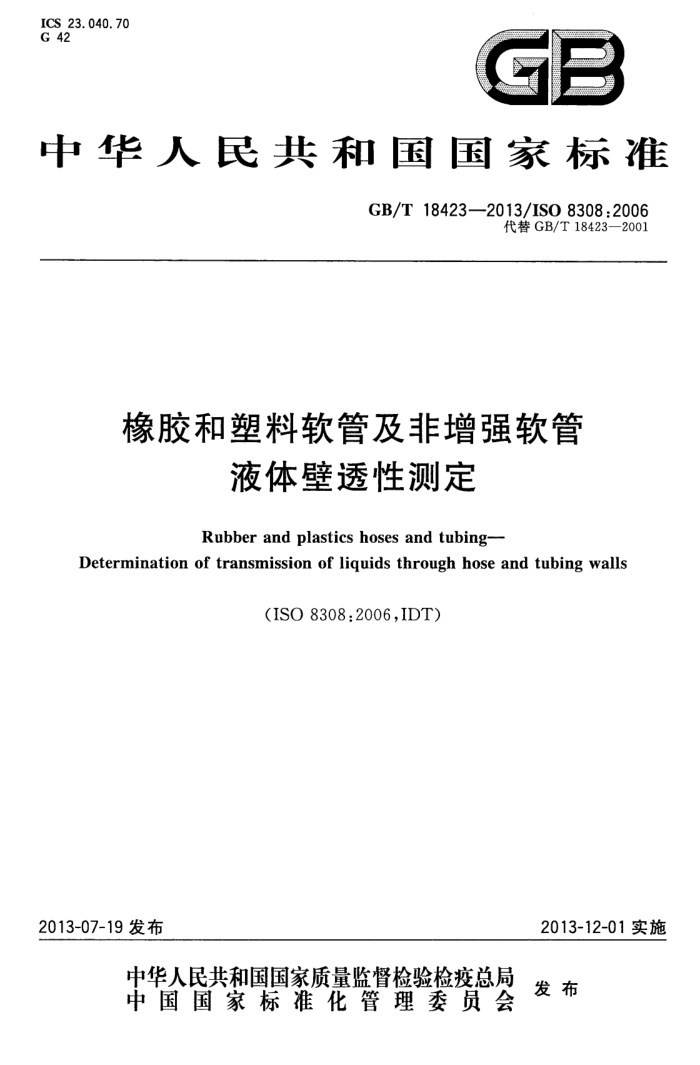

ICS 23.040.70
G 42
GB
中华人民共和国国家标准
GB/T18423—2013/IS08308:2006
代替GB/T18423—2001
橡胶和塑料软管及非增强软管
液体壁透性测定 Rubber and plastics hoses and tubing--
Determination of transmission of liquids through hose and tubing walls
(ISO8308:2006,IDT)
2013-12-01实施
2013-07-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T18423-2013/ISO8308:2006
橡胶和塑料软管及非增强软管
液体壁透性测定
1．范围
本标准规定了两种测定液体透过软管及非增强软管管壁性能的方法，这两种方法均适用于橡胶和塑料软管及非增强软管的测定，分别如下：
方法A一一适用于所有规格和结构的软管，是一项模拟工作条件下的实际对比试验；方法B一一适用于内径不大于16mm的软管和非增强软管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO4671橡胶、塑料软管及软管组合件尺寸测量方法（Rubberandplasticshosesandhoseas- semblies-- Methods of measurement of dimensions of hoses and length of hose assemblies)
ISO4788实验室玻璃仪器量筒（Laboratoryglassware--Graduatedmeasuringcylinders） ISO23529橡胶物理试验方法试样制备和调节通用程序（Rubber一Generalproceduresfor
preparing and conditioning test pieces for physical test methods)
3原理
3.1方法A
本方法是在安装在一个试验设备内的组合件上进行的，该试验设备配有可充注且测量挥发性液体充填体积的装置。该系统承压并每隔24h测量一次体积变化，直到体积变化随时间恒定，即达到平衡状态。试验结果为此稳定状态的蒸发速率，以软管或非增强软管的单位内表面积每小时液体损失的体积表示。 3.2方法B
本方法使用无压容器，将一段软管或非增强软管的一端与其连接，并将软管或非增强软管的另一端塞住。将该容器部分充注试验液体并密封。在试验开始时称量该组合件，在此后的8d内每隔24h称量一次。试验结果以软管或非增强软管任一24h期间的单位内表面积最大液体损失质量表示。
注：该方法通过液体的渗透和蒸发测量其损耗值，并通过每天搅动燃油混合物，使该液体中组份的选择性渗透降至
最低限度。
4试验液体
试验液体应符合相应产品标准的规定。
- GB/T18423—2013/IS08308:2006
5方法A
警告：由于会存在有潜在危险的蒸发气，应确保该试验在通风良好的地方进行。 5.1装置
试验装置包括连接到管路系统的氮气源。氮气压力由调压器和压力表控制。 该系统配有一个安全阀是必要的。 将试样垂直固定，试样上端通过符合ISO4788规定的量筒连接到该装置上，其下端连接到加液阀
上，见图1。
2
-
Q
O
10
3
说明： 1 2 3
有压氮气源；调压器；主阀；安全阀；压力表；排气阀；量筒；试样；加液阀；
4
5 6 7 8 9 10- 安全罩。
图1方法A的装置
5.2试样
试样应为自由长度1为250mm的软管组合件，或是按图2配有适宜管接头及承接管的非增强软管。
应试验3根试样。
2 GB/T18423—2013/IS08308:2006
a) 受试软管或非增强软管的详细说明； b) 本标准的编号； c) 试验方法（方法A)； d) 试验液体； e) 稳定状态下的蒸发率，以mL/（m·h）表示； f) 试验温度； g) 试验日期。
6 方法B
6.1装置 6.1.1 贮罐
容积为500mL，带有一个金属箔或氟弹性体衬的螺帽，及一个焊接到与充注口位置相对的贮罐底角处的标准软管接头，见图3。
3
2
说明： 1- 2 3-
标准软管接头；软管管塞；密封帽；软管或非增强软管。
4.
图3方法B的装置
6.1.2 秤或天平
最小量程400g，精度为0.01g。 6.1.3不渗透的软管管塞
尺寸应足够长，以密封软管或非增强软管的一端，插入深度为12.5mm。 6.1.4标准软管卡箍
尺寸适合受试软管或非增强软管的卡箍。 6.2试样
切取300mm长的软管或非增强软管。
4 GB/T18423—2013/ISO8308:2006
6.3试验温度
试验温度应为ISO23529中定义的标准温度之一，即23℃士2℃或27℃士2℃。 6.4程序 6.4.1测量软管或非增强软管内径，以mm表示。 6.4.2用一不渗透的管塞（见6.1.3)塞人试样的一端，深度为12.5mm。如有必要，可加上卡箍（见 6.1.4)。 6.4.3将试样的另一端连接到贮罐（见6.1.1)的管接头上，插入深度为12.5mm。如有必要，可加上一卡箍（见6.1.4）。 6.4.4向贮罐内充入300mL规定的试验液体。
为使试样整个内表面一直与试验液体相接触，试验过程中保证试样充满试验液体非常重要，因此，如有必要，在试验期间可补加液体。 6.4.5用螺帽把贮罐封好（见6.1.1）。 6.4.6称量并记录贮罐/试样组合件的重量，精确到0.01g。 6.4.7为保证软管完全注满，将组合件垂直竖起，轻拍管体，以便消除软管里截留的空气，见图4。
S
U 图4排除气泡位置
6.4.8将贮罐组合件以水平状态置于存放处，贮罐靠近软管接头的狭窄面向下，软管也水平放置（见图5）。应将贮存地点温度控制在标准温度（见6.3），并保证空气流通以防止蒸发气体积存。
5
