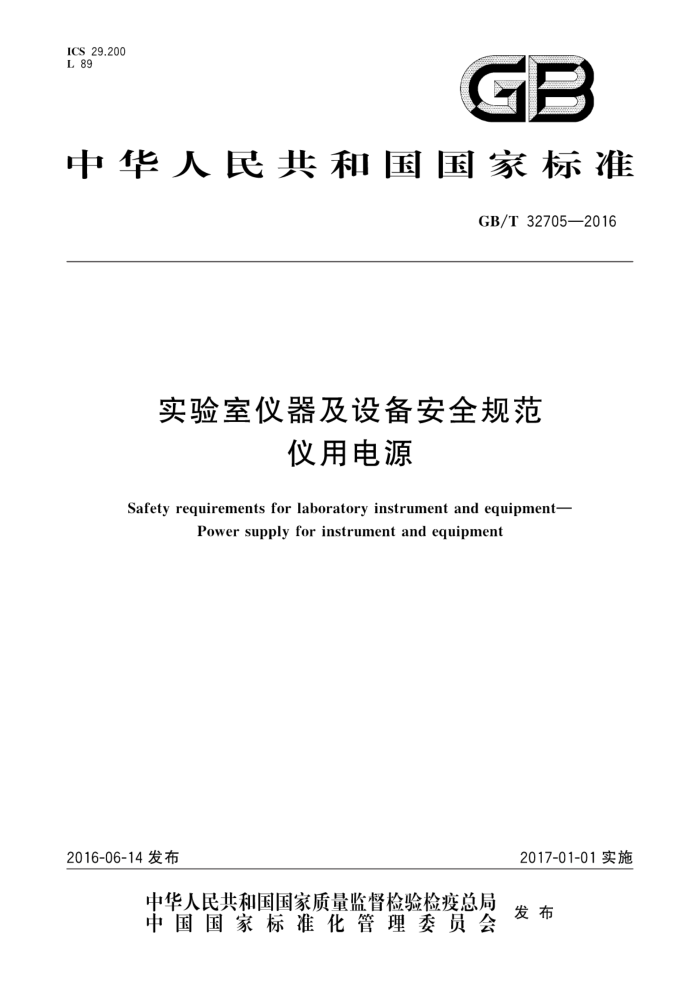

ICS_29.200 L 89
GB
中华人民共和国国家标准
GB/T327052016
实验室仪器及设备安全规范
仪用电源
Safety requirements for laboratory instrument and equipment-
Power supply for instrument and equipment
2016-06-14发布
2017-01-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32705—2016
目 次
前言
范围规范性引用文件 3 术语和定义 4 试验
2
标志和文件防电击· 防机械危险耐机械冲击和撞击防止火焰蔓延
1(
6
1
35
8
39
10 设备的温度限值和耐热
44
元器件附录A（规范性附录） 例行试验附录B（规范性附录） 电气间隙和爬电距离的测量附录C（规范性附录） 其间规定绝缘要求的零部件附录D（规范性附录） 污染等级的降低· 附录E（资料性附录） 示例参考文献
11
46
50
51
54
57
08
60 GB/T 32705—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业实验室仪器及设备标准化技术委员会（SAC/TC526)归口。 本标准主要起草单位：机械工业仪器仪表综合技术经济研究所、工业和信息化部电子五所。 本标准参加起草单位：华测检测技术股份有限公司。 本标准主要起草人：王贵虎、刘唯凡、张桂玲。
= GB/T32705—2016
实验室仪器及设备安全规范
仪用电源
1范围
本标准规定了正常和扩展的环境条件下，实验室用反应釜的安全要求（不包括玻璃反应釜的安全要求）。
本标准适用于预定用作由电网电源供电的独立电源的通用安全要求，但不包括不间断电源、设备内部不独立销售的电源，
注：本标准是指电网电源供电的独立电源。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1633—2000 热塑性塑料维卡软化温度（VST)的测定 GB/T4207—2012 固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法 GB4208一2008外壳防护等级（IP代码） GB4793.1—2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T5013（所有部分） 额定电压450V/750V及以下橡皮绝缘电缆 GB/T5023（所有部分）额定电压450V/750V及以下聚氯乙烯绝缘电缆 GB/T5165.2—2008 电气设备用图形符号第2部分：图形符号 GB8898—2011 音频、视频及类似电子设备安全要求 GB9364（所有部分） 小型熔断器第1部分：小型熔断器定义和小型熔断体通用要求 GB/T11020—2005 固体非金属材料暴露在火焰源时的燃烧性试验方法清单 GB/T11021—2007 电气绝缘耐热性分级 GB14048.1—2012 低压开关设备和控制设备 第1部分：总则 GB14048.3—2008 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合
电器
GB15934—2008 电器附件 电线组件和互连电线组件 GB/T16927（所有部分） 高电压试验技术 GB17465（所有部分）家用和类似用途的器具耦合器 ISO3864-1：2011图形符号安全颜色与安全标志第1部分：安全标志与安全标记设计原理
(graphical symbolssafety colours and safety signsPart l:design principles for safety signs and safety markings)
ISO7000:2004 设备用图形符号索引和一览表（Graphicalsymbolsforuseonequipment Index and synopsis)
IEC60027-3：2002电工技术用字母符号（Logarithmicandrelatedquantities，andtheirunits） IEC60664-3:2003 低压系统的绝缘配合第3部分：利用涂层以改善印制板系统的绝缘配合
(Insulation coordination for equipment within low-voltage systems—Part 3:Use of coating·potting or mouldingforprotectionagainstpollution)
1 GB/T32705—2016
3术语和定义
GB4793.1一2007界定的以及下述术语和定义适用于本文件。为了便于使用，以下重复列出了 GB4793.1一2007中的某些术语和定义。 3.1i 设备和设备的类别 3.1.1
固定式设备 fixedequipment 固定在支撑件上的或需另外固定在特定位置上的设备［GB4793.1—2007.定义3.1.1]
3.1.2
永久性连接式设备 permanently connected equipment 以只有用工具才能断开的永久性连接方法与电源电气连接的设备。 [GB4793.1—2007,定义3.1.2]
3.1.3
便携式设备 portable equipment 预定可随手携带的设备。 [GB4793.1—2007，定义3.1.3]
3.1.4
工具 tool 为帮助人来执行某种机械功能而使用的，包括钥匙和硬币在内的外部装置。 [GB4793.1—2007,定义3.1.5]
3.2零部件和附件 3.2.1
端子 terminal 为使装置（设备）与外部导体相连而提供的一种元件注：端子可以含有一个或儿个接触件，因此该术语也包括插座、连接器等。 [GB4793.1—2007,定义3.2.1]
3.2.2
功能接地端子 functional earth terminal 用来直接与测量电路或控制电路的某一点，或者直接与某个屏蔽部分进行电气连接的，而且预定还
要用来为安全目的以外的任何功能目的接地的端子。
注：对测量设备，该端子常被称为测量接地端子。 [GB4793.1—2007,定义3.2.2]
3.2.3
保护导体端子 protective conductor terminal 为安全目的而与设备的导电零部件相连接的，而且预定还要与外部保护接地系统相连接的端子。 ［GB4793.1—2007,定义3.2.3]
3.2.4
外壳 enclosure 防止设备受到某些外部影响和防止从任何方向直接接触而提供的零部件。 [GB4793.1—2007,定义3.2.4]
2 GB/T32705—2016
3.2.5
挡板 barrier 防止从任何正常接近的方向直接接触而提供的零部件，注：外壳和挡板可以提供火焰蔓延的防护[见GB4793.1一2007的9.2.1b)]。 [GB4793.1—2007，定义3.2.5]
3.3 3电气量值 3.3.1
额定（值） rated(value) 通常由制造厂针对元器件、装置或设备达到某一工作状态而给出的量值。 [GB4793.1—2007，定义3.3.1]
3.3.2
额定值 rating 组额定值和工作条件。 [GB4793.1—2007,定义3.3.2]
3.3.3
工作电压 working voltage 当设备以额定电压供电时，在任何特定的绝缘上能出现的最大交流电压有效值或直流电压值。 注1：瞬态值不考虑。 注2：开路条件和正常工作条件均要考虑， [GB4793.1—2007定义3.3.3]
3.4试验 3.4.1
型式试验 typetest 针对特定的设计，为证明该设计和结构是否能满足本标准的一项或多项要求而对设备的一台或多
台样品（或设备零部件）进行的试验。
[GB4793.1—2007,定义3.4.1] 3.4.2
例行试验 routine test 在制造中或制造后为确定装置（设备)是否符合某个判据而对每一台单独的装置（设备)进行的试验
（见附录A）。
[GB4793.1—2007定义3.4.2] 3.5 安全术语 3.5.1
（零部件的）可触及 accessible(of apart) 当按6.2的规定能用标准试验指或试验针触及到的。 [GB4793.1—2007,定义3.5.1]
3.5.2
危险 hazard 潜在的伤害源。 [GB4793.1—2007,定义3.5.2]
3 GB/T32705—2016
3.5.3
危险带电 hazardouslive 在正常条件或单一故障条件下能使之发生电击或电灼伤注：对正常条件适用的数值见6.3.2，对在单一故障条件下被认为是适用的更高的数值见6.3.3， [GB4793.1—2007,定义3.5.3]
3.5.4
高完善性 high integrity 不易出现会引起危险险情的故障；高完善性的部件被认为是在进行故障条件下的试验时不易出现
不合格，
[GB4793.1—2007,定义3.5.4] 3.5.5
电网电源 mains 设计成使有关设备需要与其连接的、为设备提供电力为目的的低压供电系统（其值大于6.3.2a）的
规定值）。
注：有些测量电路也可以与供测量目的用的电网电源相连 [GB4793.1—2007，定义3.5.5］
3.5.6
电网电源电路 mains circuit 预定要与电网电源连接的、为设备提供电力的电路注：测量电路和利用感应原理从电网电源电路获得供电的电路不属于电网电源电路。 [GB4793.1—2007,定义3.5.6]
3.5.7
保护阻抗 protectiveimpedance 元器件、元器件的组件或者基本绝缘和限流或限压装置的组合，当其连接在可触及导电零部件与危
险带电零部件之间时，其阻抗、结构和可靠性在正常条件和单一故障条件下提供的防护程度达到本标准的要求。
[GB4793.1—2007,定义3.5.7] 3.5.8
保护连接 protectivebonding 为使可触及导电零部件或保护屏与供外部保护导体连接用的装置具有电气连续性而进行的电气
连接。
[GB4793.1—2007,定义3.5.8] 3.5.9
正常使用 normaluse 按使用说明或按明显的预期用途的说明进行的操作，包括待机，注：多数情况下，正常使用也指正常条件，因为使用说明书会警告用户不要在非正常条件下使用设备 [GB4793.1—2007,定义3.5.9]
3.5.10
正常条件 normalcondition 防止危险的所有防护措施均完好无损的条件。 [GB4793.1—2007,定义3.5.10] N GB/T32705—2016
3.5.11
单一故障条件 singlefaultcondition 防止危险的一个防护措施发生失效的条件或可能引起某种危险而出现一个故障的条件。 注：如果某个单一故障条件会不可避免地引起另一个单一故障条件，则这样的两个故障被认为是一个单一故障
条件。 [GB4793.1—2007，定义3.5.11]
3.5.12
操作人员 operator 按设备的预期用途来操作设备的人。 注：操作人员应当为这一目的而接受适当的培训 [GB4793.1—2007,定义3.5.12]
3.5.13
责任者 responsible body 负责设备的使用或维护和确保操作人员得到足够培训的个人或组织。 [GB4793.1—2007,定义3.5.13]
3.5.14
潮湿场所 wet location 可能存在水或其他导电液体，而且由于人体与设备之间的潮湿接触或人体与环境之间的潮湿接触
而可能使人体阻抗减小的场所。
[GB4793.1—2007,定义3.5.14] 3.5.15
瞬态过电压 transient overvoltage 持续时间仅几毫秒或更短时间的过电压，通常带有强阻尼的振荡或非震荡 [IEV 604-03-13]
3.6绝缘 3.6.1
基本绝缘 basicinsulation 其失效会引起电击危险的绝缘，注：基本绝缘可用于功能绝缘的目的［GB4793.1—2007.定义3.6.1
3.6.2
附加绝缘 supplementary insulation 除基本绝缘以外施加的独立的绝缘，用以保证在基本绝缘一旦失效时仍能防止电击 [GB4793.1—2007,定义3.6.2]
3.6.3
双重绝缘 double insulation 由基本绝缘和附加绝缘构成的绝缘。 [GB4793.1—2007,定义3.6.3]
3.6.4
加强绝缘 reinforced insulation 其提供防电击能力不低于双重绝缘的绝缘，它可以由几层不能像附加绝缘或基本绝缘那样单独进
行试验的绝缘构成。
[GB4793.1—2007.定义3.6.4］
5
