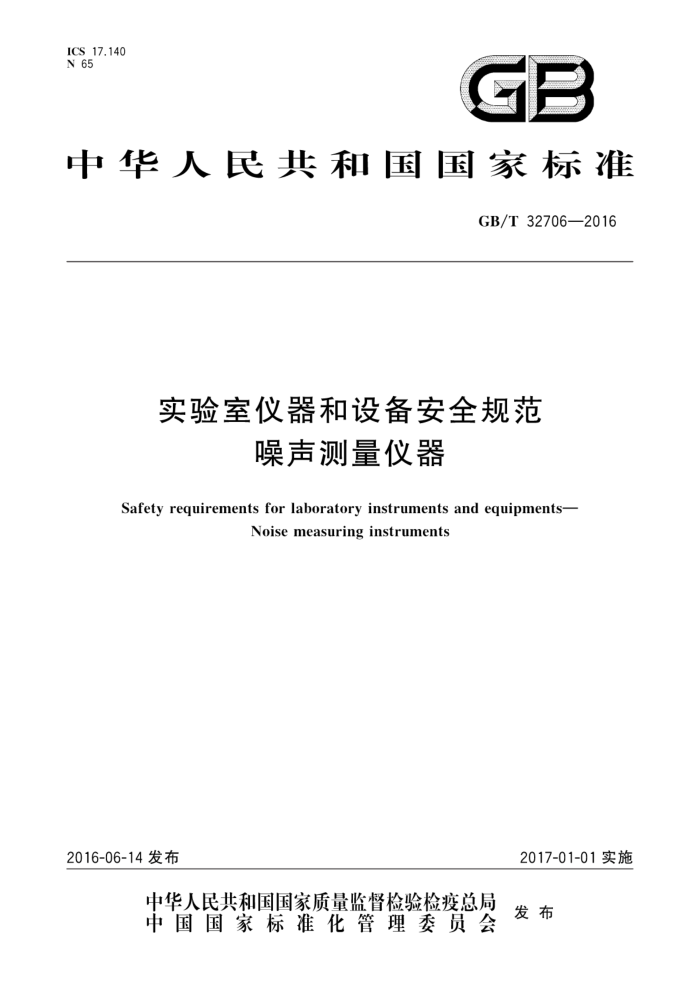

ICS 17.140 N 65
GB
中华人民共和国国家标准
GB/T327062016
实验室仪器和设备安全规范
噪声测量仪器
Safety requirements for laboratory instruments and equipments-
Noise measuringinstruments
2016-06-14发布
2017-01-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32706—2016
目 次
前言范围 2
规范性引用文件 3 术语和定义 4 试验
标志和文件防电击· 防机械危险耐机械冲击和撞击防止火焰蔓延
12
6
18
40
8
42
4
10 设备的温度限值和耐热 11 防液体危险 12 防辐射（包括激光源）、声压和超声压 13 对释放的气体、爆炸和内爆的防护 14 元器件 15 利用联锁装置的保护 16 试验和测量设备附录A（规范性附录） 例行试验附录B（规范性附录） 接触电流的测量电路附录C（规范性附录） 其间规定绝缘要求的零部件附录D（规范性附录） 电气间隙和爬电距离的测量附录E（规范性附录） 污染等级的降低参考文献
48
51
02
53
54
57
58
5.9
60
63
66
70
71 GB/T 32706—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国实验室仪器及设备标准化技术委员会（SAC/TC526)归口。 本标准起草单位：衡阳衡仪电气有限公司、机械工业仪器仪表综合技术经济研究所、深圳市计量质
量检测研究院、杭州雪中炭恒温技术有限公司、衡阳市机械工业集团公司、杭州爱华仪器有限公司、国营四三八○厂嘉兴分厂、华测检测技术股份有限公司。
本标准主要起草人：刘湘衡、谷强、张桂玲、柳晓菁、张国庆、徐月明、俞勇、张绍栋、舒国华。
1 GB/T32706—2016
实验室仪器和设备安全规范
噪声测量仪器
1范围
本标准规定了电击和电灼伤、机械危险、火焰从设备向外蔓延、过高温、液体和液体压力的影响、辐射影响，包括激光源、声压力和超声压力、释放的气体、爆炸和内爆的安全要求。
本标准适用于噪声测量仪器和设备；测量的声电换能器；噪声的测量、分析、计算、指示和（或）记录仪器；噪声测量相关的非测量设备，如信号发生器、测量标准器、电源；组成噪声测量仪器一部分或设计成仅与噪声测量仪器一起使用的计算机、处理器等；用以改善噪声测量仪器电、声性能的附件。
本标准不包括与安全无关的设备的可靠功能、性能或其他特性、运输包装的有效性、电磁兼容
（EMC)要求、对爆炸环境的防护措施、维修（修理）、维修（修理）人员的防护。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1633一2000热塑性塑料维卡软化温度（VST)的测定 GB/T3768一1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法 GB/T3785.1—2010 ）电声学声级计第1部分：规范 GB/T4207—2012 固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法 GB4208—2008 外壳防护等级（IP代码） GB4793.1—2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 GB5013（所有部分）客 额定电压450/750V及以下橡皮绝缘电缆 GB5023（所有部分） 额定电压450/750V及以下聚氯乙烯绝缘电缆 GB/T5465.2—2008 3电气设备用图形符号第2部分：图形符号 GB7247.1—2012 激光产品的安全第1部分：设备分类、要求 GB8898一2011音频、视频及类似电子设备安全要求 GB/T11020—2005 固体非金属材料暴露在火焰源时的燃烧性试验方法清单 GB/T11021—2014 电气绝缘耐热性和表示方法 GB/T11918.1—2014 工业用插头插座和耦合器第1部分：通用要求 GB/T11918.2—2001 工业用插头插座和耦合器第2部分：带插销和插套的电器附件的尺寸兼
容性和互换性要求
GB14048.1—2012 ：低压开关设备和控制设备 第1部分：总则 GB14048.3—2008 低压开关设备和控制设备 备第3部分：开关、隔离器、隔离开关以及熔断器组
合电器
GB15934一2008电器附件电线组件和互连电线组件 GB/T16404声学声强法测定噪声源的声功率级 及第1部分：离散点上的测量 GB/T16927（所有部分）高电压试验技术 GB/T16935.3一2005低压系统内设备的绝缘配合 第3部分：利用涂层、罐封和模压进行防污
1 GB/T32706—2016
保护
GB17465（所有部分）家用和类似用途的器具耦合器 IEC60027-3：2002电工技术用字母符号（Logarithmicand relatedquantities andtheirunits）
：术语和定义
3
GB4793.1一2007界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 GB4793.1一2007中的某些术语和定义。 3.1i 设备和设备的类别 3.1.1
固定式设备 fixedequipment 固定在支撑件上的或需另外固定在特定位置上的设备 [GB4793.1—2007.定义3.1.1]
3.1.2
永久性连接式设备 permanently connected equipment 以只有用工具才能断开的永久性连接方法与电源电气连接的设备。 [GB4793.1—2007,定义3.1.2]］
3.1.3
移动式设备 movableequipment 质量小于或等于18kg且未固定的设备，或者是装有滚轮、小脚轮或其他装置，便于操作人员按完
成预定应用的需要来移动的设备。
注：改写GB4943—2001，定义1.2.3.1。 3.1.4
便携式设备 portable equipment 预定可随手携带的设备。 [GB4793.1—2007定义3.1.3]
3.1.5
手持式设备 fhand-held equipment 在正常使用中预定可用单手来握住的便携式设备。 [GB4793.1—2007,定义3.1.4]
3.1.6
嵌装式设备 built-in equipment 预定安装在其他设备的外壳内、外壳上的开孔中、墙中预留的凹座内或类似安装位置的设备。 注：通常，嵌装式设备并不是所有的侧面都具有外壳，因为在安装好之后，有的侧面就得到了保护。
3.2 ：零部件和附件 3.2.1
端子terminal 为使装置（设备）与外部导体相连而提供的一种元件注：端子可以含有一个或几个接触件，因此该术语也包括插座、连接器等。 [GB4793.1—2007,定义3.2.1]
2 GB/T32706—2016
3.2.2
功能接地端子 functional earth terminal 用来直接与测量电路或控制电路的某一点，或者直接与某个屏蔽部分进行电气连接的，而且预定还
要用来为安全目的以外的任何功能目的接地的端子。
注：对测量设备，该端子常被称为测量接地端子。 [GB4793.1—2007,定义3.2.2]
3.2.3
保护导体端子 protective conductor terminal 为安全目的而与设备的导电零部件相连接的，而且预定还要与外部保护接地系统相连接的端子。 [GB4793.1—2007,定义3.2.3]
3.2.4
外壳 enclosure 防止设备受到某些外部影响和防止从任何方向直接接触而提供的零部件。 [GB4793.1—2007，定义3.2.4]
3.2.5
挡板 barrier 防止从任何正常接近的方向直接接触而提供的零部件。 注：外壳和挡板可以提供火焰蔓延的防护[见GB4793.1的9.2.1b)]。 [GB4793.1—2007,定义3.2.5]
3.3 3电气量值
3.3.1
额定（值） rated (value) 通常由制造厂针对元器件、装置或设备达到某一工作状态而给出的量值。 [GB4793.1—2007,定义3.3.1]
3.3.2
额定值 rating 组额定值和工作条件， [GB4793.1—2007.定义3.3.2]
3.3.3
工作电压 working voltage 当设备以额定电压供电时，在任何特定的绝缘上能出现的最大交流电压有效值或直流电压值。 注1：瞬态值不考虑注2：开路条件和正常工作条件均要考虑。 [GB4793.1—2007,定义3.3.3]
3.4试验 3.4.1
型式试验 type test 针对特定的设计，为证明该设计和结构是否能满足本标准的一项或多项要求而对设备的 J一台或多
台样品（或设备零部件）进行的试验。
[GB4793.1—2007，定义3.4.1]
3 GB/T32706—2016
3.4.2
例行试验routinetest 在制造中或制造后为确定装置(设备)是否符合某个判据而对每一台单独的装置（设备)进行的试验
（见附录A）。
[GB4793.1—2007，定义3.4.2] 3.5 安全术语 3.5.1
（零部件的）可触及 accessible(of apart) 当按6.2的规定能用标准试验指或试验针触及到的。 [GB4793.1—2007.定义3.5.1]
3.5.2
危险hazard 潜在的伤害源。 [GB4793.1—2007，定义3.5.2]
3.5.3
危险带电 hazardous live 在正常条件或单一故障条件下能使之发生电击或电灼伤注：对正常条件适用的数值见6.3.2，对在单一故障条件下被认为是适用的更高的数值见6.3.3。 [GB4793.1—2007，定义3.5.3]
3.5.4
高完善性 high integrity 不易出现会引起危险险情的故障；高完善性的部件被认为是在进行故障条件下的试验时不易出现
不合格，
[GB4793.1—2007,定义3.5.4] 3.5.5
电网电源 mains 设计成使有关设备需要与其连接的、为设备提供电力为目的的低压供电系统[其值大于6.3.2a）的
规定值]。
注：有些测量电路也可以与供测量目的用的电网电源相连， [GB4793.1—2007，定义3.5.5]
3.5.6
电网电源电路 mains circuit 预定要与电网电源连接的、为设备提供电力的电路。 注：测量电路和利用感应原理从电网电源电路获得供电的电路不属于电网电源电路。 [GB4793.1—2007.定义3.5.6］
3.5.7
保护阻抗 protective impedance 元器件、元器件的组件或者基本绝缘和限流或限压装置的组合，当其连接在可触及导电零部件与
危险带电零部件之间时，其阻抗、结构和可靠性在正常条件和单一故障条件下提供的防护程度达到本标准的要求
[GB4793.1—2007,定义3.5.7]
4 GB/T32706—2016
3.5.8
保护连接 protective bonding 为使可触及导电零部件或保护屏与供外部保护导体连接用的装置具有电气连续性而进行的电气
连接。
[GB4793.1—2007，定义3.5.8] 3.5.9
正常使用 normaluse 按使用说明或按明显的预期用途的说明进行的操作，包括待机。 注：多数情况下，正常使用也指正常条件，因为使用说明书会警告用户不要在非正常条件下使用设备 [GB4793.1—2007,定义3.5.9]
3.5.10
正常条件 :normal condition 防止危险的所有防护措施均完好无损的条件。 [GB4793.1—2007,定义3.5.10］
3.5.11
单一故障条件 singlefault condition 防止危险的一个防护措施发生失效的条件或可能引起某种危险而出现一个故障的条件。 注：如果某个单一故障条件会不可避免地引起另一个单一故障条件，则这样的两个故障被认为是一个单一故障
条件。 [GB4793.1—2007,定义3.5.11]
3.5.12
操作人员 operator 按设备的预期用途来操作设备的人。 注：操作人员应为这一目的而接受适当的培训。 [GB4793.1—2007，定义3.5.12]
3.5.13
责任者 responsiblebody 负责设备的使用或维护和确保操作人员得到足够培训的个人或组织。 [GB4793.1—2007，定义3.5.13]
3.5.14
潮湿场所 wet location 可能存在水或其他导电液体，而且由于人体与设备之间的潮湿接触或人体与环境之间的潮湿接触
而可能使人体阻抗减小的场所。
[GB4793.1—2007，定义3.5.14］ 3.5.15
瞬态过电压 transientovervoltage 持续时间仅几毫秒或更短时间的过电压，通常带有强阻尼的振荡或非震荡
3.5.16
暂态过电压 temporary overvoltage 持续相对较长时间的工频过电压， [IEC61010-1:2010,定义3.5.19]
5
