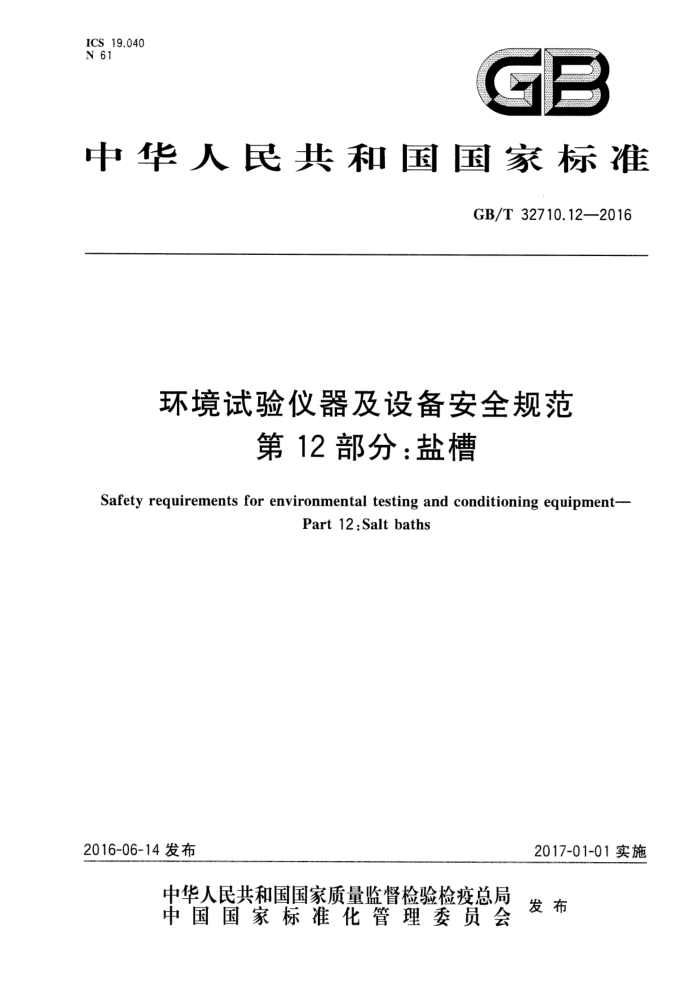

ICS19.040 N 61
GB
中华人民共和国国家标准
GB/T32710.12—2016
环境试验仪器及设备安全规范
第12部分：盐槽
Safety requirements for environmental testing and conditioning equipment-
Part12:Saltbaths
2017-01-01实施
2016-06-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 32710.12-2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 试验 5 标志和文件 6 防电击 7 防机械危险· 8 耐机械冲击和撞击 9 防止火焰蔓延 10 设备的温度限值和耐热 11 防流体危险 12 防辐射（包括激光源）、声压和超声压· 13 对释放的气体、爆炸和内爆的防护 14 元器件 15 利用联锁装置的保护 16 试验和测量设备附录参考文献
I
5
13 14 14 15 16 17 17 17 18 18 19 20
. GB/T 32710.12---2016
前言
GB/T32710基于GB/T32710.1一2016《环境试验仪器及设备安全规范 第1部分：总则》、 GB4793.1一2007《测量、控制和实验室用电气设备的安全要求 交第1部分：通用要求》的技术基础上制定。
GB/T32710《环境试验仪器及设备安全规范》目前分为13个部分： -第1部分：总则；
第2部分：低温恒温循环装置；第3部分：低温恒温槽；第4部分：高温恒温循环装置；
- -
第5部分：高温恒温槽； -第6部分：生物人工气候试验箱；
-
一
第7部分：气候环境试验箱；第8部分：生化培养箱；第9部分：电热恒温培养箱；第10部分：电热干燥箱及电热鼓风干燥箱；第11部分：空气热老化试验箱；第12部分：盐槽；第13部分：振荡器、振荡恒温水槽和振荡恒温培养箱。
本部分为GB/T32710的第12部分。 本部分按照GB/T1.1一2009给出的规则起草。 GB/T32710.12应结合GB/T32710.1—2016和GB4793.1—2007一起使用。本部分中写明适
用”的部分，表示GB4793.1一2007的相应条应用于本部分；本部分写明“代替”或“修改”的部分表明以本部分的条为准；本部分中写明“增加”的部分，表明除要符合GB4793.1一2007的相应条外，还应符合本部分中增加的条。为了区别GB4793.1一2007中的条，本部分增加的条的编号以101开始，例如 5.2.101、aa)、bb)等。
本部分由中国机械工业联合会提出。 本部分由全国实验室仪器及设备标准化技术委员会（SAC/TC526)归口。 本部分主要起草单位：杭州雪中炭恒温技术有限公司、工业和信息化部电子五所、机械工业仪器仪
表综合技术经济研究所、衡阳衡仪电气有限公司、华测检测技术股份有限公司。
本部分主要起草人：徐月明、邹苏阳、张桂玲、刘湘衡、梅恪、柳晓菁。
E GB/T32710.122016
环境试验仪器及设备安全规范
第12部分：盐槽
1范围
GB/T32710的本部分规定了测量、控制与实验室应用的盐槽的电击和电灼伤，机械危险，火焰从设备内向外蔓延，过高温，流体和流体压力的影响，辐射影响（包括激光器、声压和超声压以及释放的气体、爆炸和内爆等内容。
本部分适用于测量、控制与实验室应用的盐槽。 本部分不包括与安全无关的设备的可靠功能、性能或其他特性、运输包装的有效性、电磁兼容
（EMC)要求、对爆炸环境的防护措施、维修（修理）、维修（修理)人员的防护。
注：如果盐槽的整体或部分既属于本部分范围内，又属于GB/T32710中其他一个或多个部分范围，也应满足
GB/T32710中其他相关标准的要求。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4208--2008外壳防护等级（IP代码） GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB4793.12007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T5465.2一2008电气设备用图形符号第2部分：图形符号 GB17465（所有部分）家用和类似用途器具耦合器 GB/T32710.1一2016环境试验仪器及设备安全规范第1部分：总则 ISO7000：2004设备用图形符号索引和一览表（Graphicalsymbolsforuseonequipment—Index
and synopsis)
3术语和定义
GB4793.1-一2007界定的以及下列术语和定义适用于本文件。 3.1设备和设备的类别
增加：增加以下新定义：
3.1.101
实验恒温槽laboratorybath 用于实验物品的浸人式加热、冷却或恒温，以液体传热介质提供恒温环境的完整装置。 注：至少包括一个电子式控制器，加热和吸热装置的其中一个或两个，一个用于加热和/或制冷的开口槽式容器，一
个循环泵或搅拌装置。需要冷却、加热或恒温控制的实验物品通过循环泵或搅拌装置与液体传热介质完成热量交换，控制器将液体传热介质的温度维持在设定的温度条件。
1 GB/T32710.12—2016
3.1.102
高温恒温槽heatingbath 装备了电阻加热装置但不装备有源制冷装置的实验恒温槽。 注1；高温恒温槽的工作温度范围可高于和接近环境温度，主要作为热源向液体传热介质和样品施加热量。通过辅
助冷却装置和使用低温液体传热介质的循环，可以拓展温度范围到低于环境温度。 注2：通过加热控制和受所用液体传热介质的限制，高温恒温槽的最高工作温度可达到十350℃左右。
3.1.103
盐槽saltbath 由熔盐作为液体传热介质的高温恒温槽。 注1：至少包括一个开口槽式容器、一个以上控制器，一个用于加热的开口槽式容器，两个或两个以上电阻加热装
置，一个以上机械搅拌装置，
注2：盐槽的最高工作温度可达到十550℃以上。
3.2 2零部件和附件
增加： 3.2.101
盐salt 由金属离子或铵根离子与酸根离子或非金属离子结合的化合物。 注1：盐槽使用的盐包括硫酸钠、氯化钠、氯化钾、氯化钡或上述物质不同比例的混合物。 注2：盐在常温下呈固态，在盐槽中受热熔化变成液态后即成为液体传热介质。
3.2.102
液体传热介质 fheattransferliquid 用于盐槽中热量传递的液体。 [GB9237—2001，定义3.22]
3.2.103
搅拌装置 agitator 用于容器内液体混合与搅拌的完整装置或附件，注：搅拌装置工作产生的机械能量同时影响了液体传热介质在槽式容器中的温度均匀性和电阻加热装置接触的表
面温度以及与空气之间的接触，如挥发、氧化等。
3.2.104
槽式容器bathtank 安装电阻式加热装置或蒸发器，实现与液体传热介质热量交换的密闭或开放式保温容器。
3.2.105
样品 specimen 用于制冷和加热设备中制冷、加热和恒温处理的任何材料、物品或产品。
3.5安全术语 3.5.9
正常使用 normaluse 代替：盐槽在以下条件下使用：
3.5.9.101
盐槽的正常使用 normaluseofsaltbath 按制造商的使用说明书操作和4.3.1.3规定的试验条件工作，在盐槽中加人适用的盐，采用浸入式
电阻加热装置或盐槽的辅助加热装置加热使其熔化，观察液面高度调整盐的加人数量。在空载情况下， 2 GB/T 32710.122016
按适用的情况启动盐槽的搅拌装置使连续工作。通过设置温度控制器或使用其他方式使盐槽控制用电阻加热装置加热并在工作温度范围内连续正常工作。由于热胀冷缩的影响，允许在盐槽到达设置温度时通过溢流自动调整液位。如果盐槽提供了盖板，应按正常使用的情况将盖板盖上。
使用过程中可能出现漫溢的溢液口应采用制造商推荐的耐高温金属管以及具有一定容积的悬浮耐火容器或耐火容器与地面隔离、周边无易燃材料，且溢流管与容器之间以规定的方式连接，并确保排放畅通。
增加：增加以下新定义：
3.5.101
熔点 meltingpoint 在一定的压力下，纯物质的物态由固态熔化为液态的温度，即固态和液态呈平衡时的温度。
4试验
除下述内容外，GB4793.1一2007的第4章均适用，应同时满足GB/T32710.1一2016第4章的要求。 4.3.1环境条件 4.3.1.1正常的环境条件
盐槽应满足GB/T32710.1--2016中4.3.1.1规定的正常环境条件。 4.3.1.2扩展的环境条件
如果适用，盐槽应满足GB/T32710.12016中4.3.1.2规定的扩展环境条件。 4.3.1.3基准试验环境条件
盐槽应满足GB/T32710.1一2016中4.3.1.3规定的基准试验环境条件。 4.3.2设备状态
增加：在第一段后增加以下段：对盐槽在运行高温状态下是否能够满足要求有怀疑时，试验应在一个以上组合条件下进行，按能够
产生最不利结果的组合所得到的数据为判别依据。
代替：最后一段代替为：应当按照制造厂说明书的规定进行安装。
4.3.2.1设备位置
代替：设备处于正常使用时的任一位置，安装于混凝土等坚硬的水平地面上，周边无易燃或可熔材料，任
何通风不受阻挡。
增加条：
3 GB/T32710.12—2016
4.3.2.101通风装置
在盐槽开口容器的上方设置通风装置，以排放可能产生的烟雾。 4.4.2.9冷却
c）不适用。 4.4.2.10 加热装置
c）不适用。 增加：在c)后增加以下新条目： aa）装有带管状外鞘或埋人式电阻加热装置的盐槽，电阻加热装置的一端要与其外鞘相连接改变盐槽输人电源的极性，将电阻加热装置的另一端与其外鞘相连，重复此试验。 预定永久连接到固定布线的盐槽和在10.101的试验期间出现全极断开的盐槽不进行此试验。 注1：带中性线的盐槽，在中线与外鞘连接的状态下进行试验。 注2：对埋人式加热装置，其金属外壳可认为是外鞘。 bb）在启动盐槽工作时，关闭盐槽的辅助电阻加热装置，启动控温用电阻加热装置。制造商明确
禁止的除外。
增加以下新的第二段：应在盐槽不填装、部分填装或过量填装传热介质时，选择其中较不利的情况进行试验。在有怀疑
时，该试验应在一个以上条件下进行。用于试验的传热介质应是正常使用规定的一种类型或几种的混合物。
增加条： 4.4.2.101保护电子电路
带有保护电子电路的盐槽，应按适用情况经受GB4706.1一2005中19.11.2和19.11.3的试验。 注：按GB4706.1一2005中19.11.1规定为低功率的和防止电击、机械、过热和流体等危险不依赖的电子电路不需要
经受本试验。
4.4.4施加故障条件后的符合性
增加：在4.4.4.1d)后增加以下新条目： aa) 经受GB4706.1-2005中19.11.2和19.11.3试验的保护电子电路，应满足GB4706.1—2005
中19.13规定的要求。
4.4.4.2
代替：用以下内容代替第二段：除了盐槽的受热表面外（见GB4793.1一2007的10.1），无论是由于传热还是由于接近发热元件而
受热，盐槽表面或零部件的温度在环境温度40℃或最大额定环境温度（如果额定环境温度更高，见 4.3.1.2)时不得超过105℃。 4.4.4.3
代替： 4 GB/T32710.12-2016
通过在盐槽上包裹纱布来检验着火蔓延的防护是否符合要求。纱布不得碳化、灼热或起火。如果不可能引起危险，则绝缘材料的融化应当忽略不计。
增加：在4.4.4.3后增加以下新条目：
4.4.4.101盛装液体传热介质的槽式容器或容器不应出现引起危险的漫溢或泄漏；与漫溢口、排液口连接的液体管道不应出现危险的液体泄漏或喷射。
5标志和文件
除下述内容外，GB4793.1~2007的第5章均适用，应同时满足GB/T32710.1一2016第5章的要求。 5.1.2标识
修改：将b)的内容修改如下： b）型号、名称、系列号或能识别盐槽的其他方法。如果标有相同识别标志（型号）的盐槽是在
个以上的生产场地制造的，则对每一个生产场地制造的盐槽，其标志应当能识别出盐槽的生产场地。
增加：在b)的注后增加以下新条目： aa) 温度范围； bb）恒温工作区尺寸和/或搅拌换热区尺寸； cc） 传热介质种类及填装量； dd) 按照防护等级标识的IP代码，IPXO除外。
5.1.3电源
增加： c)后增加以下段落和注：如果组成盐槽的各个系统及其附件的功率大于100W，除了标注盐槽的额定总功率或总电流外，还
应对这些系统的输人功率或电流单独标注：
-加热系统的输人功率（W），应分别标识各个加热装置的加热功率。 如果适用，冷却风扇的输人电流（A）。 增加：
-
在e)后增加以下新条目： aa) 对能对外提供电源输出的盐槽，应当标出表示电源输出的符合或文字以及符合表1的电源符
号，必要时装有设置盐槽输出电源电压的指示装置和/或装有输出电源开关。 用以下内容代替e)以后的段落：通过目视检查，以及通过测量功率或输人电流来检验c)以及后续段落规定的标志是否合格。测量
应当在额定电压条件和电流达到稳定状态后进行，以免计人任何起始冲击电流。
盐槽的其他操作条件应使盐槽处在消耗最大功率的状态。不考虑瞬态值，测得值大于标志值时，不得超过标志值的10%。
注101：如果接通后电源1min或更短时间，实际功率或电流有可能比标示的最大额定功率或电流大得多，则应在
最大额定功率或电流的后面的括弧内标出瞬间最大值。
5
