ICS 71.120.10 N 61
GB

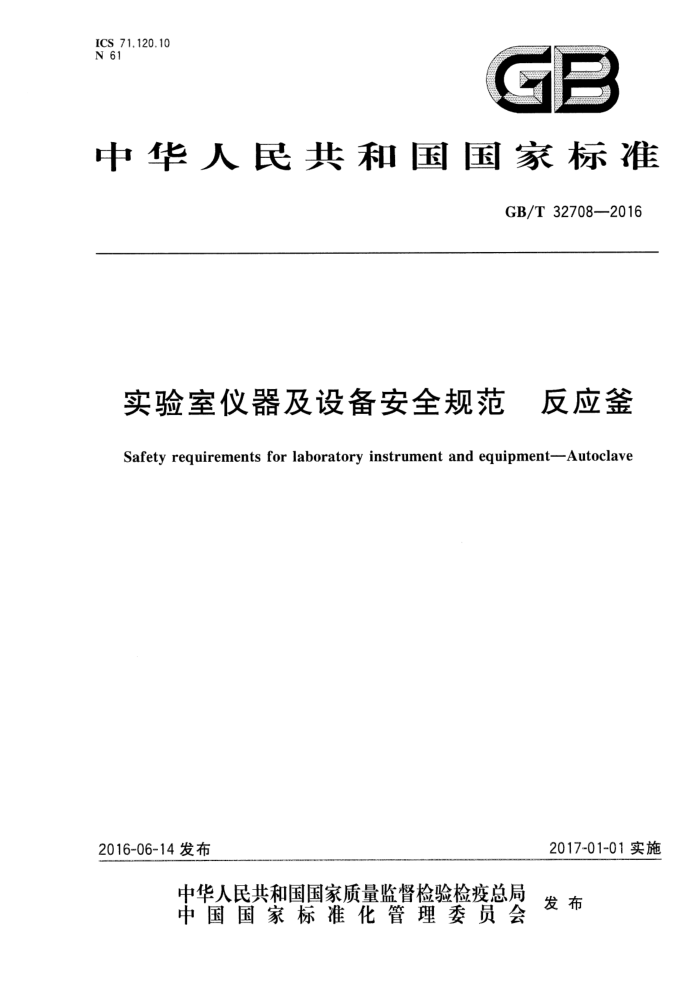

中华人民共和国国家标准
GB/T32708—2016
实验室仪器及设备安全规范 反应釜 Safety requirements for laboratory instrument and equipment-Autoclave
2017-01-01实施
2016-06-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32708—2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 试验 5 标志与文件 6 防电击· 7 防机械危险· 8 耐机械冲击和撞击 9 防止火焰蔓延· 10 设备的温度限值和耐热 11 防流体危险 12 元器件 13利用联锁装置的保护附录A（规范性附录） 环境条件，附录B（规范性附录) 例行试验附录C（规范性附录） 规定绝缘要求的零部件附录D（规范性附录) 污染等级的降低附录E（规范性附录) 电气间隙和爬电距离的测量
’3
12 31 .32 34 35 37 39
41 43 44
45
48
49 GB/T 32708-2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出，本标准由全国实验室仪器及设备标准化技术委员会（SAC/TC526)归口。 本标准主要起草单位：威海鑫泰化工机械有限公司、机械工业仪器仪表综合技术经济研究所、山东
特检院威海分院、杭州雪中炭恒温技术有限公司、华测检测技术股份有限公司。
本标准主要起草人：李恩端、潘长清、蔡玮玮、袁建明、张桂玲、柳晓菁、方晓时、梅恪、徐月明、李晓颖、 苗会德。
ml GB/T 32708——2016
实验室仪器及设备安全规范 反应釜
1范围
本标准规定了正常和扩展的环境条件下（见附录A），实验室用反应签的安全要求（不包括玻璃反应釜的安全要求）。本标准也规定了通过检查和型式试验来鉴定设备是否符合本标准要求的方法。
本标准适用于几何容积小于25L，设计压力不大于35MPa的反应釜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1633—2000热塑性塑料维卡软化温度（VST)的测定 GB/T4207一2012固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法 GB4208外壳防护等级（IP代码） GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB5013（所有部分） 额定电压450V/750V及以下橡皮绝缘电缆 GB5023（所有部分） 额定电压450V/750V及以下聚氯乙烯绝缘电缆 GB/T5169.16-2008 3电工电子产品着火危险试验第16部分：试验火焰50W水平与垂直火
焰试验方法
GB/T5465.2—2008 电气设备用图形符号第2部分：图形符号 GB8898音频、视频及类似电子设备安全要求 GB/T11021-2014电气绝缘耐热性和表示方法 GB/T11918.1一2014工业用插头插座和耦合器第1部分：通用要求 GB/T11918.2—2014 工业用插头插座和耦合器第2部分：带插销和插套的电器附件的尺寸兼
容性和互换性要求
GB/T12241—2005 安全阀 日一般要求 GB14048.1—20121 低压开关设备和控制设备第1部分：总则 GB14048.3-2008 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组
合电器
GB15934—2008 电器附件电线组件和互连电线组件 GB/T16895.10—2010 低压电气装置第4-44部分：安全防护电压骚扰和电磁骚扰防护 GB/T16927（所有部分）高电压试验技术 GB/T16935.3一2005低压系统内设备的绝缘配合第3部分：利用涂层、罐封和模压进行防污
保护
GB17465（所有部分）家用和类似用途的器具耦合器 ISO3864-1：2011图形符号安全颜色与安全标志第1部分：安全标志与安全标记设计原理
(Graphical symbols-Safety colours and safety signs-Part 1:Design principles for safety signs and safety markings)
ISO7000:20041 设备用图形符号索引和一览表（Graphicalsymbolsforuseonequipment- Index and synopsis)
1 GB/T32708—2016
3术语和定义
GB4793.1一2007界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 GB4793.1一2007中的某些术语和定义。 3.1
反应釜 autoclave 由承压容器、加热冷却装置、搅拌传动系统以及控制系统等组成，能够在一定温度和压力下完成化
学反应的装置。 3.2
釜体autoclavebody 用于盛装化学介质，并可承受一定温度和压力的容器。
3.3
釜盖 autoclavecover 与釜体散开端连接的承压件。
3.4
主螺柱 mainbolt 连接釜体与釜盖的螺柱。
3.5
主螺母 mainnut 主螺柱用的螺母。
3.6
爆破片 burstingdisk 在额定爆破压力和爆破温度下，能够迅速爆破而起到泄压作用的金属片。
3.7
工作压力 operatingpressure 在正常工作情况下，釜体顶部可能达到的最大表压。
3.8
设计压力 designpressure 釜体顶部的最高压力，与相应的设计温度一起作为设计负荷条件，其值不低于工作压力。
3.9
型式试验 检typetest 针对特定的设计，为证明该设计和结构是否能满足本标准的一项或多项要求而对设备的一台或多
台样品（或设备零部件）进行的试验。
[GB4793.1—2007,定义3.4.1] 3.10
例行试验 routinetest 在制造中或制造后为确定装置（设备）是否符合某个判据而对每一台单独的装置（设备）进行的试验
（见附录B）。
[GB4793.1—2007,定义3.4.2] 注：例行试验的要求在附录B中给出。
2 GB/T327082016
4试验
4.1概述
本标准中的所有试验均是在反应釜或其分组件（或零部件)的样品上进行的型式试验。这些试验的
唯一目的是要检验设计和结构是否能确保符合本标准要求。此外，制造厂应当对所生产的、同时具有危险带电零部件和可触及导电零部件的反应釜或分组件100%的进行附录B规定的例行试验。
应当通过所有适用的试验来检验是否符合本标准要求，但如果对反应釜或其分组件的检查确能证明肯定能通过某项试验，则该项试验可以省略。
试验在下列条件下进行：
基准试验条件（见4.3）；故障条件（见4.4）。
-
注：如果在进行符合性试验时，某个所施加的或测得的量值（如电压)的实际值由于有误差而存在不确定性，则：
一制造厂要确保施加的值至少是规定的试验值；试验部门要确保施加的值不大于规定的试验值。
4.2试验顺序
试验顺序可以任选。在每项试验后应当仔细对受试反应釜进行检查。如果对试验的结果有怀疑，怀疑如果试验顺序颠倒，任何前面的各项试验是否真能通过，则前面的这些试验应当重复进行。如果故障条件下的试验会损坏反应釜，则这些试验可以放在基准试验条件下的试验之后。 4.3基准试验条件 4.3.1环境条件
除本标准另有规定外，试验场所应当具备下述环境条件： a) 温度：15℃~35℃； b) 相对湿度：不超过75%； c) 大气压力：86kPa~106kPa； d) 无霜冻、凝露、渗水、淋雨和日照等。
4.3.2 设备状态
4.3.2.1 一般要求
除另有规定外，每项试验应当在组装好的能正常使用的反应釜上、且在4.4.2规定的最不利的组合条件下进行。
反应釜应当按制造商说明书的规定进行安装。
4.3.2.2设备位置
反应釜处于正常使用时的任一位置，且任何通风不受阻挡
4.3.2.3附件
由制造商建议的或提供的、与反应釜一起使用的附件和操作人员可更换的零部件应当连接或不连接。
3 GB/T32708—2016
4.3.2.4盖子和可拆除的零部件
不用工具就能拆除的盖子或零部件应当拆除或不拆除。
4.3.2.5电源
应当符合下列要求：
供电电压应当在反应釜能设置的任何额定供电电压的90%～110%之间，或者如果对反应签
a)
规定出要适应更大的电压波动，则供电电压应当达到该波动范围内的任何电压； b) 频率应当为任何额定频率； c) 基准试验电源的一个极应当处于地电位或接近地电位： d) 使用直流电源或单相电源的设备应分别按正常极性连接和相反极性连接； e) 除了对设备规定只用于不接地的电网电源外，基准试验电源的一个极应当处于地电位或接近
地电位。
4.3.2.6输入和输出电压
输人和输出电压，包括浮地电压但不包括电网电源电压在内，应当将其调节到额定电压范围内的任何电压上。 4.3.2.7接地端子
如果有保护接地端子，则应当接到地。功能接地端子应接地或不接地。
4.3.2.8控制件
操作人员能手动调节的控制件应当设置在任何位置上，但下列情况除外： a）电源选择装置应当设置在正确的位置上； b）如果标在反应釜上的制造商的标志禁止组合设置，则不得进行组合设置。
4.3.2.9连接
反应釜及控制器应当按预定用途进行连接或不连接。
4.3.2.10 电动机负载
设备电动机驱动的零部件的负载条件应当符合预定用途的规定。
4.3.2.11输出
对于提供电输出的反应釜： a） 反应釜的工作状态应当能对额定负载提供额定输出功率； b）对任何输出，额定负载阻抗应当连接或不连接。
4.3.2.12 装料和灌料
正常使用时预定要装人特定介质的反应釜，其介质的装人量应当是使用说明书规定介质的最不利的装人量，如果使用说明书允许正常使用时不装介质，则包括不装介质（空置）。
注1：如有怀疑，试验要在一种以上的介质条件下进行。 注2；如果规定的介质在试验期间可能引起危险，则可以使用另一种介质，只要能证明试验结果不受影响即可。
4 GB/T32708-2016
4.3.2.13加热设备
当测量反应签的温度以评估其火焰蔓延时，应当按10.4的要求在试验角中进行。
4.4 单一故障条件下的试验 4.4.1概述
应当按下列要求： a）检查反应釜及其电路图通常就能判断是否有可能引起危险的和因此是否应当施加的故障
条件； b) 除了能证明某个特定的故障条件不可能引起危险外，各项故障试验均应当进行； c) 反应釜应当在基准试验条件（见4.3)的最不利的组合条件下工作，对不同的故障，这些组合条
件可以有所不同，在进行每一个试验时应当记录这些组合条件。
4.4.2故障条件的施加 4.4.2.1概述
故障条件应当包括4.4.2.2～4.4.2.11规定的故障条件。这些故障条件一次只能施加一个，并应当按任何方便的顺序依次施加，不能同时施加多个故障，除非这些故障是施加某故障后引发的结果。
在每一次施加故障条件后，反应釜或零部件应当能通过4.4.4适用的试验。 4.4.2.2保护导体
保护导体应当断开，但对永久性连接式反应签或使用符合GB/T11918.1一2014和GB/T11918.2- 2014的连接器的反应釜除外。 4.4.2.3短时或间歇工作的反应釜或零部件
如果单一故障条件下可能导致这些反应釜或零部件连续工作，则应当使其连续工作。各个单独的零部件包括电动机、继电器和其他电磁装置。 4.4.2.4电动机
电动机应当在完全被激励的情况下使其停转或阻止其启动，选择其中较为不利者。
4.4.2.5 5电容器
电动机辅助绕组电路中的电容器（自愈式电容器除外)应当将其短路。
4.4.2.6电源变压器
电源变压器的次级绕组应当按4.4.2.7的规定将其短路，并按4.4.2.8的规定使其过载。 在一个试验中损坏的变压器，充许修复或更换后再作下一个试验
4.4.2.7短路
在正常使用时接负载的每一个不带抽头的输出绕组和带抽头输出绕组的每一部分应当依次进行试验，一次试验一个来模拟负载短路。试验中过流保护装置保持在位，所有其他绕组接负载或不接负载，选择正常使用的负载条件中较为不利者。
5
