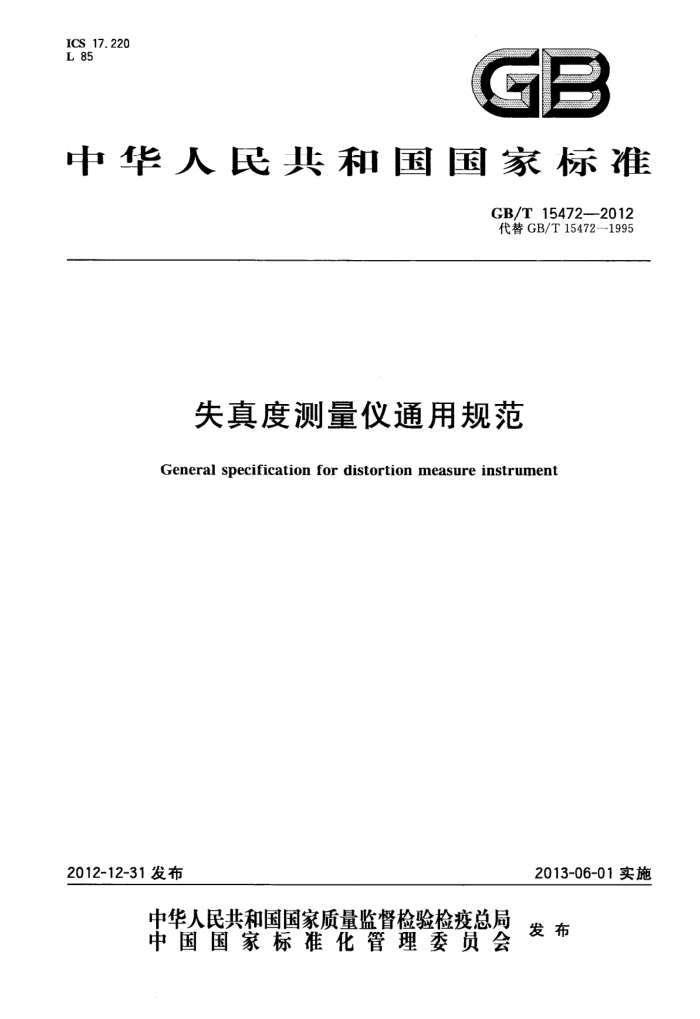

GB/T 15472-2012 失真度测量仪通用规范 ICS 17.220 L 85
GB
中华人民共和国国家标准
GB/T15472-—2012 代替GB/T154721995
失真度测量仪通用规范
General specification for distortion measure instrument
2013-06-01实施
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T15472—2012
目 次
前言
ⅡI
范围 2 规范性引用文件
1
术语和定义产品分类 5 要求 6 试验方法检验规则.
3 1
3
a
7 8 标志、包装、运输、贮存
15 20
I GB/T 154722012
前 言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T15472一1995《失真度测量仪通用技术条件》。 本标准与GB/T15472一1995相比主要变化如下:
增加了数字显示测量结果的误差计算方法(见6.3.1.2、6.3.2.2)。 增加了对有接口功能的失真度测量仪的相应技术条款及试验方法(见5.2.3、6.3.3)。
本标准由中华人民共和国工业和信息化部提出。 本标准由全国电子测量仪器标准化技术委员会(SAC/TC153)归口。 本标准起草单位:成都前锋电子仪器厂本标准主要起草人:陈禄起、冯文生、林怀西。 本标准所替代标准的历次版本发布情况为:
GB/T15472—1995。
Ⅲ GB/T15472—2012
失真度测量仪通用规范
1范围
本标准规定了失真度测量仪(以下简称失真仪)的术语、产品分类、要求、试验方法、检验规则、标志、 包装、运输和贮存等。
本标准适用于谐波失真度测量仪,作为产品设计、鉴定、生产、使用、测试的技术依据,也是制定失真仪产品标准的依据。
本标准也适用于低频综合测量设备中的电压和谐波失真测量部件。 本标准不适用于非线性互调失真度测量仪和瞬态失真度测量仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的,凡是注日期的引用文件,仪注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T3047.6电子设备台式机箱基本尺寸系列 GB/T6587一2012电子测量仪器通用规范 GB/T11463—1989电子测量仪器可靠性试验 GB/T18268.1测量、控制和实验室用的电设备电磁兼容性要求第1部分:通用要求
3术语和定义
下列术语和定义适用于本文件。
3. 1
基波fundamental 非正弦波周期信号通过傅里叶级数变换分析,它是由若干个振幅不同、频率不同的正弦波信号组成
的。其中与非正弦波信号频率相同的信号称为基波信号,其频率称为基波频率。 3.2
谐波harmonic 非正弦波周期信号通过傅里叶级数变换分析,它是由基波信号和若干个振幅不同、频率为基波频率
整数倍的正弦波信号组成的。后者均称为谐波信号,其频率均称为谐波频率。 3.3
幅频失真amplitude-frequencydistortion 非正弦波信号经过传输网络后,由于该网络对非正弦波信号中的基波分量和各次谐波分量有不等
的增益响应,因而使输出信号波形发生变化,这种波形变化称为线性幅频失真。 3. 4
相频失真phase-frequencydistortion 非正弦波信号经过传输网络后,由于该网络对非正弦波信号中的基波分量和各次谐波分量有不同
的相位延迟(超前或滞后),因而使输出信号波形发生变化,这种波形变化称为线性相频失真。 GB/T15472-2012
3.5
谐波失真harmonicdistortion 个理想正弦波信号经过传输网络后,由于该网络的非线性工作特性,使其输出信号变为非正弦波
信号,其中除具有基波信号外,同时还有若干个高次谐波信号,这些波形的变化称为谐波失真。 3.6
谐波失真度(THD)harmonicdistortionfactor 衡量一个非正弦波信号的失真程度,通常用谐波失真度描述。其理论定义为:总谐波信号的有效值
电压(均方根值)与基波信号的有效值电压之比,取其百分比值。谐波失真度THD。(用D。表示)按式(1)计算:
D =VD:+U+ +U ×100%
·(1 )
U,
式中: U, U~U. 各次谐波信号的有效值电压。 失真度D。的测量方法应采用选频方法。 在实际中,对一个非理想正弦波信号的谐波失真度THD(用D表示)测量,通常采用基波抑制(滤
基波信号的有效值电压;
除)方法。其定义为:总谐波信号的有效值电压与总信号的有效值电压之比,取其百分比值。谐波失真度D按式(2)计算:
D=i+u+.+u,
X100%
·( 2 )
VU?+U?+...+U?
由式(1)与式(2)得:
D ×100% V-D?
D
(3)
D: D. X100%
.(4)
V1+D
当谐波失真度D小于10%时,D。~D。 当谐波失真度D大于10%时,应将D值依式(3)换算为D。值作为谐波失真度,与实测的D值进行
误差计算。 3.7
总失真度totaldistortionfactor;DISTN 在通常的谐波失真度测量中,被测信号中包括有噪音分量,其总失真度(DISTN)按式(5)计算:
yU +U + +U +u& × 100%
DISTN
·(5)
Uin
式中: UN-— 噪音分量的有效值电压; Uin 被测信号的有效值电压。
3.8
固有噪音intrinsicnoise 由失真仪内部电路所产生的噪音。固有噪音的测试条件为:在失真仪输人端并接规定电阻,电压表
显示其噪音量值。在全频段范围内,取其稳定的最大值
3. 9
基波抑制 fundamental rejection 失真仪采用基波抑制电路程序时,该电路对被测信号中的基波分量滤除的程度,基波抑制通常以分
2 GB/T15472-—2012
贝值表示。 3. 10
残余失真residualdistortion 在规定的测试条件下,残余失真是被测失真仪内部电路引入的失真、固有噪音及残余基波分量的有
效值之和。 3. 11
基波抑制电路的谐波响应harmonicresponseoffundamentalrejectioncircuit 失真仪采用基波抑制电路程序时,在基波分量被滤除的状态下,该电路对输入电压中二次以上谐波
电压的响应程度。谐波响应通常以分贝值表示。 3. 12
波峰系数(波高率) wave-peakfigure 为交流信号峰值的绝对值与其有效值之比。
3. 13
有效值电压表rmsvoltmeter 在规定的频率范围内,检波特性按平方律特性工作的电压表。其指示值与输人电压绝对值的有效
值成正比。 3.14
平均值电压表 averagevaluevoltmeter 在规定的频率范围内,检波特性按平均值特性工作的电压表。其指示值与输入电压绝对值的平均
值成正比。 3. 15
准有效值电压表fiducialrmsvoltmeter 在规定的频率范围内,检波特性按逼近平方律特性工作的电压表。当输入电压的波峰系数小于某
一规定值时,其指示值与输入电压绝对值的有效值近似成正比。 3. 16
波形误差 errorforwave 电压表电路为非平方律工作特性,对具有相同有效值电压的非正弦波信号和正弦波信号出现不同
的指示值,这种指示值的偏离称为波形误差。 3. 17
点频失真度测量仪automationpoint-frequencydistortionmeasuringinstrument 频率范围被设计在专用的若干频率点上,在这些频率点上进行失真度测量时,能自动滤除基波分量
的失真仪。 3. 18
低失真度测量仪low-distortionmeasuringinstrument 失真度测量范围在30%~0.001%之间,一般应能自动调谐的失真仪。
4产品分类
4.1按功能、特性分类 4.1.1按频率范围分类
a)工频(50Hz、100Hz)失真仪; b) 低频(2Hz~200kHz)失真仪; GB/T15472—2012
c) 高频失真度测量仪。 4. 1.2 按失真度测量范围分类
a) 通用失真度测量仪; b) 低失真度测量仪。
4.1.3 按输入特征分类
a) 平衡输人式; b) 不平衡输入式。
4.1.4 按基波抑制方式分类
a) 连续型; b) 固定点频型。
4.1.5 按操作方式分类
a) 手动调谐; b) 自动调谐。
4. 1. 6 按电压表检波电路特性分类
a) 有效值; b) 平均值; c) 准有效值。
4. 1.7 按显示器分类
a) 数字显示型; b) 非数字显示型; c) 混合型。
4.2 2结构分类
可分为台式、便携式、装架式等。
5要求
5.1一般要求 5.1.1 外观与结构
失真仪的结构应完整、合理、无明显机械损伤和涂复破坏现象。控制件应安装正确、牢固可靠,操作灵活。 5.1.2 外形尺寸
产品标准应规定失真仪外形尺寸,并符合GB/T3047.6的规定。 5.1.3重量
产品标准应规定失真仪的重量,以千克(kg)为单位。 4 GB/T15472—2012
5.1.4供电电源
产品标准应规定失真仪的供电电压范围、频率范围及电源功耗。 由电池供电的失真仪,产品标准应规定使用电池的型号、规格、工作电压范围和电池保证正常工作
的小时数。 5.1.5预热时间
产品标准应规定失真仪的预热时间。 5.2性能特性 5.2.1电压测量 5.2.1.1 固有噪音
在产品标准中应给出固有噪音电压(在输人端并接规定的电阻)。 5.2.1.2范围
在产品标准中应规定允许的电压测量范围。 5.2.1.3示值误差(满刻度误差,以1kHz为准)
在产品标准中应给出不同电压量程的最大示值误差。 5.2.1.4频率响应特性(以1kHz为基准)
在产品标准中应给出电压测量的频率范围,并给出频率响应性能指标。 a)1 可以按不同电压量程给出频率特性; b) 可以按不同频段划分频率特性。
5.2.1.5 输入阻抗
在产品标准中应给出电压表工作状态下输入电阻,等效输入电容(选用100Hz~1kHz范围内的频率信号测试)。 5.2.1.6 波形误差
在产品标准中应给出电压表工作时的最大波形误差。 5.2.1.7 输出监视
在产品标准中可给出电压表指示在满刻度时,电压表输出端(接示波器端)的频率响应性能指标。 5.2.2失真度测量 5.2.2.1固有噪音
在产品标准中应给出固有噪音电压(在输入端并接规定电阻),可以按不同频段给出,
5.2.2.2 频率范围
在产品标准中应给出失真度测量时的频率范围,可以采用点频方式,也可以采用连续频率方式。当
5
