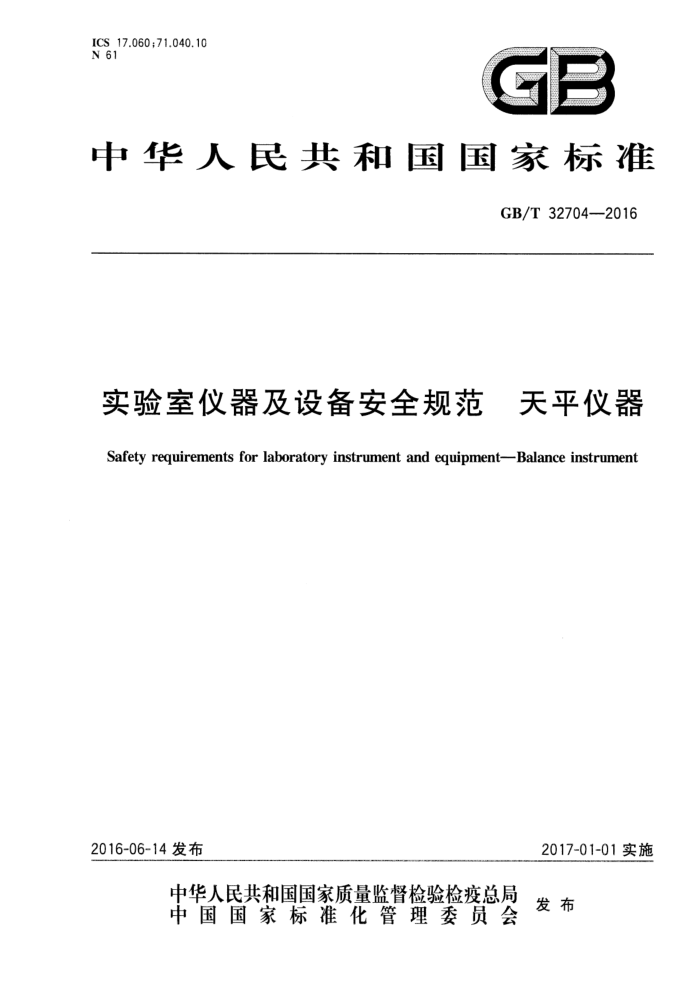

ICS 17.060;71.040.10 N 61
中华人民共和国国家标准
GB/T327042016
实验室仪器及设备安全规范 天平仪器 Safety requirements for laboratory instrument and equipment-Balance instrument
2017-01-01实施
2016-06-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32704—2016
目 次
前言 1 范围
规范性引用文件术语和定义试验 5 标志和文件 6 防电击
2
3 4
防机械危险· 耐机械冲击和撞击防止火焰蔓延
12
7
12
8
12
9
10 天平的温度限值和耐热 11元器件附录A（规范性附录） 例行试验
12
14 15 GB/T 327042016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国实验室仪器及设备标准化技术委员会（SAC/TC526)归口。 本标准主要起草单位：上海精科天美科学仪器有限公司、长沙湘平科技发展有限公司、机械工业仪
器仪表综合技术经济研究所、浙江省计量测试技术研究院、中国仪器仪表行业协会实验室仪器分会、上海良平科学仪器仪表公司、沈阳龙腾电子有限公司、上海精密科学仪器有限公司、上海市计量测试技术研究院。
本标准主要起草人：董莉、熊一凡、张桂玲、葛锐、王家龙、潘克敏、张志。
1 GB/T32704-2016
实验室仪器及设备安全规范天平仪器
1范围
本标准规定了实验室用天平仪器在结构的设计和方法对操作人员及周围环境的安全通用规范。 本标准适用于实验室用天平仪器（以下简称“天平”)设计和制造。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB3101一1993有关量、单位和符号的一般原则 GB4793.1一2007测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 GB/T11021-2014电气绝缘耐热性和表示方法
3术语和定义
GB4793.1一2007界定的以及下列术语和定义适用于本文件。 3.1防触电保护设备 3.1.1
I类设备classIequipment 用下列方法来获得防电击保护性能的设备：
采用基本绝缘；一还要装有一种连接装置，使那些在基本绝缘一旦失效就会带危险电压的导电零部件与建筑物
配线中的保护接地导体相连，注：I类设备可以有带双重绝缘和加强绝缘的零部件。
3.1.2
Ⅱ类设备classⅡequipment 防电击保护不仅依靠基本绝缘，而且还采取附加安全保护措施的设备（例如采用双重绝缘或加强绝
缘的设备），这类设备既不依靠保护接地，也不依靠安装条件的保护措施。 3.1.3
Ⅲ类设备 class II equipment 防电击保护是依靠安全特低电压（SELV)电路供电来实现的，且不会产生危险电压的设备。 注1：在正常工作条件下的电压限值小于GB4793.1一2007的6.3.1a）中的规定值即被认为是安全特低电压。 注2：对Ⅲ类设备，虽然没有防电击要求，但本标准的其他要求都适用。
3.2
保护隔离 protectiveseparation 电路之间使用基本保护和附加保护（基本绝缘加附加绝缘或加保护屏蔽）或使用诸如加强绝缘的等
效的保护措施的隔离。
1 GB/T32704—2016
3.3
保护屏蔽 protectivescreening 用与保护接地端子相连的内插导电屏蔽层与危险带电零部件的隔离。 注：GB4793.1一2007的附录A其间规定绝缘要求的零部件中S保护屏就是保护屏蔽，
3.4
接触电流 touchcurrent 正常工作条件下和故障条件下，当人体接触设备的一个或多个可触及零部件时通过人体的电流。 注：GB4793.1—2007的6.3.1b)和6.3.2b)中的电流限值即为接触电流限值。
3.5
保护导体电流 Eprotectiveconductorcurrent 正常工作条件下流过保护接地导体的电流。 注：保护导体电流原来包含在术语“泄漏电流”定义内。
4试验
4.1 试验分类
试验分为： a) 基准试验条件下； b) 单一故障试验条件下。
4.2基准试验条件 4.2.1 试验室环境条件
除另有规定外，试验室应具有下述环境条件： a) 温度：15℃~35℃； b) 相对湿度：<80%； c) 大气压力：75kPa~106kPa； d) 无霜冻、凝露、渗水、淋雨和日照等。
4.2.2 天平状态
应符合以下的要求： a) 每项试验应在整台天平正常使用条件下规定的最不利的组合条件下进行； b) 天平处于正常使用时的任一位置； c) 不用工具就能拆除的盖子或零部件应当拆除或不拆除。 注：如果由于体积或质量原因不能对整台天平进行某些试验，则允许对分组件进行试验，只要经过验证证明组装好
的天平能符合本标准的要求即可。
4.2.3 电网电源
应符合以下的要求： a） 供电电压容差应符合一15%和十10%； b) 额定频率； c) 交流、直流两用天平应连接到交流或直流电源上。
2 GB/T32704--2016
4.2.4输入和输出电压
输人和输出电压，包括浮地电压但不包括电网电源电压在内，应当将其调节到额定电压范围内最不利的条件。 4.2.5接地端子
对有保护接地端子的关平，应接到大地。功能接地端子应接地或不接地
4.2.6控制件
操作人员能手动调节的控制件应设置在任何位置上，但下列情况除外： a）电网电源选择装置应设置在正确值的位置上； b）如果标在天平上的制造厂的标志禁止组合设置，则不得进行组合设置。
4.2.7连接
天平应按其预定用途进行连接或不连接。
4.2.8电动机负载
天平电动机驱动的零部件的负载条件应当符合预定用途的规定。 4.2.9 工作周期
短时或间歇工作的天平应按制造厂使用说明书的规定，以最长的一段时间工作和以最短的一段时间恢复。 4.3单一故障试验条件 4.3.1单一故障的判断
应按以下要求： a)7 检查天平及其电路图判断引起危险的故障； b) 天平在基准试验条件下的最不利的组合条件下工作，这些组合条件可以有所不同，对不同的故
障试验，在进行每一个试验时应记录这些组合条件。
4.3.2故障条件的施加
各项故障试验均应进行，每个故障条件，试验时-次只能施加一个（不包括施加某个故障后引发的多个故障)，并应按任何方便的顺序依次施加。试验可选择检验符合性的规定的替换方法来代替故障试验。故障条件的施加应符合以下规定：
a) GB4793.1—2007中4.4.2.1~4.4.2.7、4.4.2.9和4.4.2.11的规定； b） 使用直流电源或单相电源的天平应分别按正常极性连接和相反极性连接 c) 除了对天平规定只用于不接地的电网电源外，基准试验电源的一个极应处于地电位或接近地
电位； d）对电池供电的天平，如果其连接装置允许反接，则应当分别按正常极性和相反极性连接。
4.3.3试验持续时间
应符合GB4793.1-2007中4.4.3的规定。
3 GB/T32704—2016
4.3.4施加故障条件后的符合性
在施加单一故障后，通过下面的测量来检验电击防护是否符合要求： a）通过进行单一故障条件下的极限试验来检验可触及导电零部件是否变成危险带电： b）通过对双重绝缘或加强绝缘进行电压试验来检验绝缘是否还有一重保护，电压试验按介电强
度试验的规定（符合性预处理除外)用对应于基本绝缘的试验电压来进行； c）如果电气危险防护是通过变压器内的双重绝缘或加强绝缘来实现的，则测量变压器绕组的温
度。其温度不得超过表6的规定。
5标志和文件 5.1标志 5.1.1规范要求和试验方法 5.1.1.1 规范要求如下：
a) 标志应标注在天平的外部，但不应标注在操作者不用工具就能拆卸的零部件上； b) 量值和单位的文字符号应符合GB3101一1993的相关规定 c) 图形符号应符合GB4793.1一2007中表1的规定（图形符号无颜色要求），并应当在文件（使用
说明书)中进行解释。
5.1.1.2 通过目视检验标志的标识，通过以下方法检验标志的耐久性：
a) 标志应在正常使用条件下保持清晰可辨，并能耐制造厂规定的清洁剂（如果没有规定时，则沾
上异丙醇)的影响； b) 用布沾上规定的清洁剂，用手不加过分压力地擦拭30s后，粘贴标志不得出现松脱或卷边仍
应清晰可辨。
5.1.2 必备标志
天平应有下列标志： a）制造厂或供应商的名称或商标； b) 型号、名称： c) 国家法律、法规规定的标志。
5.1.3 其他标志
5.1.3.1电源
应标注下列信息： a） 电源性质； b) 交流：额定电网电源频率或频率范围，其符号应符合GB4793.1-2007表1中的符号2； c) 直流：其符号应符合GB4793.1一2007表1中的符号1； d) 交直流两用：其符号应符合GB4793.1一2007表1中的符号3； e) 额定电源电压值或额定电源电压范围； D 天平的最大额定功率或者最大额定输入电流。
5.1.3.2熔断器
对可由操作人员更换的任何熔断器应当在其熔断器座旁标上使操作人员能识别正确更换熔断器座 4 GB/T327042016
的标志。 5.1.3.3端子、连接件和操作装置
端子、连接件和操作装置应满足如下要求：
对安全要求的端子、连接器、控制件以及指示器，应给出其用途的指示。使用符号应符合
a)
GB4793.1—2007表1中的符号14。 b）与电网电源相连的端子应按下面规定进行标志：
1）功能接地端子用GB4793.12007表1中的符号5； 2） 保护导体端子用GB4793.1一2007表1中的符号6，但当保护导体端子是经认可的电网电
源器具输人插座的一部分除外。该符号应当标在靠近端子处或标在端子上。
5.1.3.4用双重绝缘或加强绝缘保护的天平
全部用双重绝缘或加强绝缘保护的天平应标注GB4793.1一2007表1中的符号11。 注：此要求不适用只有局部双重绝缘或加强绝缘保护的天平。
5.1.3.5警告
警告标志要求应按GB4793.1一2007中5.2的规定。 5.2文件 5.2.1概述
应随同天平提供含有下述内容的文件，并通过目视检验： a) 天平的用途； b) 技术规范； c) 使用说明； d) 可从其获得技术帮助的制造厂或供货商的名称和地址； e) 5.1.1~5.1.3规定的信息
5.2.2 2关平额定值
文件应包含下列天平额定值信息： a) 电源电压或电压范围，频率或频率范围，以及功率或电流额定值； b) 所有输人和输出连接的说明； c) 为天平设计给定的环境条件； d）天平的防护等级IP（默认值为IP20）。
5.2.3天平安装信息
文件应包括安装和特定的交付使用的说明，包括在天平安装和交付使用过程中可能发生的危险警告。 5.2.4天平的操作信息
文件应说明以下操作信息 a) 操作控制件及其用于各种操作方式的标识； b）对外部电路有特定连接要求的天平，说明书或天平的标志应当按适用的情况对每个外部端子
5
