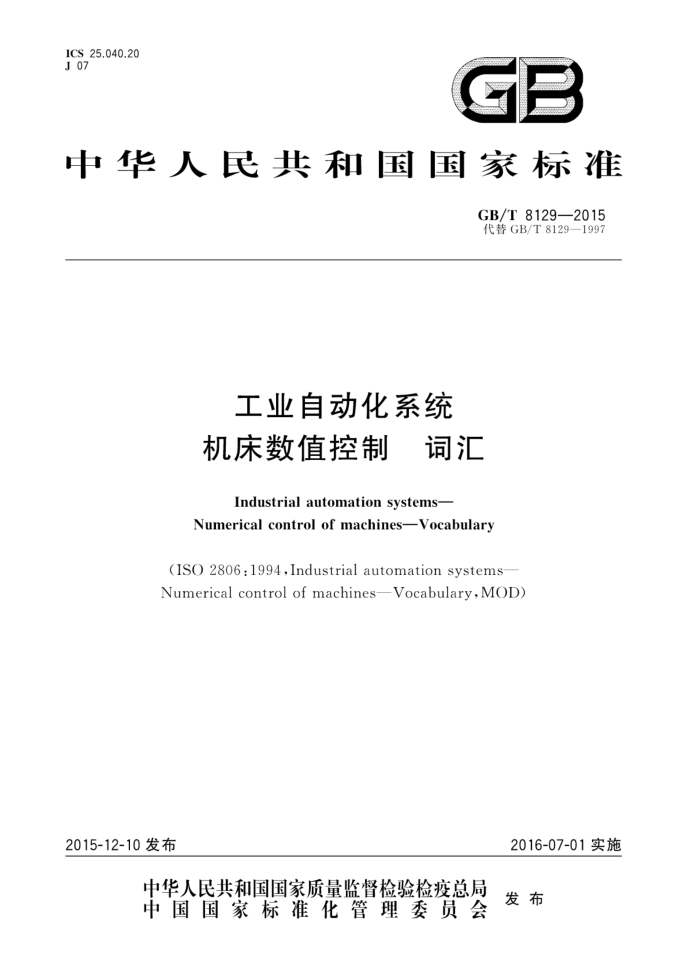

ICS25.040.20 J 07
GB
中华人民共和国国家标准
GB/T8129—2015 代替GB/T8129—1997
工业自动化系统机床数值控制 词汇
Industrial automation systems-
Numerical control of machines-Vocabulary
(ISO 2806:1994,Industrial automation systems Numerical control of machines-Vocabulary,MOD)
2015-12-10发布
2016-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 8129—2015
目 次
前言
范围规范性引用文件术语和定义 3.1 般术语 3.2 字符 3.3 编程 3.4 输人数据 3.5 运行方式 3.6 加工功能 3.7 加工特性 3.8 定位和测量附录A（规范性附录） 坐标系和坐标位置附录NA（资料性附录） 数控系统及相关定义参考文献索引
1
2
3
10
12
14 16
1 GB/T 8129—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T8129—1997《工业自动化系统机床数值控制词汇》，与GB/T8129—1997相
比，主要技术变化如下：
删除了术语制带（1997年版2.4.5）。 删除了术语控制带（1997年版2.4.6）。 将纸带修改为存储介质（见3.2.3，1997年版2.3.2）。 将纸带阅读机修改为存储介质（见3.6.22，1997年版2.6.22）。 在输人方式中，增加了其他存储介质（见3.4.1，1997年版2.4.1）。
本标准使用重新起草法修改采用ISO2806：1994《工业自动化系统机床数值控制 词汇》。 本标准与ISO2806：1994的主要技术差异：
按照GB/T1.1一2009要求，对章条结构作了调整（将1.1改为第1章；将1.2改为第2章：将 2.1~2.8改为3.1~3.8）；删除了ISO原文中的1.3和1.4及其在条款中的ISO10241：1992.因为本标准按照GB/T1.1- 2009给出的规则起草；删除了ISO原文中未I用的ISO1087：1990和ISO/IEC6492：1992；删除了ISO原文中的2.4.5和2.4.6，因为技术陈旧，已不被采用；
一修改了ISO原文中的2.6.22（现为3.6.22），由于技术的不断发展，因此选用一个可持续应用的
技术词语；增加了附录NA（资料性附录）“数控系统及相关的定义”。按照国际标准的惯例，以及国内长期应用的总结，统一认识而补充。
本标准由中国机械工业联合会提出。 本标准由全国自动化系统与集成标准化技术委员会（SAC/TC159）归口。 本标准起草单位：北京机床研究所、北京航空航天大学、广州数控设备有限公司、武汉华中数控股份
有限公司，北京凯恩帝数控技术有限责任公司，南京华兴数控技术有限公司，沈阳高精数控技术有限公司、广州市诺信数字测控设备有限公司、北京发那科机电有限公司、西门子数控（南京）有限公司
本标准主要起草人：梁若琼、刘强、邵国安、何平、郑小年、李浙鲁、姚坚、许文娟、杨洪丽、白槟。 本标准所代替标准的历次版本发布情况为：
GB8129—1987.GB/T8129—1997.
I GB/T8129—2015
工业自动化系统机床数值控制词汇
1范围
本标准界定了机床数值控制领域中使用的概念词汇，包括一般术语和理解数控的专门术语。 本标准规定了这些术语的概念与定义，并指出了词条间的相互关系。 本标准适用于机床类数控产品的制造者及用户。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5271.1—2000信息技术词汇第1部分：基本术语（eqvISO/IEC2382-1：1993） GB/T5271.4—2000信息技术词汇第4部分：数据的组织（eqvISO/IEC2382-4：1999） GB/T5271.7—2008信息技术词汇第7部分：计算机编程（ISO/IEC2382-7：2000，IDT） GB/T8870.1—2012 自动化系统与集成机床数值控制程序格式和地址字定义第1部分：
点位、直线运动和轮廓控制系统的数据格式（ISO6983-1：2009，IDT）
GB/T19660一2005工业自动化系统与集成机床数值控制坐标系和运动命名（ISO841： 2001.IDT)
3术语和定义
下列术语和定义适用于本文件。 3.1一般术语 3.1.1
数值控制：数控 numerical control ; NC 用数值数据的控制装置，在运行过程中，不断地引人数值数据，从而对某一生产过程实现自动控制。
［GB/T5271.1—2000 3.1.2
计算机数值控制 I computerized numerical control ; CNC 用计算机控制加工功能（3.6），实现数值控制（3.1.1）。
3.1.3
分布式数值控制distributed numerical control；DNC 在生产管理计算机和多个数控（3.1.1）系统之间分配数据的分级系统。 注：直接数控（缩写也是DNC)是一过时的术语。该术语的意思是：一组数控机床与一个公共的零件程序（3.3.7)或
加工程序（3.3.8）存储器相连，需要时将数据提供给机床的控制系统，
1 GB/T8129—2015
3.1.4
轴 axis 机床的部件可以沿着其作直线移动或回转运动的基准方向。1)
3.1.5
传感器 sensor 由一物理量激励，给出表示该物理量大小的信号的装置。
3.1.6
绝对尺寸 absolute dimension 绝对坐标值absolutecoordinates 距一坐标系原点（datum）的直线距离或距基本坐标轴的角度
3.1.7
增量尺寸incremental dimension 增量坐标值 incremental coordinates 在一序列点的测量中，各点距其前一点的距离或角度值。
3.1.8
最小输入增量least inputincrement 在加工程序（3.3.8）中可以输人的最小增量单位
3.1.9
最小命令增量 least command increment 从数值控制装置发出的命令坐标轴（3.1.4)移动的最小增量单位。
3.1.10
刀具路径tool path 切削刀具上的规定点所走过的路径。
3.1.11
插补interpolation 在所需的路径或轮廓线上的二个已知点间，根据某一数学函数（例如：直线，圆弧或高阶函数）确定
其多个中间点的位置坐标值的运算过程。 3.1.12
适应控制adaptivecontrol 在控制系统运行过程中，根据实际测出的状况不断地调整控制系统的参数，实现实时控制的控制
方法。 3.1.13
通用处理程序general purposeprocessor 计算机的一种程序。该程序对零件程序（3.3.7）进行计算，为实际零件准备刀具位置数据（3.3.17）
但不考虑具体的加工机床。 3.1.14
后置处理程序 post processor 计算机的一种程序。通过具体机床和控制器的结合，该程序将通用处理程序（3.1.13）的输出变换
成适用某零件生产的加工程序（3.3.8）。
1）见GB/T19660—2005 2 GB/T 8129—2015
3.2字符 3.2.1
字符 characters 用于表示、组织或控制数据的一组元素符号。［GB/T5271.4一2000］注：字符可按表1分类：
表1字符分类
类型
示 例
数字字母表意字符专用字符信息传输控制字符格式定义符代码扩展符设备控制符
图形字符
控制字符
3.2.2
控制字符 Fcontrol character 出现于特定的信息文本中，表示某一控制功能的字符（3.2.1)［GB/T5271.4一2000]。 注1：控制字符可以被记录下来，以便在其后的动作中使用注2：控制字符不是图形字符，但是在某些情况下可以由图形表示。 注3：控制字符在GB/T1988—1998中说明。
3.2.3
删除字符 delete character 能去除存储介质上不需要的字符（3.2.1）的控制字符（3.2.2）。
3.2.4
程序段结束字符 Fend-of-block character 指示出输入数据（3.4.1）的一个程序段结束的控制字符（3.2.2）。
3.2.5
传输控制字符 F transmission control character 用于控制或实现数据终端设备间数据传输的控制字符（3.2.2）。［GB/T5271.4一2000 注：传输控制字符在GB/T1988—1998中说明。
3.2.6
取消cancel 取消以前已经命令的功能的命令（3.4.3）。
3.2.7
程序结束 end of program 表示工件加工结束的辅助功能（3.6.2）。 注1：程序段（3.3.2）的所有命令（3.4.3)执行完后，使主轴功能和其他功能（例如冷却功能）均被取消注2：用于使控制和/或机床复位2）。 2） 见GB/T8870.1—2012。
3 GB/T8129—2015
3.2.8
数据结束end of data 程序段（3.3.2）的所有命令（3.4.3）执行完后，使主轴功能和其他功能（例如冷却功能）均被取消的辅
助功能（3.6.2）。
注1：用于使控制和/或机床复位。 注2：这种复位将使程序回到程序的起始字符”。
3.2.9
程序停止program stop 程序段（3.3.2）的所有命令（3.4.3）执行完后，取消主轴功能和其他功能（例如冷却功能），并终止其
后的数据处理的一种辅助功能（3.6.2）2）。 3.2.10
复位reset 用来将装置恢复到预先确定的初始位置，但不一定是零状态的辅助功能（3.6.2）。
3.3编程 3.3.1
地址address （数控）在一个字开始处的字符（3.2.1）或一组字符，用来辨认其后的数据
3.3.2
程序段block （数控程序中为了实现一种操作的一组指令字的集合。 注1：各程序段由程序段结束字符（3.2.4）分开。 注2：在定位系统中，一个程序段包括位置的坐标值及完成该操作的辅助功能指令。
3.3.3
工序单planning sheet 为编制零件的零件程序（3.3.7）所准备的零件加工过程表
3.3.4
执行程序executive program (数控）在CNC(3.1.2)系统中，建立运行能力的指令集合。
3.3.5
运算语句 operational statement 程序的命令。其中含有功能助记符，其后有一个、多个或一组表明其指令性质的变量。
3.3.6
子程序subprogram 加工程序（3.3.8）的一部分。子程序可由适当的加工控制命令调用而生效
3.3.7
零件程序 part program 在自动加工中，为了使自动操作有效，按某种语言或是某种格式书写的顺序指令集。零件程序是写
在输人介质上的加工程序（3.3.8）。也可以是为计算机准备，经处理后得到加工程序（3.3.8）的输入数据 (3.4.1)。 3.3.8
加工程序machine program 在自动加工中，按自动控制语言和格式书写的顺序指令集。这些指令记录在适当的输人介质上，完
4
