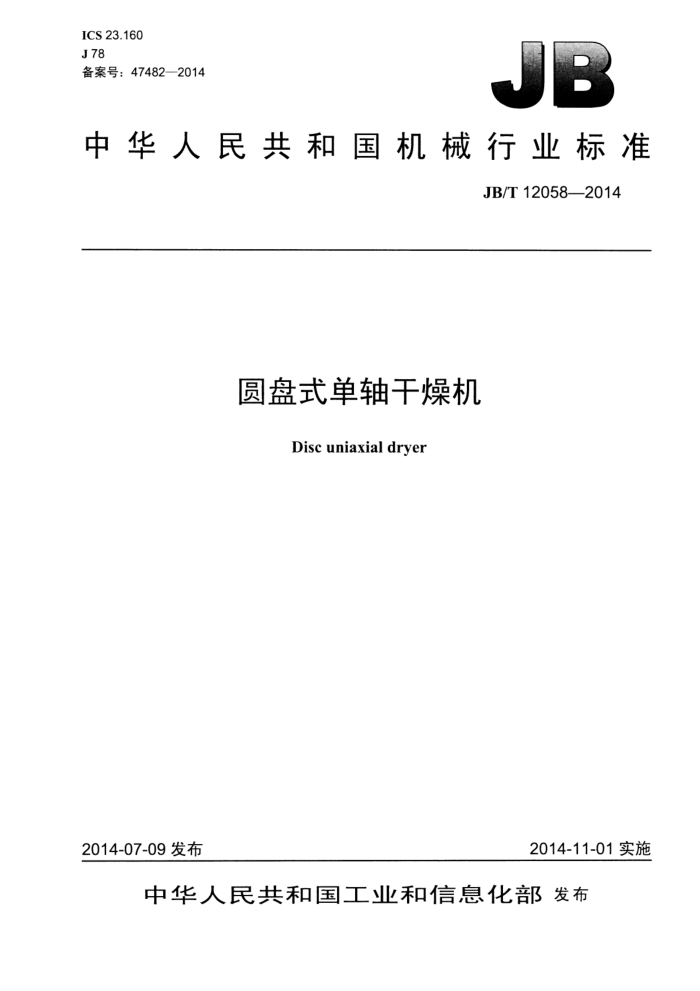

ICS 23.160 J78 备案号：47482—2014
中华人民共和国机械行业标准
JB/T 12058—2014
圆盘式单轴干燥机
Disc uniaxial dryer
2014-07-09 发布
2014-11-01实施
中华人民共和国工业和信息化都发布 JB/T 12058—2014
目 次
前言 1范围
规范性引用文件
2
3型号与标记
3.1型号编制. 3.2标记示例 4技术要求... 4.1材料. 4.2 外观.. 4.3 性能.. 4.4 电气系统安全性能. 5试验方法 5.1 材料试验 5.2外观试验， 5.3性能试验. 5.4　电气系统安全性能试验 6检验规则.. 6.1检验分类. 6.2出厂检验.
........
......
.......................
....·...
6.3 型式检验. 7 标志、 包装、运输及贮存 7.1标志 7.2 包装. 7.3运输. 7.4 贮存. 附录·（规范性附录）干燥强度、蒸汽单位耗量试验方法． A.1 试验条件.
5
A.2 试验用仪器 A.3 试验方法.. A.4 干燥强度计算 A.5 蒸汽单位耗量计算
.............
....... JB/T 12058—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业干燥设备标准化技术委员会（CMIF/TC25）归口。 本标准起草单位：天通吉成机器技术有限公司、中机生产力促进中心。 本标准主要起草人：周建中、雍春娥、平志韩、陈骝、王冉。 本标准为首次发布。
II JB/T 12058-2014
5.3 性能试验 5.3.1受压元件的材料、设计、制造、检验和验收按GB150的规定进行检验。 5.3.2 空载运转2h，用目测、耳听法检验，结果应符合4.3.2的规定。 5.3.3　按GB/T8196—2003中第8章的要求检验安全防护装置。 5.3.4用百分表测量两端支撑轴颈及密封用轴肩的径向圆跳动量。 5.3.5用点温计检测轴承温升，结果应符合4.3.5的规定。 5.3.6密封用气密性试验进行检验。试验前为进行试验而装配的临时受压元件应采取适当措施以保证安全。试验所用气体为干燥清洁空气。试验时应缓慢升压，压力升至0.05MPa后保压，然后对连接部位用肥皂液或者其他检漏液进行泄漏检查。 5.3.7干燥机负荷工作，在最高工作温度连续工作1h以后，用分度值不大于0.5℃的温度测定仪表，在保温壳体表面中间部位的圆周上等距离测量四点，分别记录其温度，取平均值。 5.3.8噪声声压级按JB/T5973--1992的要求进行检验，结果应符合4.3.8的规定。 5.3.9干燥强度按附录A的方法进行试验。 5.3.10蒸汽单位耗量按附录A的方法进行试验。 5.4电气系统安全性能试验 5.4.1电气系统保护联结电路的连续性、绝缘电阻、耐压试验分别按GB5226.1--2008中18.2、18.3、 18.4的规定进行检验。 5.4.2按钮、指示灯和显示器、配线、标记、警告标志和项目代号分别按GB5226.1一2008中10.2、 10.3、第13章、第16章的规定进行检验。 5.4.3电气系统采用PELV作防护的，按GB5226.1—2008中6.4的规定进行检验。 6检验规则
6.1检验分类
检验分出厂检验和型式检验。 6.2出厂检验 6.2.1出厂检验由制造单位按表1中的项目逐台检验。
表1 技术要求
检验项目材料外观性能
试验方法 5.1 5.2 5.3.1 ~ 5.3.5
4.1 4.2
4.3.1~4.3.5
电气系统安全性能
4.4
5.4
6.2.2当出现不合格项目，允许返修后重新检验。若出现不可修复项目，则该产品判为不合格品。 6.3型式检验 6.3.1有下列情况之一时，应进行型式检验：
a）新产品定型鉴定或投产鉴定； b）正式生产后，如结构、材料、工艺有较大改变，有可能影响产品性能;
3 JB/T 12058--2014
c）停产一年以上又再度恢复生产； d）出厂检验结果与上次型式检验有较大差异； e）国家质量监督机构提出进行型式检验要求。
6.3.2型式检验应包含本标准技术要求的全部项目。 6.3.3型式检验应从出厂检验合格的产品中按GB/T10111一2008的规定随机抽取一台进行检测。 6.3.4型式检验时，若有一项不合格，应加倍抽样复验该不合格项，如仍不合格，则应判定此次型式检验为不合格。
7标志、包装、运输及存
7.1标志 7.1.1每台产品应在适当明显的位置固定产品标牌，标牌的型式和尺寸应符合GB/T13306的规定。产品标牌的内容应包括：
a）产品型号、名称; b）产品主要参数； c）产品出厂编号、制造日期； d）制造单位名称、商标； e）产品执行标准编号。
7.1.2包装储运图示标志应符合GBT191的规定。 7.1.3运输、包装、收发货标志应符合GB/T6388的规定。 7.2包装 7.2.1产品包装应符合GB/T1338-能规定， 7.2.2 2产品的随机文件应包括：
a）产品检验合格证； b）使用说明书; c）仪表校验合格证、材质证明书、压力容器质量证明文件； d）装箱单。
7.3运输
产品的运输应符合国家铁路、公路和水路货物运输的规定，应有防雨雪和防晒的措施。 7.4贮存
产品应贮存在干燥、通风、无腐蚀性气体的室内或有遮蔽的场所，并应平稳放置。
4
