ICS 19.120 A 28
GB

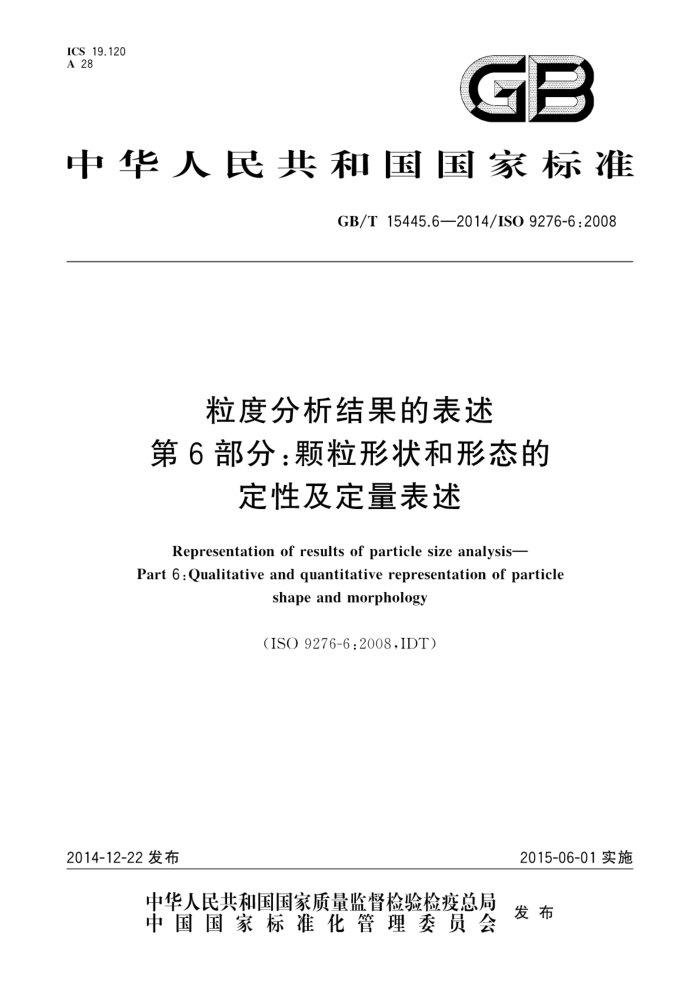

中华人民共和国国家标准
GB/T15445.6—2014/ISO9276-6:2008
粒度分析结果的表述第6部分：颗粒形状和形态的
定性及定量表述
Representation of results of particle size analysis- Part 6:Qualitative and quantitative representation of particle
shape and morphology
（ISO9276-6:2008.IDT)
2014-12-22发布
2015-06-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T15445.6—2014/ISO9276-6:2008
目 次
前言引言
范围 2 规范性引用文件 3 符号
形状描述方法的评价标准方法和描述符的分类 5.1 一般分类 5.2 形状级别 5.3 引入形状描述符的原则单一图像分析中可能产生的误差
5
6
形状描述符的生成 6.2 图像分辨率 6.3 二值化 6.4 计算形状描述符的算法形状描述符的归一化尺寸参数形状描述符 8.1 宏观形状描述符 8.1.1 通则 8.1.2 几何描述符 8.1.3 比例描述符 8.2 介观形状描述符 8.3 形状描述符的组合 8.4 粗糙度描述符附录A（规范性附录） 些计算方程附录B（资料性附录） 形状和粒度分布数据的描述方法实例参考文献
6.1
X
11
12
. GB/T15445.6—2014/IS09276-6:2008
前言
GB/T15445《粒度分析结果的表述》分为6个部分，已经或计划发布以下部分：
第1部分：图形表征；第2部分：由粒度分布计算平均粒径/直径和各次矩； -第3部分：将测定的累积粒度分布曲线拟合为标准模式：第4部分：分级过程的表征；第5部分：用对数正态概率分布进行粒度分析的计算方法；第6部分：颗粒形状和形态的定性及定量表述。
本部分为GB/T15445的第6部分本部分按照GB/T1.1一2009给出的规则起草本部分等同采用ISO9276-6：2008《粒度分析结果的表述第6部分：颗粒形状和形态的定性及定
量表述》（英文版）。
本部分做了下列编辑性修改：
用“本部分”代替“本国际标准”；删除国际标准中有关ISO的前言部分；增加有关标准编制说明的前言部分；
-
增加各表的编号、表名及表头。 本部分由全国颗粒表征与分检及筛网标准化技术委员会（SAC/TC168)提出并归口。 本部分起草单位：北京市理化分析测试中心、中机生产力促进中心、中国计量科学研究院、北京粉体
技术协会、北京市食品安全分析测试工程技术研究中心、瓮福（集团）有限责任公司。
本部分主要起草人：刘清珺、张涛、王海、高原、刘俊杰、张文阁、余方、侯长革、王散锋、周素红、 史连军。
II GB/T15445.6—2014/IS0 9276-6:2008
引言
目前对颗粒形状和形态的定性及定量表述有多种不同方法，即便是对于粒度这个术语而言，也没有统一定义。不同的粒度分析方法均基于对不同物理特征的测量。在GB/T15445.1中，粒度被定义为具有相同物理特征的球体的直径，即等效球直径。利用所谓特性函数，将其与首要关注的特征（例如流动性、味道和溶解时间)关联起来。
在颗粒表征方面，分级方法的广泛应用表明颗粒粒度通常都是一个重要的指标，但仅用颗粒粒度不
足以解释诸如粉体流动、混合、磨损或生物效应等颗粒现象。在颗粒系统中，颗粒形状和形态扮演着重要角色，因此有必要对这些特征进行定量表征和描述
包含附加形状参数的特征函数应与颗粒系统的特定属性有更好的关联。例如，通过特征函数，利用
磨粒大小及其边缘锐度信息，不仅能够区分新旧磨粒，还能定量预测磨料的研磨效果，
GB/T21649.1和ISO13322-2分别为静态和动态图像法进行颗粒粒度分析时的测量、描述和验证
方法提供了指导。图像分析技术的广泛工业应用需要颗粒大小、几何形状和形态等特征测量的标准方法。
颗粒的形状是其表面所有点构成的包络面。颗粒形态则是简单形状描述向复杂描述（如孔隙度、粗糙度和织构等特征)的延伸。
目前已有多种术语集用于颗粒形状和形态的描述（见第5章），这些描述可能对颗粒的分类或鉴别有帮助，但目前在软件应用中所必需的颗粒形状和形态定量术语的定义尚未达成足够共识，本部分的修订版本将涉及相关内容。
IV GB/T15445.6—2014/IS09276-6:2008
粒度分析结果的表述第6部分：颗粒形状和形态的
定性及定量表述
1范围
GB/T15445的本部分规定了对颗粒形状和形态进行定性及定量表述的规则和术语。 注1：为了对颗粒或颗粒系统进行更全面的描述，粒度信息可以与其他信息一起使用，但多数情况下不可以被替代注2：对样品中所有颗粒的形状进行等效处理具有很大的局限性，必须用其他颗粒特性的分布作为粒度分布的补充
(见 GB/T15445.1)。
注3：技术应用是选择适当的颗粒形状表征方法的决定性因素，因此本部分只限于工业应用中与物理特性相关的一
些表征方法。
注4：形状和形态问题通常都是三维的，但由于图像分析法的广泛应用，本部分中大多数定义实际上都是基于二
维的。 注5：利用第4章中评价标准，从第5章中各种描述符和方法中得到一组基础描述符（见第8章），这使得在第6章
所讨论的限制条件下，能够对不同的形状分析设备或方法进行直接比较，
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T15445.1—2008 粒度分析结果的表述 第1部分：图形表征（ISO9276-1：1998/Cor 1:2004,IDT)
GB/T21649.1—2008 粒度分析 图像分析法 第1部分：静态图像分析法（ISO13322-1：2004， IDT)
3符号
GB/T21649.1和GB/T15445.1中规定的符号及下列符号适用于本文件在GB/T15445.1中，符号用来表示颗粒粒度或者球体直径。考虑到符号d也常被用来表示该
值，在本部分中，符号x可被d代替。
不应使用或d之外的符号表示粒度本部分引用的符号见表1。
1 GB/T15445.6—2014/ISO9276-6:2008
表1 符号
符 号 A A box Ac 6 c CI Dr d cnin dimx d. E 1. LG N P Pc Rn s V 2A XE Fmx T Fmin TLF T 1G X Lmux min rp 1's rv α 2. 22 23
说 明
投影面积费雷特(Feret)盒面积颗粒边界的凸多边形面积分形维数图截距圆度球面凹度指数分形维数最小外接圆直径最大内切圆直径系列平行线的间距（用于Cauchy-Crofton公式，见A.1）厚度截距数（用于Cauchy-Crofton公式，见A.1) 测地线长度数量周长颗粒边界的凸多边形周长粗糙度表面积体积颗粒的面积等效直径长条形颗粒的厚度最大费雷特直径最小费雷特直径垂直于最小费雷特直径的费雷特直径，通常作为“长度” 长条形颗粒的测地线长度勒让德（Lengendre)惯性椭圆长轴的长度勒让德惯性椭圆短轴的长度颗粒的周长等效直径颗粒的表面积等效直径颗粒的体积等效直径角度或方向稳健性最大凹度指数凹度与稳健性的比值侵蚀数沃德尔(Wadell)球形度平均凹度
M Yep
2
