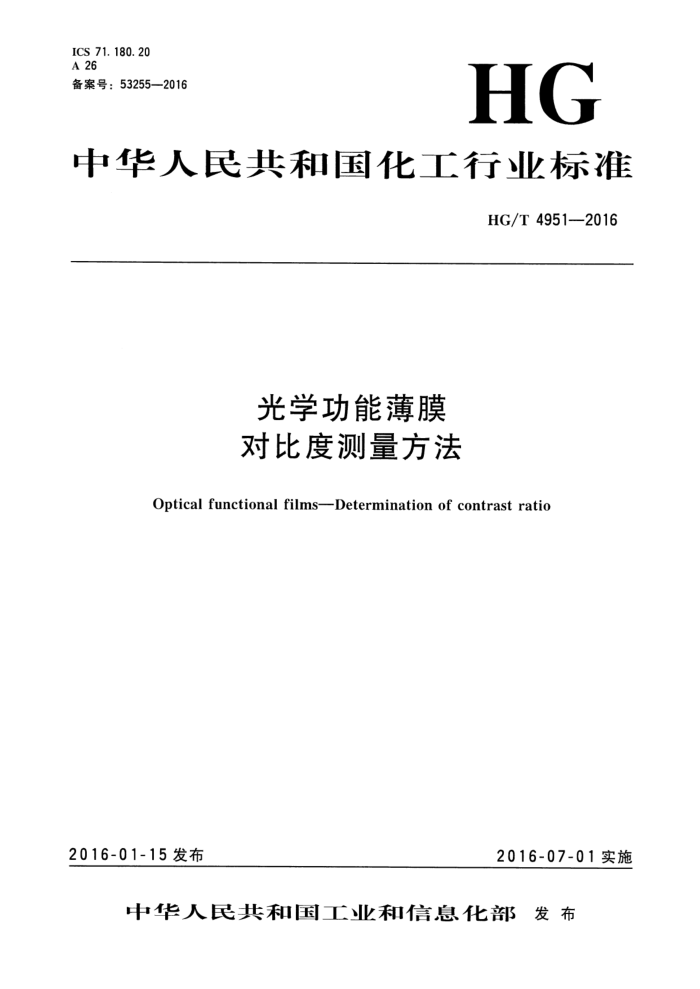

ICS 71. 180. 20 A 26 备案号：53255—2016
HG
中华人民共和国化工行业标准
HG/T 4951—2016
光学功能薄膜对比度测量方法
Optical functional films-Determination of contrast ratio
2016-01-15发布
2016-07-01实施
中华人民共和国工业和信息化部发布 HG/T 4951—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。 本标准起草单位：中国兵器工业集团第五三研究所、天诺光电材料股份有限公司、四川长虹电器
股份有限公司、中国乐凯集团有限公司。
本标准主要起草人：张瑞蓉、邱桂花、李斌、马苹苹、刘佳其、韩建龙、彭德权、于名讯、朱焰焰、霍新莉。
I HG/T4951—2016
光学功能薄膜对比度测量方法
1范围
本标准规定了平板显示器件显示屏用光学功能薄膜的暗室对比度及亮室对比度的测量方法，以及平板显示器件组装光学功能薄膜后暗室对比度提高率及亮室对比度提高率的计算方法。
本标准适用于光学功能薄膜的暗室对比度及亮室对比度的测量。
：规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18910.11一2012液晶显示器件第1-1部分：术语和符号 GB/T18910.61—2012 液晶显示器件第6-1部分：液晶显示器件测试方法光电参数 GB/T20871.2—2007 有机发光二极管显示器第2部分：术语与文字符号 GB/T20871.61—2013 有机发光二极管显示器第6-1部分：光学和光电参数测试方法 GB/T22181.1—2008 等离子体显示器件第1部分：术语与文字符号 GB/T22181.212008 等离子体显示器件第2-1部分：光学参数测量方法 GB/T22181.22—2008 等离子体显示器件第2-2部分：光电参数测量方法
3术语和定义
GB/T18910.11-2012、GB/T20871.2—2007、GB/T22181.1--2008界定的以及下列术语和定义适用于本文件。 3. 1
对比度提高率 improvement of contrast ratio ICR 平板显示器件组装光学功能薄膜后的对比度CRF与贴膜前对比度CRD相比提高的比率，由公式
（1）给出：
CRP-CRD×100 %
ICR
(1)
=
CRD
3. 2
暗室对比度提高率improvementofdarkroomcontrastratio DRICR 在照度低于11x的暗室环境中平板显示器件组装光学功能薄膜后对比度的提高率。
1 HG/T4951—2016
3. 3
亮室对比度100/70提高率improvementofbright-roomcontrastratio100/70 BRICR-100/70 在环境光以垂直面上照度为1001x、水平面上照度为701x的条件下照射到显示屏上时，平板显
示器件组装光学功能薄膜后对比度的提高率。 3. 4
亮室对比度#/#提高率 improvement ofbright-room contrastratio#/# BRICR-#/# 在环境光不是以通常的1001x/701x照度条件照射到显示屏上时，平板显示器件组装光学功能薄
膜后对比度的提高率。
注：符号“#//#”表示环境光照射到垂直面/水平面上的照度。
4 4标准测量条件
4. 1 环境条件
标准环境条件按照GB/T20871.61--2013中5.1的规定。若在非标准环境条件下测量，应在测量报告中注明。 4. 2 2标准测量暗室条件
按照GB/T22181.21—2008中5.2.1的规定。 4. 3 ：标准测量亮室条件
按照GB/T22181.22—2008中5.2.2的规定。 若测量照度与标准亮室条件不同，应在测量报告中注明。
5 测量装置
测量装置包括： a) 驱动电源； b) 驱动信号设备； c) 亮度测试仪； d) 照度计； e) 平板显示器件。
6试样
6. 1 光学功能薄膜
光学功能薄膜应均匀，表面平整、光滑，不应有气泡、折痕、划伤、异物和油污等。除非有特殊要求，可按产品标准规定。
2 HG/T4951—2016
6.2贴膜平板显示器件
将待测光学功能薄膜样品裁切成测量所需的平板显示器件屏幕大小，去除光学功能薄膜的离型膜及保护膜，按照该光学功能薄膜要求的贴合方法与平板显示器件组装，制成贴膜平板显示器件。贴膜平板显示器件应无气泡、翘边等。除非有特殊要求，可按平板显示器件标准规定。
7对比度的测量方法
7.1测量开始条件
测量开始前，未贴膜平板显示器件、贴膜平板显示器件及其他测量装置在规定的测量条件下工作 30min以上，性能达到稳定。
LCD显示器件的测量按照GB/T18910.61一2012中4.1的规定；OLED显示器件的测量按照 GB/T20871.61—2013中5.3的规定；PDP显示器件的测量按照GB/T22181.21—2008中5.3或 GB/T22181.22—2008中5.3的规定。 7.2测量信号的输入
从驱动信号设备上将显示（H/r）×（V/.r）尺寸白窗口A.的测量信号输人到平板显示器件上，如图1所示。测量输人信号使白色窗口达到最大亮度，同时显示屏的其他部分为最小亮度（黑屏）。
A
O
文
O
1
0
X/A
A,
n
0 HixX
O
HIx
HIx
图1最小亮度测量图（图中圆圈为亮度测量位置）
7.3暗室对比度的测量方法
将环境光照度调整到4.2规定的暗室条件。 7.3.1暗室条件下（100/x2）%窗口亮度测量
测量白色窗口中央的亮度，用符号LDR1/z2表示。测量区域应在显示屏幕的（100/α2）%窗口区域中心。
注：表示将平板显示器件显示屏的高度及宽度进行等分（x=3，4，5，6，7.8，9，10中的一种）。 7.3.2暗室条件下最小亮度测量
分别测量A1、A2、A3、A4中心区域的亮度LDRimin（其中i=1，2，3，4），位置同图1。 最小亮度LDRmin由公式（2）定义：
3 HG/T4951—2016
BRCRF-100/70—BRCRD-100/70
(8)
X100%
BRICR-100/70=
BRCRD-100/70
式中： BRICR-100/70 0——环境光垂直面上照度为100Ix、水平面上照度为701x条件下的亮室对比
度提高率；
BRCRD-100/70——100/70亮室条件下未贴膜平板显示器件对比度（其测量方法见7.4.1~7.4.3)； BRCRF-100/70——100/70亮室条件下贴膜平板显示器件对比度（其计算方法见7.4.1～7.4.3）。
8.3定义亮室对比度#/#提高率的方法
在环境光不是以通常的1001x/701x照度的条件下，按照7.4.1、7.4.2及7.4.4规定的方法分别测量未贴膜平板显示器件对比度BRCRD-#/#及贴膜平板显示器件对比度BRCRF-#/#。
亮室对比度提高率BRICR-#／由公式（9）定义：
BRCR-#/#一BRCRD-#/×100 %
(9)
BRICR-#/#= 式中： BRICR-#／#一一环境光照射到垂直面/水平面上的照度为#/#时的亮室对比度提高率； BRCRD-##-—书/#亮室条件下未贴膜平板显示器件对比度（其测量方法见7.4.1、7.4.2及7.4.4)； BRCRF-#/#一 -#／#亮室条件下贴膜平板显示器件对比度（其计算方法见7.4.1、7.4.2及7.4.4)。
BRCRD-#/#
-
9 测试报告
测试报告应包括下列内容： a) 测试日期； b) 测试温度、湿度等环境条件； c) 测量所依据的标准名称及代号； d) 测量装置名称、型号； e) 测量时平板显示器件的摆放位置、照明条件； f) 被测光学功能薄膜的描述及与平板显示器件的组装方法； g) 非标准测量条件下的其他任何测试条件； h) 测量结果：暗室和亮室条件下的窗口亮度、最小亮度、对比度及对比度提高率； 2
任何其他的相关信息。
