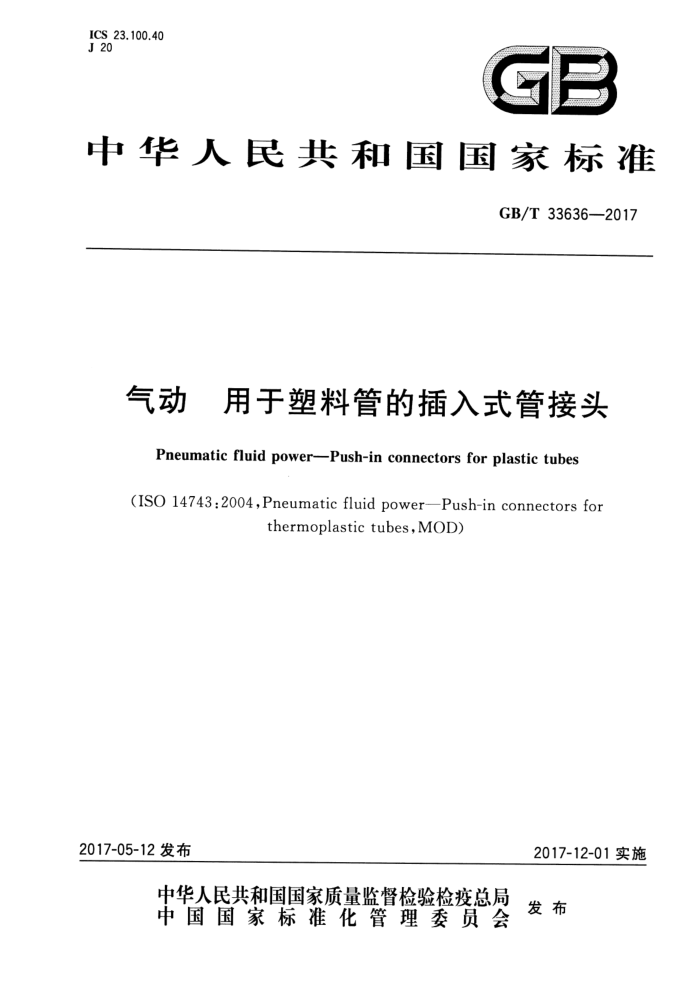

ICS 23.100.40 J 20
GP
中华人民共和国国家标准
GB/T 33636—2017
气动 用于塑料管的插入式管接头 Pneumatic fluid power-Push-in connectors for plastic tubes (ISO 14743:2004,Pneumatic fluid power—Push-in connectors for
thermoplastic tubes, MOD)
2017-05-12发布
2017-12-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会 发布 GB/T 33636—2017
目 次
前言
范围规范性引用文件术语和定义
1 2 3 4 一般要求 5 结构特征
管子外径设计标识
6
7
8 9 性能要求和测试 10 型号编制 11 标注说明
12 14 15 17 19 20
附录A（规范性附录) 供测试用的聚酰胺管. 附录B（规范性附录） 供测试用的聚氨酯管附录C（资料性附录） 带振动的周期耐久性测试试件安装示意图参考文献 GB/T 33636—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO14743：2004《气动用于热塑性塑料管的插人式管接头》。 本标准与ISO14743：2004的技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等同采用国际标准的GB/T5565代替了ISO1746（见附录A）； ·用修改采用国际标准的GB/T13277.1—2008代替了ISO8573-1（见9.7.2.6）； ·用等同采用国际标准的GB/T14038代替了ISO16030（见表2)； ·用等同采用国际标准的GB/T17446代替了ISO5598（见第3章）。 修改了图1a)中5的标注位置；修改了泄漏测试中泄漏量的测试方法（见9.7.2.5）；修改了泄漏测试的泄漏量（见9.7.4）；修改了图10与图11中的P，标记点；修改了“附录A”和“附录B”中推荐使用的管子材料的硬度（见A.2、B.2)；修改了“附录A”和“附录B”中环境温度的公差值（见A.4.2.1和B.4.2.1)。
-
为便于使用，本标准还对ISO14743：2004做了下列编辑性修改：
为与现有标准系列一致，将标准名称改为《气动用于塑料管的插人式管接头》； --增加了附录C(资料性附录)“带振动的周期耐久性测试试件安装示意图”；在“参考文献”中，将国际标准的名称改为最新版名称。 本标准由中国机械工业联合会提出。 本标准由全国液压气动标准化技术委员会（SAC/TC3)归口。 本标准起草单位：浙江亿日气动科技有限公司、无锡气动技术研究所有限公司、宁波以赛亚气动成
套有限公司、国家气动产品质量监督检验中心、宁波亚德客自动化工业有限公司、烟台未来自动装备有限责任公司、宁波索诺工业自控设备有限公司、北京航空航天大学。
本标准主要起草人：王文魁、王广建、杨燃然、王春丽、林开峰、范海浪、路波、徐伟、方清华、陈早阳、 曹常贞、郭学敬、单位银、张优波、石岩。
I GB/T33636—2017
气动用于塑料管的插入式管接头
1范围
本标准规定了外径为3mm～12mm的塑料管所用的插人式管接头的设计和性能的一般要求及测试方法，
本标准适用于气动系统中使用的插人式管接头（埋人式管接头除外）的测试。 本标准不适用于气制动系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T3103.1一2002紧固件公差螺栓、螺钉、螺柱和螺母（idtISO4759-1：2000） GB/T5565橡胶或塑料增强软管和非增强软管弯曲试验（GB/T5565—2006，ISO1746：1998，
IDT)
GB/T13277.1—2008压缩空气第1部分：污染物净化等级（ISO8573-1：2001，MOD） GB/T 14038 8气动连接气口和螺柱端（GB/T14038一2008，ISO16030：2001/Amd.1：2005，
IDT)
GB/T 17446 流体传动系统及元件词汇（GB/T17446--2012，ISO5598：2008，IDT) 3术语和定义
GB/T17446界定的术语和定义适用于本文件。
4一般要求
4.1材料 4.1.1 管接头应由能够满足性能要求的材料制造。 4.1.2为确保与锁紧机构连接，尾管型管接头的插杆和堵头型管接头应选用合适的热塑性塑料制造。 4.2压力和温度 4.2.1 当环境温度在一20℃～十80℃，工作压力在一0.09MPa～1.6MPa时，插人式管接头应能提供可靠的连接。 4.2.2管接头总成应满足第9章规定的性能要求。 4.2.3管接头应能满足或严于附录A中规定的管子最高温度与压力的组合。当所用管路的额定压力较低时，管子和管接头组件的最高工作压力应是该管路的额定工作压力。 5结构特征
结构设计由制造商自行选定。图1表示两种设计实例。 GB/T 33636—2017
N
6
b) 密封装置位于锁紧机构之前
a) 密封装置位于锁紧机构之后
说明： —本体； 2— 管子挡台；
5 释放环； 6- 移动按钮； 7 管子； 8~ 管子插入方向。
1
管子卡环； 4 管子密封圈；
3-
图1 塑料管用插入式管接头结构
管子外径
6
管子外径应从下述尺寸选取： 3mm、4mm、6mm.8mm、10mm和12mm。
7 设计
7.1图2～图7中插入式管接头尺寸应符合表1表4的规定。 7.2六角对边宽度的公差应符合GB/T3103.1一2002规定的产品等级C；六角最小外接圆的尺寸应为对边宽度尺寸的1.092倍。 7.3具体的轮廊尺寸可由制造商选定，但应符合各相应表格的规定。
(lo
图2 管子插入深度
表1 管子最大插入深度
单位为毫米
插人深度L最大
管子外径D
16 18 19 20 24 25
3 4 6 8 10 12
2 GB/T33636—2017
S
图3螺柱端管接头(SDS)
表2 螺柱端管接头(SDS)尺寸
管子外径 D/mm 3
螺纹代号 di M3 M5 M5 M7 M7 G1/8 G1/8 G1/4 G1/4 G3/8 G3/8 G1/2
Sb/mm 最大 8 10 12 12 14 14 17 19 19 22 22 26
L./mm 最大 10 17 22 22 23 23 24 24 27 27 30 30
流道直径d:/mm
最小 1.2 1.8 2 2.5 4 4 5.5 6 7.5 8 10 10
4
6
80
10
12 螺纹和螺柱端按照GB/T14038。 六角对边尺寸或外径由制造商选定。
b
2
LS
图4直角分支T型管接头（SWRT)
3 GB/T 33636—2017
pd,
图5直线分支T型管接头（SWBT）
-
pd,
图6 直角二通管接头（SWE）
表3 直角分支T型管接头（SWRT)、直线分支T型管接头（SWBT）、直角二通管接头（SWE)的尺寸
流道直径d:/mm
管子外径 螺纹代号 D/mm
d2/mm 最大 10 10 13 13 15 15
Sb/mm 最大
Lz/mm 最大
Ls/mm 最大 16 18 21 21 26 26
最小 1.2 1.8 2 2.5 4 4
di M3 M5 M5 M7 M7 G1/8
19 19 21 21 23 23
6 10 10 12 14 14
3
6
4 GB/T33636—2017
表3(续)
管子外径 D/mm
螺纹代号 di G1/8 G1/4 G1/4 G3/8 G3/8 G1/2
dz/mm 最大 17 17 22 22 24 24
Sb/mm 流道直径dt/mm 最大
L3/mm 最大 28 28 32 32 37 37
L2/mm 最大 26 26 29 29 32 32
最小 5.5 6 7.5 8 10 10
14 19 19 22 22 26
8
10
12
螺纹和螺柱端按照GB/T14038。 六角对边尺寸或外径由制造商选定。
odl
d,
图7铰接二通管接头(BJE)
表 4 铰接二通管接头（BJE)的尺寸
螺纹代号 L/mm Ls/mm Ls/mm L,/mm S/mm 流道直径d:/mm
管子外径 D/mm
最大 20 20
di M3 M5
最大 10 10
最大 22 25
最大 5 8
最大 6 10
最小 1.2 1.8
3
5
