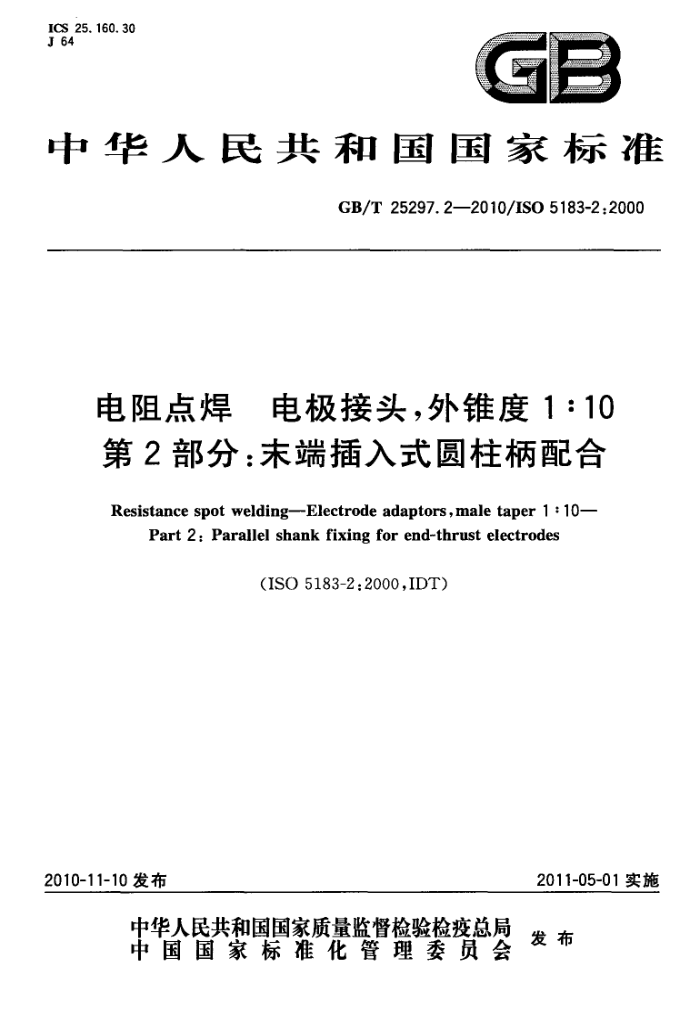

ICS,25. 160. 30 J 64
ge
中华人民共和国国家标准
GB/T 25297.2—2010/IS0 5183-2:2000
电阻点焊 电极接头，外锥度1：10 第2部分：未端插入式圆柱柄配合 Resistance spot welding--Electrode adaptors , male taper 1 : 10-
Part 2: Parallel shank fixing for end-thrust electrodes
(ISO5183-2:2000,IDT)
2011-05-01实施
2010-11-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T25297.2—2010/IS05183-2:2000
前言
GB/T25297《电阻点焊 电极接头，外锥度1：10》涉及的范围为电阻点焊机用的电极接头，分为 2个部分，分别是：
一第1部分：圆锥配合，锥度1：10；第2部分：末端插入式圆柱柄配合。 本部分为GB/T25297的第2部分。 本部分等同采用ISO5183-2：2000《电阻点焊 电极接头，外锥度1：10 第2部分：末端插人式圆
柱柄配合》。
本部分由中国电器工业协会提出。 本部分由全国电焊机标准化技术委员会（SAC/TC70)归口。 本部分起草单位：成都三方电气有限公司、深圳市瑞凌实业股份有限公司、四川大学、天津七所高科
技有限公司、成都电气检验所。
本部分主要起草人：李晋川、陈凯、邱光、刘衍阔、华鸣。
I GB/T25297.2—2010/ISO5183-2:2000
电阻点焊电极接头，外锥度1：10 第2部分：末端插入式圆柱柄配合
1范围
GB/T25297的本部分规定了电阻点焊电极接头的尺寸及公差。该电极接头采用1：10的外锥度连接电极帽（见JB/T3948），采用圆柱柄将其固定在电极握杆（见JB/T10256.3）上。 2规范性引用文件
下列文件中的条款通过GB/T25297的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T4281电阻焊电极和附件用材料(JB/T4281—1999，ISO5182：1991MOD） JB/T3948电阻点焊电极帽（JB/T3948—1999，ISO5821：1979，MOD） JB/T10256.3电阻点焊电极握杆第3部分：末端插人式圆柱柄配合（JB/T10256.3—2001，
ISO8430-3:1988,MOD) 3尺寸
电极接头的尺寸应符合图1和表1的要求。 4标志
符合本部分要求的电极接头的标志应包括以下内容： a） 名称（即“点焊电极接头”)； b）本部分的标准代号GB/T25297.2； c) 电极接头的型号，应符合图1要求； d) 直径dt，单位为毫米（mm）； e) 长度l1，单位为毫米（mm）； f) 电极接头的材料，应符合JB/T4281要求。 例如：直径d=16mm、长度l1=68、材料型号A2/1的C型点焊电极接头，应标志为：
点焊电极接头GB/T25297.2-C-16×68-A2/1
5材料
电极接头的制造材料应符合JB/T4281的规定，并优先选取A组2型材料。 6标记
符合本部分要求的电极接头应以第4章规定的标志作标记，但不包括名称和本部分的标准代号。 例如：A-16×68-A2/1
1 GB/T25297.2——2010/IS5183-2:2000
尺寸单位为毫米(mm) 表面粗糙度单位为微米(μm） Ra 1. 6/
1:10
2
C型：一面开有冷却孔的直接头
a)
Rg1.
1:10
R
d p
b）D型：二面开有冷却孔的直接头
42
Ra 1. 6/
S o
c）E型：双轴式接头
注：图c)没有显示冷却孔，但是电极接头可以像C型那样在一面开有冷却孔，也可以像D型那样在二面开有冷
却孔。
a规基准面上的圆锥直径。
b本长度以外的表面不能出现损坏，也不能作标记。 C量规基准面。 d电极帽，见JB/T3948。 e电极握杆，见JB/T10256.3。
图1电极接头
2 GB/T25297.2-2010/IS05183-2:2000
表1C型、D型和E型电极接头的尺寸
单位为毫米
1
di d2* ds h11 12.5 10 6. 5 12.5 6.5 9 68.5* 78.5 91.5 108.5 128.5 153.5 - 16 12 8 16 8 11 68c 78c 91 108 128 153 168 188 20 15 10. 5 20 10 14
2 ±0.5
Ls
1gb=
40 50 63 80 100 125 (140) 160 (180) 200
一 一 -
78° 91° 108 128 153 168 188 208 228
量规基准面上的圆锥直径。 b括号内的数值为非优选值。 不适用于E型接头。
a
