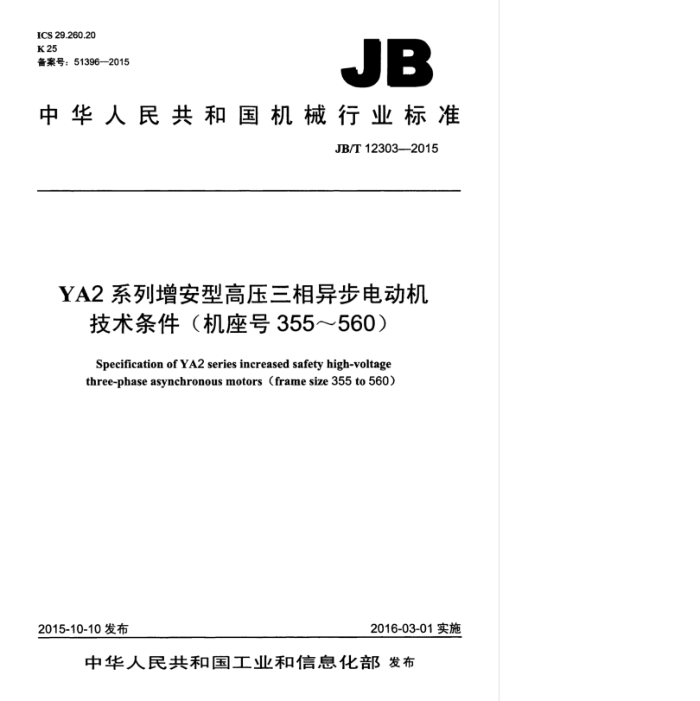

ICS29.260.20 K25 备案号：51396-2015
JB
中华人民共和国机械行业标准
JB/T12303—2015
YA2系列增安型高压三相异步电动机
技术条件（机座号355～560）
Specification of YA2 series increased safety high-voltage three-phase asynchronous motors (frame size 355 to 560)
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化发布 JB/T12303-2015
目 次
前言 1范围 2规范性引用文件 3型式、基本参数与尺寸 4技术要求. 5 试验方法， 6 检验规则. 7 标志、包装及保用期，
6 .11 12 13
图1外形安装图及尺寸图2 电动机E时间最小值与起动电流比I/IN的关系
表1 机座号与转速及功率的对应关系表2 安装尺寸及公差.. 表3轴伸键尺寸及公差表4径向圆跳动公差表5 平行度公差.. 表6 平面度公差表7 键槽的对称度公差表8 效率和功率因数的保证值表9 堵转转矩对额定转矩之比的保证值. 表10 堵转电流对额定电流之比的保证值表11 电气性能保证值的容差表12 温升试验断电后的间隔时间，表13 最高表面温度表14 电动机部位的温升限值表15 对于不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值） ..10 表16 电气间隙、爬电距离
5
6
6
8
8 #8
聘
.11 12 14
表17 试验项目表18 出线端标志 JB/T12303—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本标准负责起草单位：佳木斯电机股份有限公司、江苏锡安达防爆股份有限公司。 本标准参加起草单位：南阳防爆电气研究所有限公司、南阳防爆集团股份有限公司、国家防爆电气
产品质量监督检验中心、河南省电气防爆安全重点实验室。
本标准主要起草人：常颜芹、游乐兮、王军、赵岩、赵勇、穆大玉、靳芝。 本标准为首次发布
I JB/T12303—2015
YA2系列增安型高压三相异步电动机
技术条件（机座号355一560）
1范围
本标准规定了YA2系列增安型高压三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装及保用期。
本标准适用于YA2系列增安型高压三相异步电动机（机座号355～560）（以下简称电动机）。凡属本系列电动机所派生的各系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755-2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式安装型式及接线盒位置的分类（IM代码） GB/T1032一2012三相异步电动机试验方法 GB1958--2004产品几何量技术规范（GPS） 形状和位置公差检测规定 GB1971一2006旋转电机线端标志与旋转方向 GB/T1993一1993旋转电机冷却方法 GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h
循环）
GB3836.1—2010 爆炸性环境第1部分：设备通用要求 GB3836.2一2010爆炸性环境第2部分：由隔爆外壳“d保护的设备 GB3836.3一2010爆炸性环境第3部分：由增安型“e”保护的设备 GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55~
1080
GB/T4772.2-1999旋转电机尺寸和输出功率等级第2部分：机座号355～1000和凸缘号1180～ 2360
GB/T4942.1一2006旋转电机整体结构的防护等级（P代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.32008旋转电机噪声测定方法及限值第3部分：噪声限值 GB/T22715—2008交流电机定子成型线圈耐冲击电压水平
3型式、基本参数与尺寸
3.1电动机型号由系列代号和规格代号两部分组成。 JB/T12303—2015
示例： YA2 -4501-4
规格代号，表示轴中心高450mm，1号铁心长，4极系列代号：Y表示三相异步电动机，A表示增安型，2表示第2次改型设计
3.2 2电动机应按GB3836.3--2010的规定制成增安型，防爆标志为ExeIAT1Gc、ExeIAT2GcExe AT3 GcEx eIIBT1 Gc-Ex eIIBT2Gc-Ex eIIBT3Gc-Ex eII CT1 Gc.Ex e CT2 Gc-Ex e IICT3 Gc（按GB3836.1—2010的规定）。 3.3 3电动机的外壳防护等级为IP55（按GB/T4942.1一2006的规定） 3.4 电动机的冷却方法为IC411（按GB/T1993一1993的规定》。 3.5 电动机的结构及安装型式为IMB3（按GB/T997一2008的规定）。 3.6 电动机的定额是以连续工作制（S1）为基准的连续定额 3.7 电动机的额定频率为50Hz，额定电压为6000V或3000V。 3.8 电动机应按下列额定功率制造：
160kw.185kw.200kw.220kW.250kw.280kw.315kw.355kw.400kW、450kW.500kw. 560kw.630kw.710kw.800kw.900kw1000kW.1120kw.1250kW.1400kw. 3.9 电动机的机座号与转速及功率的对应关系应符合表1的规定。
表1机座号与转速及功率的对应关系
同步转速 r/min 1 500
机座号
750
3.000
1000
功率 kw
185 200 220 250 280 315 355 400 450 500 560 630 710 800 900 1000 1120 1250 1400 一
185 200 220 250 280 315 355 400 450 500 560 630 710 800 900 1000 1120 1 250 1 400
1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4
一 - 一 - 160 185 200 220 2.50 2.80 315 355 400 450 500 560 630 710 800 900
160 185 200 220 250 280 315 355 400 450 500 560 630 710 800 900 1000 1120 1250
355
400
450
500
560
注：机座号后面的数字1、2、3、4分别代表同一机座号和转速下不同的功率。 3.10 电动机尺寸及公差应符合以下规定：
a）电动机的安装尺寸及公差应符合表2的规定， 外形尺寸参考表2的规定。外形安装图及尺寸符
号如图1所示。
2 表2 安装尺寸及公差
安装尺寸及公差 mm
外形尺寸（限值） mm
D
E
F
G
K
B
C
H
A
机
座 极数 基 极 基 极 基 极 基 极 基 极 基 极 基 极 基 极 基 极
本 限 本 限 本 限 本 限 本 限 本 限 本 限 本 限 本 限 AB AD BB HD L 尺 偏 尺 偏 尺 偏 尺 偏 尺 偏 尺 偏 尺 偏 尺 偏 尺 偏寸 差 寸 差 寸 差 寸 差 寸 差 寸 差 寸 差 寸 差 寸 差
号
75 100 85 110 95 120
2 4、 6 2 4~8 2
140 ±0.50 20 210 ±0.57 28 170 ±0.50 22 0 76
67.5 90
28 +0.52 790 111012502 2000
630 ± 1.40 900 [±1.40] 254
355
355
0
860
0.052
+0.035 +0.013
870
120013402200
710
400
400
1000
210 ±0.57 28 170 ±0.50 25 210
100 86 0.2 109 119
0
±1.75 5280
35
± 1.75
950 930 1340 1300 2310
1120
450
450 4 800
0
32 0.062 28 0.052 0 100
0 1.0
±4.0 130 +0.040 250
68 2
+0.015 +0.035
+0.62 0
110 +0.013 210 130 140
425*
500 4 900
1080 970 1490 12802610
1250
±0.57 32
119 128 0.3
500
315
0
36 32 0.062 119 0.2 0. 36
6. 8 2
250
±2.10
42
±2.10
+0.040 +0.015
0
530
130 150 160
JB/T123032015
138 147 0.3
560
560 4 1000
1400
1180 1030 1680 1380 2.900
0
355
300 ±0.65 40
6、8 采用滑动轴承电动机的C尺寸：其极限偏差不包括轴向审动量
L JB/T12303—2015
AD
EH
O
V
UWOO
日
9
4XK
H
(BB) L
(AB)
图1外形安装图及尺寸
