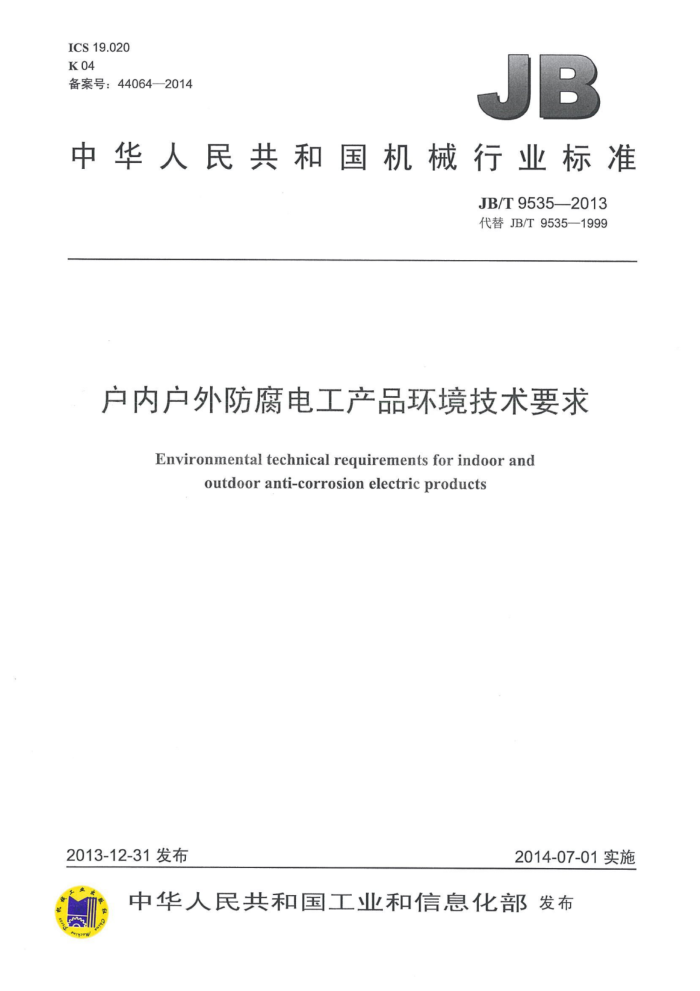

ICS19.020 K04 备案号：44064—2014
：
中华人民共和国机械行业标准
JB/T9535—2013 代替JB/T9535—1999
户内户外防腐电工产品环境技术要求
Environmental technical reguirements for indoor and
outdoor anti-corrosion electric products
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T9535—2013
目 次
前言 1范围 2规范性引用文件 3符号. 3.1环境条件 3.2特殊气候条件. 3.3化学活性物质条件， 4防护类型和使用环境条件 5技术要求 6试验方法与检验规则. 7标志、包装、运输、贮存与供应表1五种环境防护类型电工产品相应的使用环境条件等级表2气候环境条件（K）表3特殊气候环境条件（Z) 表4生物环境条件（B）表5化学活性物质环境条件（C) 表6机械活性物质环境条件（S）表7防腐电工产品人工模拟环境试验选用项目
心
6 JB/T9535—2013
前言
本系列标准包括以下5个标准：
-JB/T9535户内户外防腐电工产品环境技术要求； JB/T9536 5户内户外防腐低压电器环境技术要求； -JB/T9537户内户外防腐防爆异步电动机（机座号45～710）环境技术要求； JB/T6743 3户内户外钢制电缆桥架防腐环境技术要求； -JB/T7576户内外防腐蚀旋转电机环境技术要求。
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T9535—1999《户内、户外防腐电工产品环境技术要求》，与JB/T9535—1999相比
主要技术变化如下：
一增加第3章“符号”，对此后相应的章节号进行调整一为了便于阅读与查找，将4.3.1、4.3.2、4.3.3、4.3.4、4.3.5的内容合并为表1，对此后的表序
号作相应调整。 按照阅读习惯，将表2原脚注1)、2)、3)、4)、5）依次对应改为a、b、c、d、e，对原缺失编号的脚注4）增加编号（现对应脚注d)； -5.7中的各条根据标准格式要求，改为列项形式；表3增加4Zh1、3Zh1和3Zh2此3个特殊环境条件等级及对应的条件：表7的备注一列中增加对试验具体参数的建议规定，并增加相应注释，以便用户进行相应试验的时候选用；
一
—增加6.7。 本标准由中国机械工业联合会提出。 本标准由全国电工电子产品环境条件与环境试验标准化技术委员会（SAC/TC8）归口。 本标准起草单位：广州电器科学研究院、国电南京自动化股份有限公司。 本标准主要起草人：黄开云、陈建华。 本标准所代替标准的历次版本发布情况为：
ZBK04001—1989; JB/T9535—1999。
II JB/T9535—2013
户内户外防腐电工产品环境技术要求
1范围
本标准规定了在各种户内、户外防腐蚀电工产品（以下简称防腐电工产品）的防护类型和使用环境条件、技术要求、试验方法、检验规则、标志、包装、运输、贮存与供应等。本标准未作规定及说明者应符合各类防腐电工产品标准的规定。
本标准适用于各类防轻腐蚀、防中等腐蚀和防强腐蚀电工产品。 本标准不适用于防爆、船用等其他特殊环境电工产品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.4——2008 电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h
循环）
GB/T2423.16—2008 电工电子产品环境试验第2部分：试验方法试验J及导则：长霍 GB/T2423.17-—2008 电工电子产品环境实验第2部分：试验方法试验Ka：盐雾 GB/T2423.24—2013 电工电子产品环境试验第2部分：试验方法试验Sa：模拟地面上的太阳
辐射及其试验导则
GB/T2423.33—2005 电工电子产品环境试验第2部分：试验方法试验Kca：高浓度二氧化硫试验
GB4208—2008 外壳防护等级（IP代码） JB/T4159—2013 热带电工产品通用技术要求 JB/T4375—2013 电工产品户内户外腐蚀场所使用环境条件
3符号
3.1环境条件
K- 气候条件：Z一一 特殊气候条件：B一 生物条件：C一 化学活性物质条件：S- 一机械活性物质条件。 3.2特殊气候条件
Zh——热辐射；Za—周围空气运动；Zw——降雨以外的水。 3.3化学活性物质条件
C2— 轻腐蚀条件：C3一一中等腐蚀条件：C4- 强腐蚀条件。 JB/T95352013
防护类型和使用环境条件
4
4.1 防腐电工产品的防护类型是指电工产品在一定的腐蚀性环境中使用时，为保证产品的可靠性与使用寿命而采取相应防护措施的产品类型。 4.2防腐电工产品的防护类型分为户外防轻腐蚀型（代号W)；户外防中等腐蚀型（代号WF1)；户外防强腐蚀型（代号WF2）；户内防中等腐蚀型（代号F1）；户内防强腐蚀型（代号F2），共五种防护类型。 4.3五种防护类型防腐电工产品的环境条件等级规定见表1。
表1五种环境防护类型电工产品相应的使用环境条件等级
环境防护类型
使用环境条件等级
适用条件
户外防轻腐蚀型（W）户外防中等腐蚀型（WF1）适用于各类防中等腐蚀的户外型电工产品 4K1/4Zh1/4Za4/4Zw7/4B1°/4C3/4S3
适用于各类防轻腐的户外型电工产品
4K1ab/4Zh1/4Za4/4Zw7/4B19/4C2/4S2
医用于各类防强腐蚀的户外型电工产品
户外防强腐蚀型（WF2 户内防中等腐蚀型（1） 适用于各类防中等腐蚀的户内型电工产品户内防强腐蚀型 (F2)
4K1b/4Zh1/4Za4/4Zw7/4B1°/4C4/4S4 3K5L/3Zh1/3Za5/3Zw9/3B2/3C3/3S3 3K5L/3Zh1/3Za5/3Zw9/3B2/3C4/3S4
适用于各类防强腐蚀的户内型电工产品
等使用环境条件等级的说明见JB/T4375
4K1、4B b当使用部门提出 低温为-35 的要求时， 用4K2代替4K1 按特殊订货考虑
2013
当化学活 活性物质条件等级达 到C3、C4时，生物条 件4B1 3B2不考虑霉菌、真菌条件。 4.4五种防折 护类型防腐电工产品的适用环境条件的参数值见 表2表6
中
气候环境条件 (K)
2
防护类型
环境参数气候环境参数
VWFI 4K1 20
W
WF2
F2
4K2 3K5L 3K5L
4K2 35
4K2 35
4K1 20
4K
-5
a）低温 b）高温 c）低相对湿度 d）高相对湿度 e）低绝对湿度 f）高绝对湿度 g）温度变化率b K/min
20
35
-5
中
℃ % a % a g/m3 g/m3
40
10 100
5 95
0.15 0.15 ° 0.15 0.15e 0.15 25
0.15 25 c
1 29
1 29
25°
25
25 °
25
0.5 70 106
kPa kPa W/m2
h）低气压c i）高气压 j）太阳辐射 k）热辐射 1）周围空气运动 m）凝露条件 n）降水条件（雨、雪、雷） o）降雨强度
1120
700
见表3 见表3 有
有 6 5
无
mm/min
p）雨水温度（低）d℃
2 JB/T9535—2013
表2气候环境条件（K） (续）
防护类型
环境参数气候环境参数
WF1 4K1
WF2
W
F1 3K5L 3K5L
F2
4K1
4K2
4K2
4K1
4K2
q）降雨以外的水 r）结冰和结霜条件
见表3 有
相对湿度受绝对湿度的限制。因此，对于环境参数a）和c)、b）和d)，表1中所规定的严酷等级不会同时出现
a
b 温度变化率按5min的平均值。 70kPa通常约相当于海拔3000m。由手技术经济条件， 某些电工产品可根据本身的技术要求另行确定其耐气
C
压值。 雨水温度（低）应该与环境参数b）、）一起考虑，雨水的冷却作用与产品表面温度相联系考虑。 气候环境条件4K1的低绝对湿度与高绝对湿度环境参数采用与4K2相同的数值，使4K1的适用范围扩大到“暖温”和“亚湿热”两个气候类型的无气候防护场所。
表3特殊气候环境条件（Z）
防护类型
环境参数特殊气候环境参数 等级
FF2
W、WEL WF2
茶 件
等级 3Zhl 可忽略 3Zh2 有热辐射，如室内加热系统附近 3Zh3有热辐射，例如工业炉、商业炉附近 3Za510m/s 3Zw9有溅水
条
可忽略有热辐射， 列如工业炉 商业炉附近
4Zhl
a）热辐射
4Zh2
b）周围空气运动 c）降雨以外的水
4Za4 4Zw7 有溅水
30m/s
表4 生物环境条件（B）
防护 类 型
环境参数生物环境参数
WF1,WF2,F1,F2
W
条件4
等级 4B1 3B1
等级
条件
a）植物
4BI
每菌、真菌等
啮齿动物与其他危害 4B1 产品的动物，白蚁除外
啮齿动物和其他危害产品的动物，白蚁除外
b）动物
4B1
3B2
a只考虑动物条件的影响，参见5.9。
表5化学活性物质环境条件（C）
防护类型
环境参数
W 4C2
WF1 4C3
WF2 4C4 有 13 40
F1 3C3
F2 3C4
化学活性物质环境参数
a）盐雾 b）二氧化硫 mg/m3
平均值b 最大值b
0.3 1.0
5.0 10
5.0 10
13 40
3
