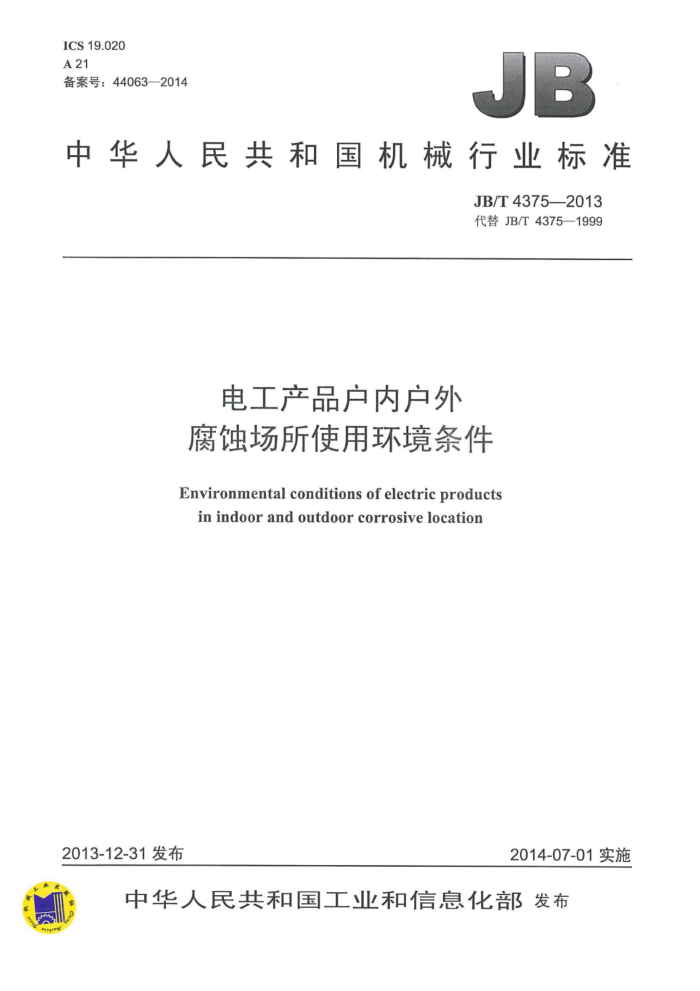

ICS19.020 A21 备案号：44063—2014
JB
中华人民共和国机械行业标准
JB/T43752013 代替JB/T4375—1999
电工产品户内户外腐蚀场所使用环境条件 Environmental conditions of electric products in indoor and outdoor corrosive location
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T4375—2013
目 次
前言， 1范围 2规范性引用文件 3一般要求 4环境条件分类及严酷度分级附录A（资料性附录）本标准列入的环境条件等级的说明
11
+6
A.1总则. A.2 气候环境条件 A.3 生物环境条件. A.4 化学活性物质环境条件。 A.5机械活性物质环境条件.. 表1环境条件严酷度等级表2 有气候防护场所气候环境条件等级表3无气候防护场所气候环境条件等级. 表4有气候防护场所特殊气候环境条件等级.. 表5无气候防护场所特殊气候环境条件等级.. 表6有气候和无气候防护场所生物环境条件等级表7有气候和无气候防护场所化学活性物质环境条件等级表8有气候防护场所机械活性物质环境条件等级. 表9无气候防护场所机械活性物质环境条件等级. 表A.1 国标及IEC规定的气候类型表
6 JB/T4375—2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T4375—1999《电工产品户外、户内腐蚀场所使用环境条件》，与JB/T4375—1999
相比主要技术变化如下：
为了便于相关标准的统一，将标准名称改为《电工产品户内户外腐蚀场所使用环境条件》； -将表2的j）太阳辐射的参数改为一个等级仅对应一个可选数值，以与GB/T4798.3相一致；表7的注d）中，增加气压数据； -将附录A中增加A.1“总则”一章，此后章节号均按顺序作相应调整； -将表A.1的湿热类型代号“WDa”修改为“Wda”，以便与IEC60721-2-1标准保持一致。
一
本标准由中国机械工业联合会提出。 本标准由全国电工电子产品环境条件与环境试验标准化技术委员会（SAC/TC8）归口。 本标准起草单位：广州电器科学研究院、国电南京自动化股份有限公司、深圳市计量质量检测研究
院。
本标准主要起草人：陈心欣、吴雪峰、朱建华。 本标准所代替标准的历次版本发布情况为：
JB4375—1986、JB/T4375—1999。
II JB/T4375-2013
电工产品户内户外腐蚀场所使用环境条件
1范围
本标准规定了户内和户外防腐蚀型电工产品（以下简称防腐电工产品）使用环境条件及其严酷等
级。
本标准适用于防腐电工产品。可按本标准规定的严酷等级，对防腐电工产品提出与之适应的环境条
件。
注：“户内”即有气候防护场所，是指对产品能完全或部分排除直接气候影响有防护的场所。“户外”即无气候防护
场所，是指对产品所受到的气候影响没有防护的场所。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4796电工电子产品环境条件分类第1部分：环境参数及其严酷程度 GB/T4797.1电工电子产品自然环境条件温度和湿度
3一般要求
3.1本标准中采用的气候防护类型按GB/T4797.1的规定。 3.2在设计防腐电工产品时，应注意当两种或两种以上环境参数综合作用时，会增强对产品的影响。 特别是高相对湿度与化学活性物质或机械活性物质环境条件综合作用时更为显著。还应注意在某些场所中出现的其他环境因素（例如散热源、特殊生产流程等）的影响， 3.3本标准规定的环境条件等级如不能满足极端的特殊环境条件时，可由制造厂与用户双方协商确定采用GB/T4796规定的其他等级。
4环境条件分类及严酷度分级
4.1环境条件包括气候条件（K）、特殊气候条件（Z)、生物条件（B）、化学活性物质条件（C、机械活性物质条件（S）和机械条件（M）共六类。 4.2防腐电工产品使用环境条件严酷度等级在表1中选取。用较大数字标志的等级通常包括较小数字标志的等级（特殊气候条件Z例外）。 4.3使用本标准时，应选择能满足产品使用要求的最低严酷度的环境条件等级。 4.4本标准所规定的环境条件级别（如代号3KX，3ZX，3C×和4K×，4Z×，4CX×等）中首位的“3” 表示有气候防护场所；“4”表示无气候防护场所。 4.5气候条件的环境条件等级可见表2～表5。
气候环境条件等级环境参数值见表2和表3。表中所列的环境参数值均采用年最高值的多年平均值；特殊气候环境条件等级见表4和表5。
1 JB/T4375——2013
表1环境条件严酷度等级
场 所
条件
有气候防护场所
无气候防护场所
等 级
气候特殊气候（1）热辐射（2）周围空气运动（3）降雨以外的水生物化学活性物质机械活性物质
3K5L、3K6、3K6L、3K7 3Zhl3Zh3 3Za53Za6 3Zw7、3Zw9.3Zw10 3B2 3C2、3C3、3C4 3S2、3S3、3S4
4K1、4K2、4K3 4Zh1、4Zh2 4Za3、4Za44Za5 4Zw6、4Zw7、4Zw8 4B1 4C2、4C34C4 4S2 4S3、4S4
按基本系列产品规定
机械
注1：生物条件化学活性物质条件等级为C3、C4时不需考虑霉菌、真菌等条件。 注2：各环境严酷度等级说明参见附录A。
表2有气候防护场所气候环境条件等级
等 级
环境参数
3K5La -5 40 5 95
3K6La 25 40 10 100 0.5 29 0.5
3K7 -40 70b 10 100 0.1 35 1.0
3K6 -25
a）低温 b）高温 c）低相对湿度 d）高相对湿度 e）低绝对湿度 f）高绝对湿度 g）温度变化率 h）低气压 i）高气压 j）太阳辐射 k）热辐射 1）周围空气运动? m/s m）凝露条件 n）降水条件（雨、雪、等） o）降雨以外的水 p）结冰条件字母“工”表示部分参数较原等级稍低的级别
℃ ℃ % % g/m3 g/m K/min kPa kPa W/m?
10 100 0.5
29 0.5
29 0.5
70d 106
700
1120
1120
1120
见表4 有
1.0
1.0
1.0
5.0
无
有
有
有
见表4 有
不存在日光直射或工艺流程设备的热辐射造成的升温时，采用40℃。
b
温度变化率按5min的平均值。 由于技术经济原因，某些电工产品可根据本身的技术要求另行确定其“低气压”值。 e特殊情况下可在表4中选取。
2 JB/T43752013
表3无气候防护场所气候环境条件等级
等 级 4K2 35
环境参数
4K1 20
4K3 50
a）低温 b）高温 c）低相对湿度 d）高相对湿度 e）低绝对湿度 f）高绝对湿度 g）温度变化率b h）低气压 i）高气压 j）太阳辐射 k）热辐射 1）周围空气 运动 m）凝露条 n）降水条件（雨、室 雪、霍等 o）降雨强度 p）雨水温度（低）d q）降雨以外的
℃ ℃ % % g/m g/m3 K/min kPa kPa W/m?
40 10 100 0.15 25 0.5 709 106 1120 见表5 见表有 R 6 5 见表有
0.15a 25
0.04 36
m/s
6
mm/min
15
水
r）结冰和 和结霜条件注：高 （低） 日对湿度受高 （低）绝对湿度的限制。因此，对 手环境参数a）和 b）和d）来说，表3所规定
的严酷等级不会同时出现。 4K1的绝对湿度值改为与4K2一致，以扩大这个等级的覆盖面积。 温度变化率按5min的平均值。 70kPa表示广外使用的限值，通常约相当于海拔3000m，在某些地区还可能用于较3000m稍高的海拔。但由于技术经济原因， 某些电工产品可根据本身的技术要求另行确定其“低气压”值。 雨水温度（低）应该与环境参数b）、j）一起考虑。雨水的冷却作用与产品表面温度相联系考虑。
国
D
0
表4有气候防护场所特殊气候环境条件等级
等级 3Zh1 3Zh3 3Za5 3Za6 3Zw7 3Zw9 3Zw10
环境参数
特殊条件可以忽略
a）热辐射
有热辐射条件，例如工业、商业炉附近
10 m/s 30 m/s 滴水条件溅水条件喷水条件
b）周围空气运动
c）降雨以外的水
注：特殊气候环境条件的等级代号标注的字母意义为：h- 热辐射：a -周围空气运动：W- 降雨以外的水
（表5相同）。
3
