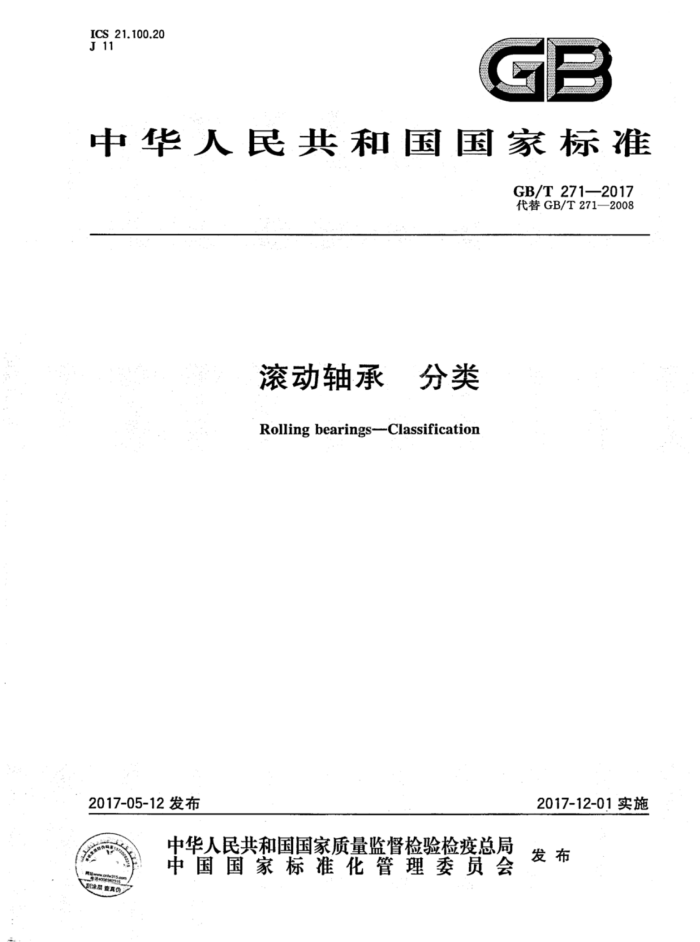

ICS_21.100.20 J 11
GB
中华人民共和国国家标准
GB/T 271—2017 代替GB/T271=2008
滚动轴承 分类
Rolling bearings--Classification
2017-12-01实施
2017-05-12发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 271—2017
前言
本标推按照GB/T1.12009给出的规则起草。 本标准代替GB/T271一2008《滚动轴承分类》，与GB/T271一2008相比，主要技术变化如下：
在按滚子种类的分类中增加了“长弧面滚子轴承”（见4.2)；将“开型轴承、闭型轴承”的名称改为“开式轴承、闭式轴承”，并修改了闭式轴承的定义（见4.7， 2008年版的4.7)；修改了可分离轴承和不可分离轴承的定义（见4.9，2008年版的4.9）；在按公称外径尺寸大小分类中增加了“重大型轴承”（见第5章）；增加了部分轴承结构类型（见表B.1）。
本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴承研究所有限公司、福建省永安轴承有限责任公司、中国合格评定国家认
可中心、邯郸鸿力轴承有限公司。
本标准主要起草人：张博文、钱卫华、丁力永、秦治涛、王黎峰。 本标准所代替标准的历次版本发布情况为：
GB271-—1964、GB271—1987、GB/T271—1997、GB/T271—2008。 GB/T 271—2017
滚动轴承： 分类
1范围
本标准规定了滚动轴承的分类。 本标准适用于对滚动轴承产品的分类管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T276 滚动轴承 深沟球轴承外形尺寸 GB/T 281 滚动轴承 调心球轴承外形尺寸 GB/T283 滚动轴承 圆柱滚子轴承外形尺寸 GB/T 285 滚动轴承 双列圆柱滚子轴承外形尺寸 GB/T 288 滚动轴承 调心滚子轴承外形尺寸 GB/T 290 滚动轴承 冲压外圈滚针轴承外形尺寸 GB/T 292 滚动轴承 角接触球轴承外形尺寸 GB/T 294 滚动轴承 三点和四点接触球轴承外形尺寸 GB/T 296 滚动轴承 双列角接触球轴承外形尺寸 GB/T 297 滚动轴承 圆锥滚子轴承外形尺寸 GB/T 299 滚动轴承 双列圆锥滚子轴承，外形尺寸 GB/T 300 滚动轴承 四列圆锥滚子轴承外形尺寸 GB/T301 滚动轴承 推力球轴承外形尺寸 GB/T3882 滚动轴承 外球面球轴承和偏心套外形尺寸 GB/T4605 滚动轴承 推力滚针和保持架组件及推力垫圈 GB/T4663 滚动轴承 推力圆柱滚子轴承外形尺寸 GB/T 5801 滚动轴承 48、49和69尺寸系列滚针轴承 外形尺寸和公差 GB/T 5859 滚动轴承 推力调心滚子轴承·外形尺寸 GB/T6445 滚动轴承 滚轮滚针轴承外形尺寸和公差 GB/T6930 滚动轴承 词汇 GB/T16643 滚动轴承 滚针和推力圆柱滚子组合轴承外形尺寸 GB/T20056 滚动轴承 向心滚针和保持架组件外形尺寸和公差 GB/T 24604 滚动轴承 机床丝杠用推力角接触球轴承 GB/T25760 滚动轴承 滚针和推力球组合轴承外形尺寸 GB/T 25761 滚动轴承 滚针和角接触球组合轴承外形尺寸 GB/T25768 滚动轴承 滚针和双向推力圆柱滚子组合轴承 GB/T28697 滚动轴承 调心推力球轴承和调心座垫圈外形尺寸 JB/T6362 滚动轴承 机床主轴用双向推力角接触球轴承 JB/T 7751 滚动轴承 推力圆锥滚子轴承
1 GB/T.271—2017
JB/T8717 滚动轴承转向器用推力角接触球轴承
3 ：术语和定义
GB/T6930界定的以及下列术语和定义适用于本文件。
3.1
组合轴承combinedbearings 不同类型轴承组合而成的轴承。
3.2
轴承单元bearingunits 以轴承为核心零件，对相关的其他功能零、部件进行集成所形成的轴承功能部件（或组件、总成等）。
4·滚动轴承结构类型分类
4.1滚动轴承按其所能承受的载荷方向或公称接触角的不同，分为：
a）“向心轴承- 主要用于承受径向载荷的滚动轴承，其公称接触角为0<α≤45°。按公称接触
角的不同，又分为： 1） 径向接触轴承一 一公称接触角为0°的向心轴承； 2）.角接触向心轴承—公称接触角为0<α≤45°的向心轴承。
b) 推力轴承 一主要用于承受轴向载荷的滚动轴承，其公称接触角为45<α≤90.按公称接触
角的不同，又分为： 1）轴向接触轴承 公称接触角为90°的推力轴承； 2). 角接触推力轴承-—公称接触角为45°<α<90°的推力轴承。
4.2滚动轴承按滚动体的种类，分为：
a) 球轴承 一滚动体为球的轴承； b) 滚子轴承 一滚动体为滚子的轴承。按滚子种类的不同又分为：
1) 圆柱滚子轴承- 一滚动体是圆柱滚子的轴承； 2) 滚针轴承 滚动体是滚针的轴承； 3) 圆锥滚子轴承——滚动体是圆锥滚子的轴承： 4) : 调心滚子轴承一滚动体是球面滚子的轴承； 5）长弧面滚子轴承一一滚动体是长弧面滚子的轴承。
4.3滚动轴承按其能否调心，分为：
a）：:调心轴承 滚道是球面形的，能适应两滚道轴心线间较大角偏差及角运动的轴承； b) 非调心轴承 一能阻抗滚道间轴心线角偏移的轴承。
4.4 滚动轴承按滚动体的列数，分为：
a）单列轴承 具有一列滚动体的轴承； b）：双列轴承一 - 一具有两列滚动体的轴承； c) :. 多列轴承一具有多于两列的滚动体并承受同一方向载荷的轴承。如三列轴承、四列轴承。
4.5滚动轴承按主要用途，分为：
a）通用轴承一 应用于通用机械或一般用途的轴承； b）专用轴承 专门用于或主要用于特定主机或特殊工况的轴承。
-
4.6滚动轴承按外形尺寸是否符合标准尺寸系列，分为：
a).. .标推轴承 外形尺寸符合标准尺寸系列规定的轴承；
2 GB/T 271—2017
b）非标轴承一 一外形尺寸中任一尺寸不符合标准尺寸系列规定的轴承。 4.7滚动轴承按其是否有密封圈或防尘盖，分为：
a）开式轴承一，无防尘盖及密封圈的轴承； b）闭式轴承一 一带有防尘盖或密封圈的轴承。
4.8滚动轴承按其外形尺寸及公差的表示单位，分为：
a）公制(米制)轴承 外形尺寸及公差采用公制(米制)单位表示的滚动轴承； b）英制(时制)轴承一外形尺寸及公差采用英制（时制)单位表示的滚动轴承。
4.9滚动轴承按其组件是否能分离，分为：
a）可分离轴承 分部件之间可分离的轴承； b）不可分离轴承- 分部件之间不可分离的轴承。
4.10滚动轴承按产品扩展分类，分为：
a）轴承； b）组合轴承； c) 轴承单元。
4.11滚动轴承按其结构形状（如有无外圈、有无保持架、有无装填槽以及套圈的形状、挡边的结构等）还可以分为多种结构类型。 4.12滚动轴承综合分类按附录A的规定。 4.13 常用滚动轴承类型及结构分类按附录B的规定。
5 滚动轴承尺寸大小分类
滚动轴承按其公称外径尺寸大小，分为： a) 微型轴承——— 公称外径尺寸D≤26mm的轴承； b) 小型轴承 公称外径尺寸26mm2000mm的轴承。 GB/T:271—2017
附录A (规范性附录）
滚动轴承综合分类结构图
滚动轴承综合分类结构图见图A.1。
径向按触球轴承 深沟球轴承
径向接触轴承
（四柱滚子轴承
径向接触滚子轴承
滚针轴承
向心轴承
调心球轴承
角接触向心球轴承
角接触球轴承四维液子轴承
角接触向心轴承
角接触向心滚子轴承
调心滚子轴承
轴水
轴向接触球轴承 推力球轴承
轴向接触轴承
推力圆柱浪子轴承
轴向接触滚子轴承
推力滚针轴承
推力轴承：
角接触推力球轴承 推力角接触球轴承
浪动轴承
角接触推力轴承。
推力圆锥滚子轴承
角接触推力滚子轴承
推力训心滚子轴承
组合轴承(细分省略)
轴承单元
图A.1滚动轴承综合分类结构图 GB/T 2712017
附录B （规范性附录）
常用滚动轴承结构类型分类
常用滚动轴承结构类型分类见表B.1。
表B.1 常用滚动轴承结构类型分类
类型代号 标准编号
名称
轴承结构分类
简 图
GB/T276
深沟球轴承
带顶丝外球面球轴承
UC
无装填
外
径 货 槽 带偏心套外
UEL
GB/T 3882
球 球面球轴承
向 深 列 天接 沟 可触 球 分
离型
球 轴径 轴 承
圆锥孔外球面球轴承
UK
向 向 承心 接轴 触术 轴
有 有装填槽、有
装 保持架的深填 沟球轴承槽
F
外囍
双列深沟球填 轴承槽
双列
外圈无挡边圆柱滚子
轻向接触滚子轴承 圆柱滚子轴承 可分商
内 轴承图双
鸡列
GB/T 283
挡 外圈单挡边边 圆柱滚子
型
NF
轴承 GB/T 271--2017
表B.1(续)
类型代号 标准编号
简图
轴承结构分类
名称
内圈双挡
带 外圈单挡边、
平 带平挡圈圆
NFP
挡
图 柱滚子轴承
边
内圈无挡边圆柱滚子
NU
不 轴承带
单列 外 挡
图 图 内圈单挡边双 圆柱滚子挡 轴承边
圆柱滚子 可
NJ
GB/T 283
轴 分 带
径 承 离 平 内圈单挡边、
带平挡圆圆柱滚子轴承
NUP
挡园外图 内圈双挡边水 双列圆柱滚挡 子轴承
型
径 向向 向 接
心轴 接触
触滚
承 轴 子
NN
承 轴
承 双 边
-GB/T 285
列
内圈无挡边双列圆柱滚子轴承
NNU
外園双挡边 滚针轴承
NA
GB/T 5801
滚针 单 W 列承
无图 保持架组件
外 向心滚针和
K
GB/T20056
冲
开口型冲压
压 外圈滚针
GB/T 290
HK
外网
轴承
