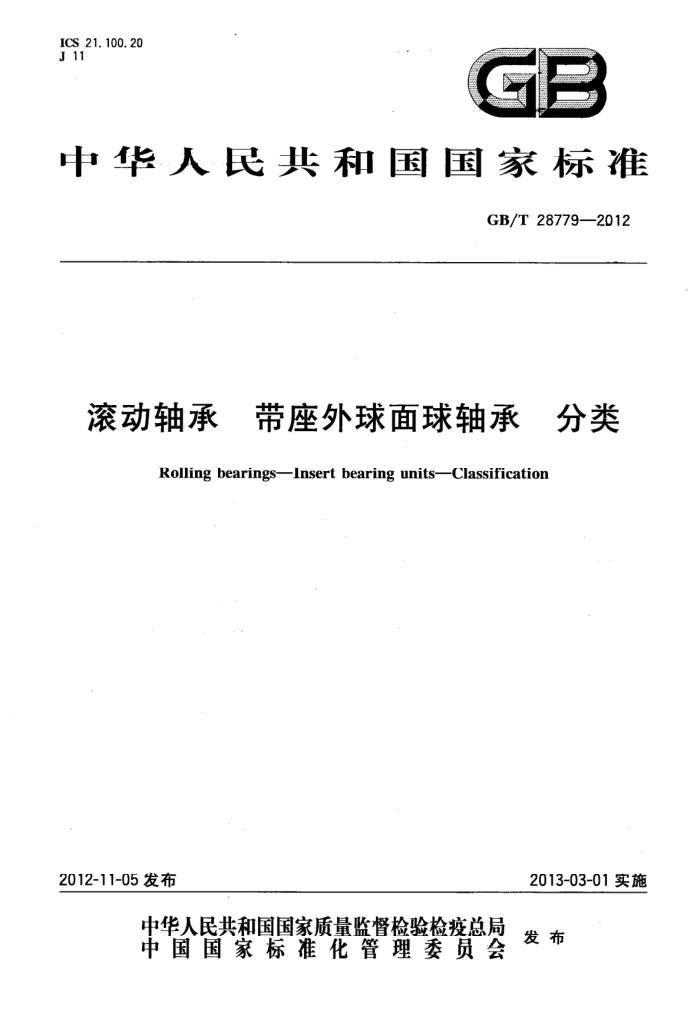

ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T28779—2012
滚动轴承 带座外球面球轴承 分类
Rolling bearings—Insert bearing units—Classification
2013-03-01实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 28779-2012
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴承研究所有限公司、南安轴承有限责任公司、东莞市TR轴承有限公司、浙
江新昌皮尔轴承有限公司、中山市盈科轴承制造有限公司。
本标准主要起草人：马素青、杨荣谋、李建林、樊新英、王冰。 GB/T28779—2012
滚动轴承 带座外球面球轴承 分类
1范围
本标准规定了带座外球面球轴承（以下简称带座轴承）的分类方法、分类及其结构型式。 本标准适用于带座外球面球轴承的分类。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T69302002 滚动轴承词汇 GB/T7810—1995 滚动轴承带座外球面球轴承外形尺寸 GB/T27554一2011滚动轴承带座外球面球轴承代号方法 JB/T5303—2002 带座外球面球轴承补充结构外形尺寸
3术语和定义
GB/T6930一2002界定的术语和定义适用于本文件。
带座轴承的分类方法
a
4.1带座轴承按轴承座的加工方式，分为：
a）带铸造座轴承； b）带冲压座轴承。
4.2带座轴承按轴承座的形状，分为：
a) 带立式座轴承； b) 带方形座轴承； c) 带菱形座轴承； d) 带圆形座轴承； e) 带滑块座轴承； f) 带环形座轴承； g) 带悬挂式座轴承； h) 带悬吊式座轴承； i) 带三角形座轴承。
4.3带座轴承按座内的轴承结构型式，分为：
a) 带座顶丝外球面球轴承； b) 带座偏心套外球面球轴承； c) 带座紧定套外球面球轴承。
1 GB/T28779—2012
4.4 带座轴承按轴承座的材料，分为：
a) 带铸铁座轴承； b) 带铸钢座轴承； c) 带不锈钢座轴承； d) 带钢板座轴承； e) 带塑料座轴承。
5带座轴承分类
带座轴承按其轴承座的加工方式、形状及座内外球面球轴承的结构型式分为若干类，见表1。
表 1 带座轴承分类
带立式座项丝外球面球轴承带立式座偏心套外球面球轴承带立式座紧定套外球面球轴承带高中心立式座顶丝外球面球轴承带高中心立式座偏心套外球面球轴承带高中心立式座紧定套外球面球轴承带窄立式座顶丝外球面球轴承带窄立式座偏心套外球面球轴承带窄立式座紧定套外球面球轴承带方形座顶丝外球面球轴承带方形座偏心套外球面球轴承带方形座紧定套外球面球轴承带凸台方形座顶丝外球面球轴承带凸台方形座偏心套外球面球轴承带凸台方形座紧定套外球面球轴承带菱形座顶丝外球面球轴承带菱形座偏心套外球面球轴承带菱形座紧定套外球面球轴承带可调菱形座顶丝外球面球轴承带可调菱形座偏心套外球面球轴承带可调菱形座紧定套外球面球轴承带凸台圆形座顶丝外球面球轴承带凸台圆形座偏心套外球面球轴承带凸台圆形座紧定套外球面球轴承带滑块座顶丝外球面球轴承带滑块座偏心套外球面球轴承带滑块座紧定套外球面球轴承带环形座顶丝外球面球轴承带环形座偏心套外球面球轴承带悬挂式座顶丝外球面球轴承带悬挂式座偏心套外球面球轴承带悬挂式座紧定套外球面球轴承
带立式座轴承
带方形座轴承
带铸造座轴承
带菱形座轴承
带圆形座轴承
带滑块座轴承
带环形座轴承
带悬挂式座轴承 GB/T28779—2012
表1(续)
带悬吊式座顶丝外球面球轴承带悬吊式座偏心套外球面球轴承带悬吊式座紧定套外球面球轴承带冲压立式座一端平头顶丝外球面球轴承带冲压立式座轻型偏心套外球面球轴承带冲压圆形座一端平头顶丝外球面球轴承带冲压圆形座轻型偏心套外球面球轴承带冲压菱形座一端平头顶丝外球面球轴承带冲压菱形座轻型偏心套外球面球轴承带冲压三角形座一端平头顶丝外球面球轴承带冲压三角形座轻型偏心套外球面球轴承
带铸造座轴承
带悬吊式座轴承
带冲压立式座轴承
带冲压圆形座轴承
带冲压座轴承
带冲压菱形座轴承
带冲压三角形座轴承
注：同种带座轴承按其座的结构变型或轴承的润滑方式、密封、防尘的不同可分为多种结构型式
6带座轴承结构型式、代号
带座轴承结构型式、代号见表2。
表2带座轴承结构型式及代号
结构型式 结构型式
简 图
标准号
序号
代号
名称
带铸造座轴承
带立式座顶丝外球面球 UCP 型
GB/T 7810-
1995
轴承
带立式座偏
心套外球面 UELP型 GB/T 7810-
1995
球轴承 GB/T28779—2012
表2（续）
序号
结构型式 结构型式名称
简 图
标准号
代号
带立式座紧定套外球面 UKP+H型球轴承
GB/T 7810-
1995
带高中心立式座顶丝外 UCPH型 JB/T 5303-
2002
球面球轴承
带高中心立式座偏心套外球面球轴
JB/T 5303-
UELPH型
2002
承
带高中心立式座紧定套外球面球轴
JB/T5303
UKPH+H型
2002
承 GB/T28779—2012
表2(续)
结构型式 结构型式名称
标准号
简 图
代号
带窄立式座
顶丝外球面 UCPA型 JB/T 5303-
2002
球轴承
带窄立式座偏心套外球 UELPA型面球轴承
JB/T 5303-
2002
带窄立式座紧定套外球 UKPA+H型面球轴承
JB/T 5303-
2002
带方形座顶
丝外球面球 UCFU型 GB/T 7810-
1995
轴承 GB/T28779—2012
表2(续）
结构型式 结构型式 标准号
简 图
序号
代号
名称
带方形座偏心套外球面 UELFU型球轴承
GB/T 7810-
11
1995
带方形座紧定套外球面 JUKFU+H型球轴承
GB/T 7810
12
1995
带凸台方形座顶丝外球 UCFS型面球轴承
带凸台方形座偏心套外 UELFS型球面球轴承
