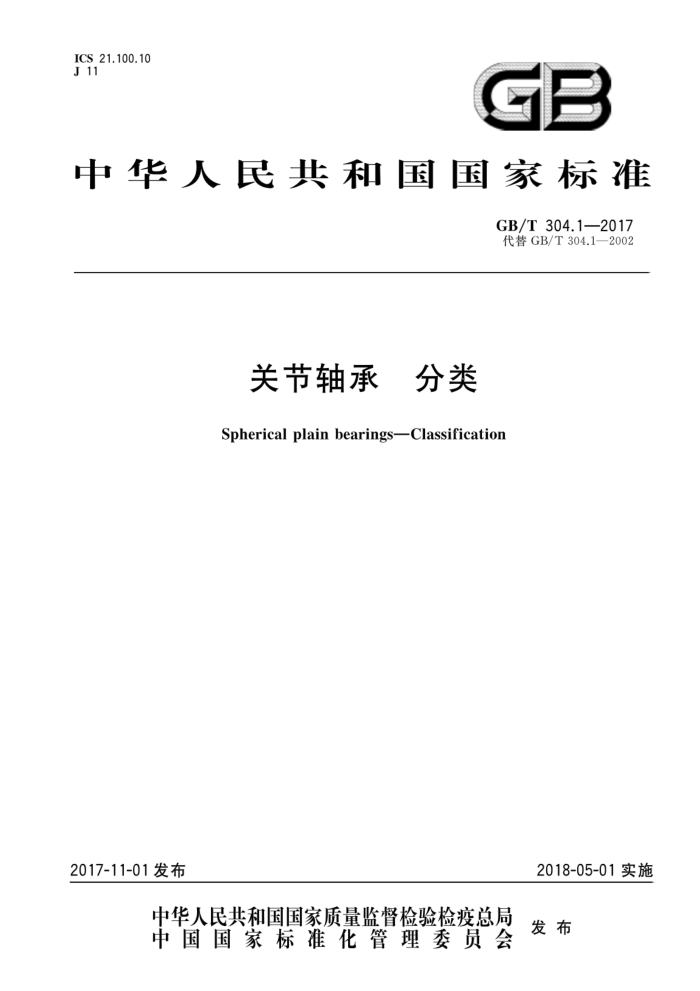

中华人民共和国国家标准
GB/T304.1—2017 代替GB/T304.1—2002
关节轴承 分类
Sphericalplain bearingsClassification
2018-05-01实施
2017-11-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 304.1—2017
前言
GB/T304《关节轴承》分为四个部分： GB/T304.1关节轴承分类； GB/T304.2关节轴承代号方法； ——GB/T304.3关节轴承配合；
一GB/T304.9关节轴承通用技术规则。 本部分为GB/T304的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T304.1一2002《关节轴承分类》，与GB/T304.1一2002相比，主要技术变化如下：
细化了杆端关节轴承的分类（见4.3）； —一增加了按滑动表面摩擦副材料的组合形式的分类（见4.5）； —一增加了按尺寸和公差表示单位的分类（见4.6)；
整合了部分维护润滑型关节轴承常用结构及其结构特点的说明：增加了SIBJ.型、SABI.. 型、SGFW(SGFEW)..·ES型、SFW(SFEW)··ES型、SIRNES型、SIGW(SIGEW)ES型、 SIQ·ES型、SIA·ES型等常用维护润滑型轴承结构；修改了部分结构简图（见表1、2002年版的表1）；
删除了GEF2型、GE.FSA型、GEF1H型、GEEW.ET、GEEWET-2RS型轴承结构
型式（见2002年版的表2）；一一整合了部分免维护自润滑型关节轴承常用结构及其结构特点的说明，增加了GEM（GEEM)·
ET-2RS.GE.·HT型、SIBI·C型、SABI.C型常用免维护自润滑型轴承结构：修改了部分结构简图（见表2、2002年版的表2）；将球头螺栓杆端轴承结构移至免维护自润滑常用结构型式表中，删除了SQD型并增加了
-
SQZ-RS型和SQG型球头螺栓杆端轴承结构（见表1和表2、2002年版的表1和表2）。 本部分由中国机械工业联合会提出。 本部分由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本部分起草单位：洛阳轴承研究所有限公司、福建龙溪轴承（集团）股份有限公司、台州科锦轴承有
限公司，浙江精久轴承有限公司。
本部分主要起草人：宋豫聪、陈志雄、占松华、姚勇伟、赵银龙、朱玉琴、卢金忠、郭宝霞。 本部分所代替标准的历次版本发布情况为：
—GB304.1—1981、GB/T304.1—1988,GB/T304.1—2002。
I GB/T304.1—2017
关节轴承分类
1范围
GB/T304的本部分规定了关节轴承的分类方法及常用关节轴承的结构型式本部分适用于对关节轴承产品的分类管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3944关节轴承词汇
3术语和定义
GB/T3944界定的术语和定义适用于本文件。
4关节轴承的结构类型分类
4.1关节轴承按其所能承受载荷的方向或公称接触角的不同，分为：
a）向心轴承—主要用于承受径向载荷的关节轴承，公称接触角为0°≤t≤30°。按其公称接触
角的不同又可分为： 1）径向接触关节轴承--公称接触角↑=0°的关节轴承。适于承受径向载荷，同时也能承受
任一方向不大的轴向载荷； 2）2 角接触向心关节轴承一一公称接触角为0° 轴向载荷同时作用的联合载荷。
b）推力轴承--主要用于承受轴向载荷的关节轴承，公称接触角为30 角的不同又可分为： 1）轴向接触推力关节轴承-公称接触角↑90°的推力关节轴承。适于承受单一方向的
轴向载荷； 2)2 角接触推力关节轴承--公称接触角30° 载荷，但也能承受联合载荷。
4.2 2关节轴承按其外圈结构的不同，分为：
a）整体外圈关节轴承； b）单缝外圈关节轴承； c）双缝外圈关节轴承； d）双半外圈关节轴承。
4.3关节轴承按其是否附有杆端体，分为：
a）（一般）关节轴承； b）杆端关节轴承，分类方式有多种：
1 GB/T304.1—2017
1）根据与杆端体配合的部件不同，分为：
组装杆端关节轴承：有圆柱孔杆端眼的杆端，孔内装有带或不带螺栓杆的向心关节轴承；
一整体杆端关节轴承：有球面内孔杆端眼的杆端，孔内装有带或不带螺栓杆的轴承
内圈；球头螺栓杆端关节轴承：有球头座的杆端，座内装有球头螺栓
2）根据杆端柄的连接特性，分为：
一内螺纹杆端关节轴承：杆端柄为内螺纹直杆；外螺纹杆端关节轴承：杆端柄为外螺纹直杆；一带焊接座杆端关节：杆端柄为法兰座、方形座或带定位销的圆柱座，通过焊接的方法
固定于杆的端部：带锁口座杆端关节轴承：杆端柄内螺纹开槽并配有锁紧装置。
4.4关节轴承按其工作时是否需要再润滑和维护，分为：
a）维护润滑型关节轴承； b）免维护自润滑型关节轴承。
4.5关节轴承按滑动表面摩擦副材料的组合形式，分为：
a) 钢/钢关节轴承； b) 钢/铜合金关节轴承； c) 钢/PTFE复合物关节轴承； d) 钢/PTFE织物关节轴承； e) 钢/增强塑料关节轴承； f) 钢/锌基合金关节轴承。
4.6 关节轴承根据尺寸和公差单位的表示单位，分为：
a) 公(米)制关节轴承； b) 英(时)制关节轴承。
4.7关节轴承按其所能承受载荷的方向、公称接触角和结构型式，综合分为：
a) 向心关节轴承； b）角接触关节轴承； c）推力关节轴承； d）杆端关节轴承。
4.8关节轴承按其结构形状（如：有无密封装置、润滑槽和润滑孔的结构、润滑剂分配槽的结构、锁圈槽的个数，杆端体螺纹旋转方向等），还可以分为多种结构类型
5关节轴承的结构型式
5.1维护润滑型关节轴承的常用结构型式见表1。 5.2免维护自润滑型关节轴承的常用结构型式见表2。
2 GB/T304.1—2017
表1维护润滑型关节轴承的常用结构型式
承受载荷的方向和相对大小
序号
简图
结构特点
结构型式代号和名移
单缝外圈；无润滑槽和润滑孔
GE.E型向心关节轴承
1
GE..ES型向心关节轴承
单缝外圈；
径向载荷和任一方 有润滑槽和润滑孔；向一定的轴向载荷 （-2RS为两面带密封圈）
2
GE..ES-2RS型向心关节轴承
GEW(GEEW)... ES 型向心关节轴承
单缝外圈；宽内圈[W（EW）为内孔直径正公差，M(EM)为内孔直径负公差」 有润滑槽和润滑孔； (-2RS为两面带密封圈）
3
GEM(GEEM) . ES-2RS型向心关节轴承
径向载荷和任一方向一定的轴向载荷 单缝外圈，外圈有一条或（轴向载荷由止动圈 者两条止动槽承受时，承载能力应 有润滑槽和润滑孔考虑止动圈的因素)
GE..ESN型向心关节轴承
GE..XS型向心关节轴承
双缝外圈，外圈有一条或
径向载荷和任一方 两条锁圈槽；向一定的轴向载荷 有润滑槽和润滑孔；
5
GE..XS-2RS型向心关节轴承
（-2RS为两面带密封圈）
3 GB/T3U4.1—2U1/
表1(续)
承受裁荷的方向和相对大小
简图
结构型式代号和名称
序号
结构特点
GE..HS型向心关节轴承
双半外圈，可用螺钉锁紧；内圈有润滑槽和润滑孔；磨损后游隙可调整； (-2RS为两面带密封圈）
6
GE.HS-2RS型向心关节轴承
内圈为率硬轴承钢；外圈为非率硬轴承钢，在与内
径向载荷和任一方 圈装配时挤压成形；有润向一定的轴向载荷 滑槽和润滑孔。内径小
GE..DE1型向心关节轴承
7
于25mm的轴承，无润滑槽和润滑孔
内圈为淬硬轴承钢；外圈为轴承钢，在与内圈装配时挤压成形，轴承装入轴承座后，在外圈上压出端面沟使轴承轴向固定
GE..DEM1型向心关节轴承
8
径向载荷和单一方向一定的轴向载荷（装配槽一侧不能承受轴向载荷)
整体外圈、外圈有装配槽；内、外圈均有润滑槽和润滑孔
GE.DS型向心关节轴承
9
外圈为轴承钢，滑动表面镶有双半铜合金衬垫；内圈为率硬轴承钢，滑动表面镀硬铬；外圈有润滑槽和润滑孔
方向不变的载荷；在承受径向载荷的同时能承受任一方向一定的轴向载荷
GEBK...S型向心关节轴承
10
4 GB/T304.1—2017
表1（续）
承受载荷的方向和相对大小
序号
简图
结构型式代号和名称
结构特点
.
联合载荷—径向 内、外圈均为率硬轴承载荷和单一方向的 钢；外圈有润滑槽和润轴向载荷
GAC...S型角接触关节轴承
V
滑孔
轴圈和座圈均为率硬轴承钢；座圈有润滑槽和润滑孔
单一方向的轴向载荷或联合载荷
GXS型推力关节轴承
12
SI...E型杆端关节轴承
13
GEE型轴承和带内/外螺纹的杆端体组装而成；杆端体材料为优质碳素结构钢；无油嘴
SA...E型杆端关节轴承
14
径向载荷和任一方向一定的轴向载荷（轴向载荷承载能力应综合考虑向心关节轴承与杆端体的定位方式）
SI...ES型杆端关节轴承
15
SI..ES-2RS型杆端关节轴承
GE.. ES(GE.. ES-2RS) 型轴承和带内/外螺纹的杆端体组装而成；杆端体材料为优质碳素结构钢；带油嘴
SA·ES型杆端关节轴承
16
SAES-2RS型杆端关节轴承
5 GB/T304.1—2017
表1（续）
结构型式代号和名称 承受载荷的方向
序号
简图
结构特点
和相对大小
SIBP...S型杆端关节轴承
17
整体结构；杆端体带内/ 外螺纹，材料为优质碳素结构钢，杆端眼滑动表面镶有双半铜合金衬垫；内圈为率硬轴承钢，滑动表面镀硬铬；带油喘
SABP...S型杆端关节轴承
18
径向载荷和任一方向一定的轴向载荷
SIBJ-型杆端关节轴承
19
整体结构；杆端体带内/ 外螺纹，材料为优质碳素结构钢，内圈为率硬轴承钢，滑动表面镀硬铬；无油嘴
SABJ.型杆端关节轴承
20
GEE型轴承与带焊接定位销的圆柱座杆端体组装而成；杆端体材料为
SK..E型杆端关节轴承
21
径向载荷和任一方 焊接钢；无油嘴
向的轴向载荷（轴向载荷承载能力应综合考虑向心关节轴承与杆端体的定位 GE...ES(GE..ES-2RS)
SK..ES型杆端关节轴承
型轴承与带焊接定位销的圆柱座杆端体组装而成；杆端体材料为焊接钢；带油嘴
方式)
22
SK...ES-2RS型杆端关节轴承
6
