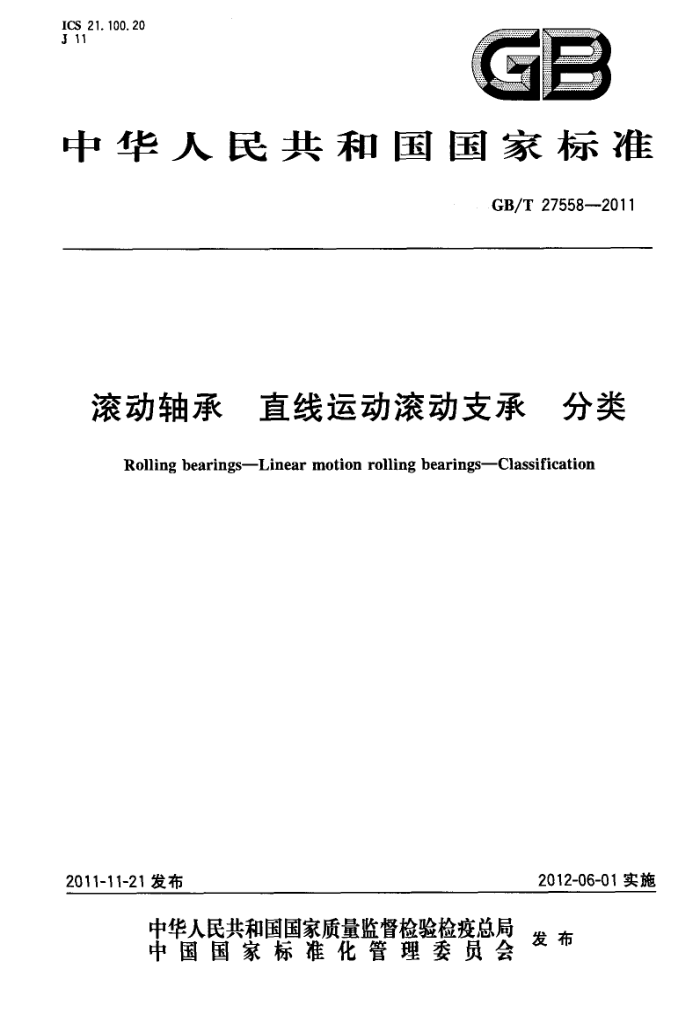

ICS 21. 100. 20 3 11
GB
中华人民共和国国家标准
GB/T 27558-2011
滚动轴承 直线运动滚动支承 分类
Rolling bearingsLinear motion rolling bearingsClassification
2012-06-01实施
2011-11-21发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T27558—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴承研究所有限公司、哈尔滨轴承集团公司、中国轴承工业协会。 本标准主要起草人：郭宝霞、王多亮、周宇、贾秋生。 GB/T27558—2011
滚动轴承直线运动滚动支承分类
1范围
本标准规定了直线运动滚动支承（以下简称支承）的分类。 本标准适用于对支承产品的分类管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6930—2002滚动轴承词汇 ISO24393：2008滚动轴承直线运动滚动支承词汇（Rollingbearings—Linearmotionrolling
bearings-Vocabulary)
3术语和定义
GB/T6930一2002和ISO24393：2008界定的术语和定义适用于本文件。
4结构类型分类
4.1支承按滚动体的种类，分为：
a）球支承—滚动体为球； b）滚子支承—滚动体为滚子； c）滚针支承—滚动体为滚针。
4.2支承按其工作时滚动体是否循环，分为：
a）循环滚动体支承一运动行程无限； b）非循环滚动体支承—运动行程有限。
4.3支承按其所承受的载荷及作用方向，分为：
a）承受纯径向载荷的支承； b）承受纯径向载荷的同时又传递扭矩的支承； c）承受径向和轴向联合载荷的支承。
4.4支承按滚动体的列数，分为：
a）单列滚动体支承一一具有列滚动体的支承； b）双列滚动体支承一一具有二列滚动体的支承； c) 三组球支承—具有三组球的支承； d) 四组球支承——具有四组球的支承； e） 五组球支承—具有五组球的支承； f) 六组球支承一—具有六组球的支承。
4.5支承按其结构和滚动体种类，综合分为：
1 GB/T27558—2011
a) 直线运动球轴承； b) 直线运动滚子轴承； c) 直线运动球支承； d) 直线运动滚子支承； e) 直线运动滚针导轨支承。
4.6 支承综合分类结构图见附录A。 4.7 常用支承结构型式见附录B。
2 GB/T27558—2011
附录A （规范性附录）
直线运动滚动支承综合分类结构图
直线运动滚动支承综合分类结构图见图A.1。
调整型
套筒型人开口型
半型镶滚道板调心型径向循环型
【直线运动球轴承球花键型
往复旋转型球和保持架组件冲压外圈型
直线运动滚子轴承 非循环直线运动滚子轴承
双列循环球导轨支承球导板盒式球导轨支承
直线运动球支承 链球支承
深沟型非循环球导轨支承四点接触型非循环球导轨支承
直线运动滚动支承
径向安装孔
循环滚子导轨支承循环滚子链圆导轨支承交叉滚子链支承
轴向安装孔
直线运动滚子支承 双列循环滚子导轨支承
平型非循环滚子导轨支承 V型非循环滚子导轨支承交叉滚子型非循环滚子导轨支承
单排平型
滚针和平保持架组件 双排V型
滚针端部为阶梯形
（直线运动滚针导轨支承循环滚针导轨支承滚针中部为凹槽，带冲压外壳型
滚针中部为凹槽，带端头型
非循环滚针导轨支承
图A.1
3 GB/T27558-—2011
附录B （规范性附录）
常用直线运动滚动支承结构型式
常用直线运动滚动支承结构型式及代号如表B.1所示。
表B.1 简 图
序号 名 称 代 号
特点
、直线运动球轴承
外套为一圆筒状，圆周均布三组以上钢球支承导轴，导轴上无沟槽，球在外套与导轴之间循环滚动作无限直线运动，可承受较轻的径向载荷
套简型 LB.**
将套筒型轴承沿轴向开一窄缝，利用轴承座调整轴承与导轴之间的径向游隙
调整型 LB.- AJ
2
将套筒型轴承沿轴向切去一组钢球相对应的一个扇形面，可调整径向间隙
开口型 LB.OP
3
轴承是套筒型轴承的半，可径向安装，用于有中间支承的导轴上外套内镶有数条弧形滚道板承受载荷，滚道板沟道曲率半径与钢球相似，承载能力提高，滚道板可调心0.5°，作无限直线运动，可加工成开口型轴承的椭圆形循环滚道，占用径向空间，钢球数量多，承载能力较套简型大，作无限直线运动，可调整径向间隙
半型
LB...HF
.
镶液道板调心型
LB...BP
5
径向循环型
LB..RA
6 GB/T27558—2011
表B.1（续）
序号 名称 代号
简 图
特点
钢球三点接触，接触角大，能传递扭矩，导轴为花键式轴，可预加载荷以承受重载荷。可作为径向轴承使用，每条滚道有一组循环球，直线运动行程无限
球花键型 LB*-BS
7
轴承可同时作直线往复及旋转运动，钢球非循环运动，行程有限，精度高，率系数低，可承受中等载荷
往复旋转型
LB...ST
8
中电中由由由由
无外套的往复旋转型轴承，精度高，刚性好，常用于冲压模具导向轴，直线往复运动行程有限，球不能作循环运动，可承受中等载荷外圈为冲压外圈，轴承可同时作直线往复及旋转运动，钢球非循环运动，行程有限，精度高，摩擦系数低，可承受较轻的径向载荷，常用于手动汽车变速器换挡轴
球和保持架组件
LB..-BC
9
中中中中中中
冲压外圈型
LB--POR
10
二、直线运动滚子轴承
滚动体与导轴及外套滚道均为线接触，承载能力大，刚性好，仅作有限直线运动，滚子非循环运动
非循环直线运动 LR... 滚子轴承
11
5 GB/T27558-2011
表B.1(续）
序号 名称 代号
简 图
特点
三、直线运动球支承
滚动体为循环球的平面导轨支承，作直线往复运动，行程无限，可承受轻、中载荷
ADO
双列循环球导轨支承
12
LBS-.-DB
E Y X
-
由
薄型，装配简单的平面直线运动支承，摩擦系数0.002～0.003，只可承受极轻载荷，亦可采用塑料保持架
+
13 球导板 LBS...FB
B
沿“V"形槽作无限直线运动，结构紧漆，球与滚道间隙可用偏心销微调，可承受中等载荷
盒式球导轨支承
O
00
LBS..-BB
14
0
属冲程式，可在成对 “V”形或圆弧形导轨内作有限行程往复运动，结构简单，精度高；摩擦系数低，可承受轻载荷
15 链球支承 LBS..CB
用球作滚动体，每个球有两个接触点的直线支承。 两导轨的沟道截面半径相等，且可在0.52D,~ +8之间
深沟型非
16 循环球直线 LBS..-ND
导轨支承
用球作滚动体，每个球有四个接触点的直线支承。 两导轨上四个接触点的沟道截面半径相等，且可在0.52D，～ + α 之间
四点接触型非循环球直线导轨支承
LBS...NF
17
6
