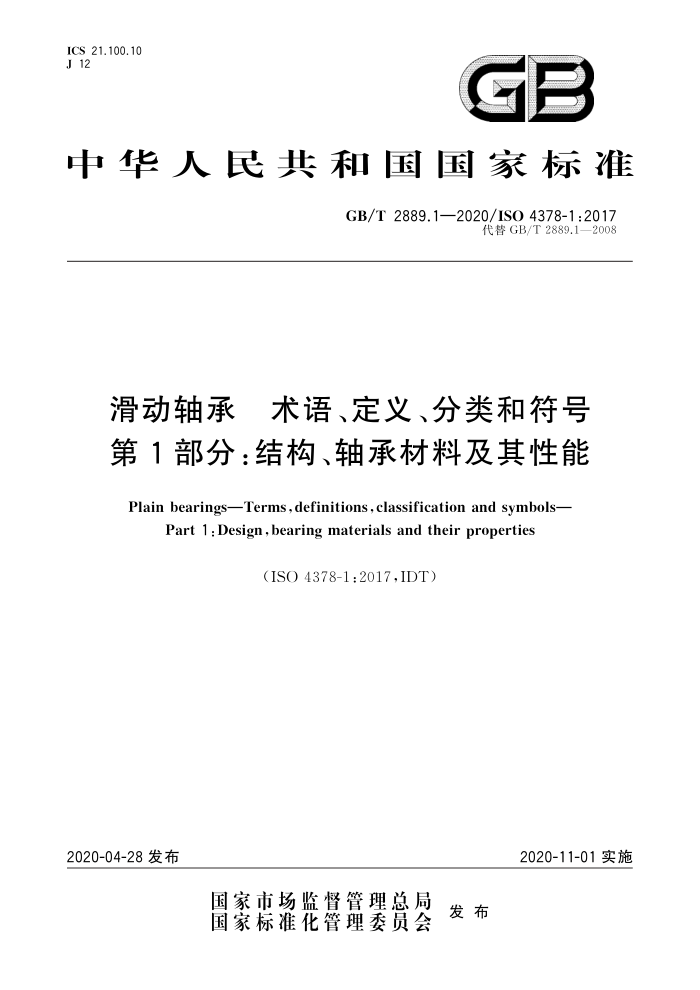

ICS 21.100.10 J 12
GB
中华人民共和国国家标准
GB/T2889.1—2020/ISO4378-1:2017
代替GB/T2889.1—2008
滑动轴承 术语、定义、分类和符号第1部分：结构、轴承材料及其性能
Plain bearings-Terms , definitions , classification and symbols-
Part 1 : Design, bearing materials and their properties
(ISO 4378-1:2017,IDT)
2020-11-01实施
2020-04-28发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T2889.1—2020/ISO4378-1:2017
前言
GB/T2889分为以下6部分：
GB/T 2889.1 滑动轴承 术语、定义、分类和符号 第1部分：结构、轴承材料及其性能； GB/T 2889.2 滑动轴承 术语、定义、分类和符号 第2部分：摩擦和磨损； GB/T 2889.3 滑动轴承 术语、定义、分类和符号第3部分：润滑； GB/T 2889.4 滑动轴承 术语、定义和分类第4部分：基本符号； -GB/T 2889.5 滑动轴承 ：术语、定义、分类和符号第5部分：符号的应用； GB/T 2889.6 滑动轴承术语、定义、分类和符号 第6部分：缩略语。
一
本部分为GB/T2889的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T2889.1一2008《滑动轴承术语、定义和分类第1部分：设计、轴承材料及其性
能》，与GB/T2889.1一2008相比，除编辑性修改外主要技术变化如下：
增加了含油轴承（3.2.3.10）、箔片轴承（3.2.3.12）、螺旋槽轴承（3.2.3.13)等28项术语和定义；修改了轴承（3.1.1）、滑动轴承（3.1.2）、滑动轴承单元（3.1.3）等52项术语和定义，
本部分使用翻译法等同采用ISO43781：2017《滑动轴承术语、定义、分类和符号第1部分：结
构、轴承材料及其性能》。
与ISO43781：2017相比，本部分作了下列编辑性修改：
修改了3.5.12中注的表述； —增加了索引。 本部分由中国机械工业联合会提出。 本部分由全国滑动轴承标准化技术委员会（SAC/TC236)归口。 本部分起草单位：中机生产力促进中心、上海交通大学、西安交通大学、洛阳轴研科技股份有限公
司、临安东方滑动轴承有限公司、合肥波林新材料股份有限公司。
本部分由全国滑动轴承标准化技术委员会负责解释。 本部分所代替标准的历次版本发布情况为：
GB/T2889—1982、GB/T2889—1994; —GB/T2889.1—2008。
I GB/T2889.1—2020/IS04378-1:2017
引
由于滑动轴承领域内存在大量的、以多方式命名的参数符号和名词术语，在解释标准和技术文献的过程中极易引起误解，这种情况造成了补充定义的持续增加，并进一步加剧了误解的可能。
GB/T2889的本部分旨在建立一个统一的、基础性的用于阐述滑动轴承结构、轴承材料和性能的名词术语体系。
I GB/T2889.1—2020/ISO4378-1:2017
滑动轴承术语、定义、分类和符号第1部分：结构、轴承材料及其性能
1范围
GB/T2889的本部分界定了与滑动轴承结构、轴承材料及其性能相关的最常用的术语、定义和分类。
本部分给出了某些术语和组合词的缩略语，可在无歧义时使用。对于无需解释的术语则没有给出其定义。
规范性引用文件
2
本部分无规范性引用文件。
3术语和定义
下列术语和定义适用于本文件。 ISO和IEC标准化术语数据库网址如下：
IEC在线电工词汇：http：//www.electropedia.org -—ISO在线浏览平台：http：//www.iso.org/obp
3.1基本术语 3.1.1
轴承bearing 机械装置中用于对相对运动中的运动件进行支承和（或）相对于其他零件进行导向的机械零件。
3.1.2
滑动轴承 plain bearing;sliding bearing 相对运动为滑动的轴承（3.1.1）。
3.1.3
滑动轴承单元 plainbearingunit 包括滑动轴承（3.1.2）、支承元件（例如轴承座）、轴和润滑系统的机械组件。
3.2 滑动轴承型式及分类 3.2.1根据载荷形式分类 3.2.1.1
静载滑动轴承 statically loaded plain bearing 承受大小和方向均不变的载荷的滑动轴承（3.1.2）
3.2.1.2
动载滑动轴承 dynamicallyloaded plainbearing 承受大小和（或）方向变化的载荷的滑动轴承（3.1.2）。
1 GB/T2889.1—2020/IS04378-1.2017
3.2.2 根据承受载荷的方向分类 3.2.2.1
径向滑动轴承 plain journal bearing 径向轴承journal bearing 承受径向（垂直于旋转轴线）载荷的滑动轴承（3.1.2）。 注：见图1和图3。
3. 2, 2.1
3 03
3.3.8
图1径向滑动轴承
3.2.2.2
止推滑动轴承 plain thrust bearing 止推轴承thrustbearing 承受轴向（沿着或平行于旋转轴线）载荷的滑动轴承（3.1.2）。 注：见图2。
3. 5. 32
,3. 3. 9
3. 3. 7. 2 3.2.2.2
图2 止推滑动轴承
3.2.2.3
径向止推滑动轴承journalthrustbearing 带止推边轴承 flangedbearing 有法兰轴承同时承受径向和轴向载荷的滑动轴承（3.1.2）。
3.2.3根据润滑类型分类 3.2.3.1
流体动压轴承 hydrodynamic bearing 在流体动压润滑状态下工作的滑动轴承（3.1.2)。 注：见图3。 2 GB/T2889.12020/IS04378-1.2017
3.2.2.1 3.3. 8
说明：
油膜压力分布。
图3流体动压轴承
3.2.3.2
流体静压轴承hydrostaticbearing；externallypressurizedbearing 在流体静压润滑状态下工作的滑动轴承（3.1.2）。 注：见图4。
3. 4. 1
8.4.3
3.8
3. 4. 1
A-
图4流体静压轴承
3.2.3.3
气体动压轴承hydrodynamicgasbearing；hydrodynamicairbearing 在气体动压润滑状态下工作的滑动轴承（3.1.2）。
3.2.3.4
气体静压轴承hydrostaticgasbearing;hydrostaticairbearing 在气体静压润滑状态下工作的滑动轴承（3.1.2）。
3.2.3.5
挤压膜轴承 squeeze film bearing 由于两滑动表面的趋近导致润滑膜中产生沿垂直于轴承表面方向的压力，从而使两滑动表面完全
分离的滑动轴承（3.1.2）。
注：见图5。
3 GB/T2889.12020/IS04378-1.2017
说明： 1———润滑剂； 2——载荷。
图5挤压油膜轴承
3.2.3.6
动静压混合轴承hybridbearing 同时在流体静压润滑状态和流体动压润滑状态下工作的滑动轴承（3.1.2）。
3.2.3.7
固体润滑轴承 solid-film lubricated bearing 用固体润滑剂润滑的滑动轴承（3.1.2）。 注：见图6。
说明：
固体润滑剂。
1
图6 固体润滑轴承
3.2.3.8
无润滑轴承 unlubricated bearing 工作中无润滑剂的滑动轴承（3.1.2）。
3.2.3.9
自润滑轴承 self-lubricatingbearing 用轴承材料（3.6.1）、轴承材料成分或固体润滑剂层进行润滑的滑动轴承（3.1.2）。
3.2.3.10
多孔质自润滑轴承 porous self-lubricating bearing 烧结轴承sinteredbearing 含油轴承oil-impregnated sinteredbearing 滑动部分采用多孔性材料制成，孔隙充以润滑剂的轴承（3.1.1）。 注：见图7。 4
