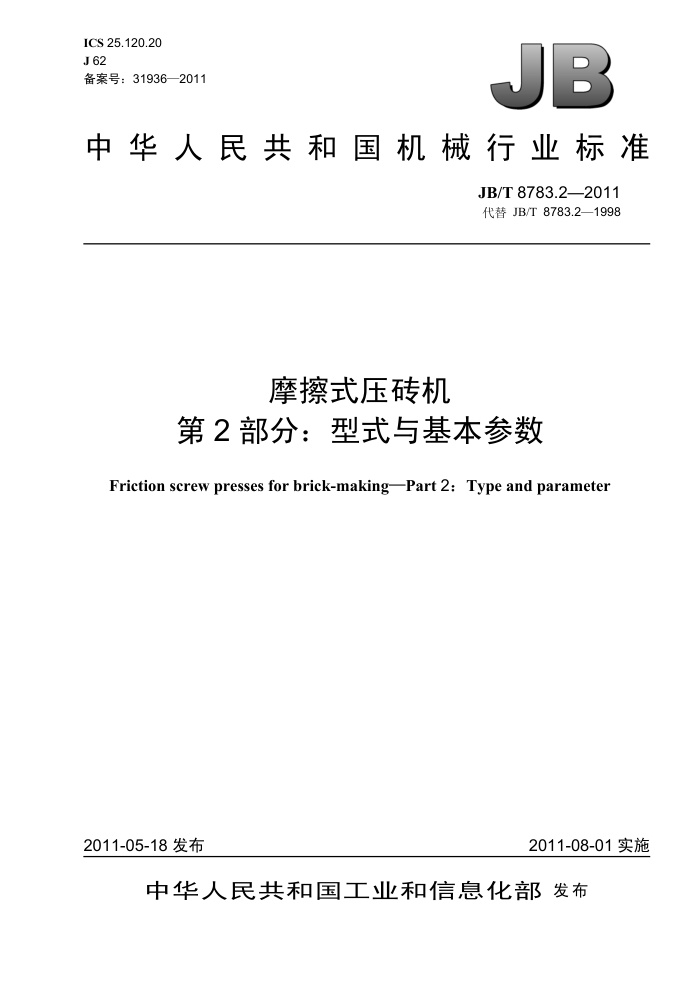

ICS25.120.20 J 62 备案号：31936—2011
JB
中华人民共和国机械行业标准
JB/T8783.2—2011 代替JB/T8783.2—1998
摩擦式压砖机
第2 部分：型式与基本参数
Friction screw presses for brick-makingPart 2: Type and parameter
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T8783.2—2011
目 次
前言，范围..
I11 1
1
2 机内出砖型压砖机.
机外出砖型压砖机... 4复合式压砖机.. 图1机内出砖型压砖机.. 图2机外出砖型压砖机. 图3复合式压砖机表1机内出砖型压砖机基本参数表2机外出砖型压砖机基本参数表3复合式压砖机基本参数
3.
++...+...+..+...+..
.....2 JB/T8783.2—2011
前言
JB/T8783《摩擦式压砖机》已发布了三个部分：
第1部分：精度；第2部分：型式与基本参数；一第3部分：技术条件。
本部分为JB/T8783的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本部分代替JB/T8783.2一1998《摩擦式压砖机第2部分：型式与基本参数》。 本部分与JB/T8783.2一1998相比主要技术变化如下：
修改了预压缸的压力；一修改了真空系统的真空度。
本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：青岛青锻锻压机械有限公司、深圳市华测检测有限公司、济南铸造锻压机械研究
所有限公司。
本部分起草人：吴带生、李淑君、邢吉柏、郭冰、孙华山、马立强。 本部分所代替标准的历次发布情况为：
ZBJ62008—1987; JB/T8783.2—1998
III JB/T 8783.2—2011
摩擦式压砖机第2部分：型式与基本参数
1范围
JB/T8783的本部分规定了摩擦式压砖机的型式与基本参数，本部分适用于耐火砖制坏用机内出砖型、机外出砖型的摩擦式压砖机和复合式压砖机（以下简称压
砖机）。 2机内出砖型压砖机 2.1机内出砖型压砖机型式如图1所示。
注：压砖机结构不受本图形限制
图1机内出砖型压砖机
2.2机内出砖型压砖机基本参数按表1的规定。
表1 机内出砖型压砖机基本参数滑块行程S
最大力Pmax
工作台垫板厚度！
公称力P kN 630 1 000 1 600
行程次数n min-!
装模高度H
kN 1 250 2 000 3 150
mm 400 450 500
mm 375 470 580
mm
18 16 14 JB/T8783.2—2011
表1（续）
最大力Pmax
滑块行程S
行程次数n min-
装模高度H
公称力P kN 1 600 2 500 2 500 4 000 6 300 10 000 16 000 25 000
工作台垫板厚度t
kN 3 150 5 000 5 000 8 000 12 500 20 000 31 500 50 000
mm 1 000 560 1 000 630 710 800 800 900
mm 580 730 730 800 850 900 900 950
mm 一
7 13 7 11 10 9 8 7
120 150 180 200 240
3 机外出砖型压砖机 3.1 机外出砖型压砖机型式如图2所示。
注：压砖机结构不受本图形限制。
图2机外出砖型压砖机
3.2机外出砖型压砖机基本参数按表2的规定。
表2 机外出砖型压砖机基本参数
公称力P 最大力Pmax 滑块行程S 行程次数n 装模高度H 出砖力F 出砖行程h kN
kN 8 000
min- 16
kN 800
mm 500
mm 1 020
mm 600
4 000
