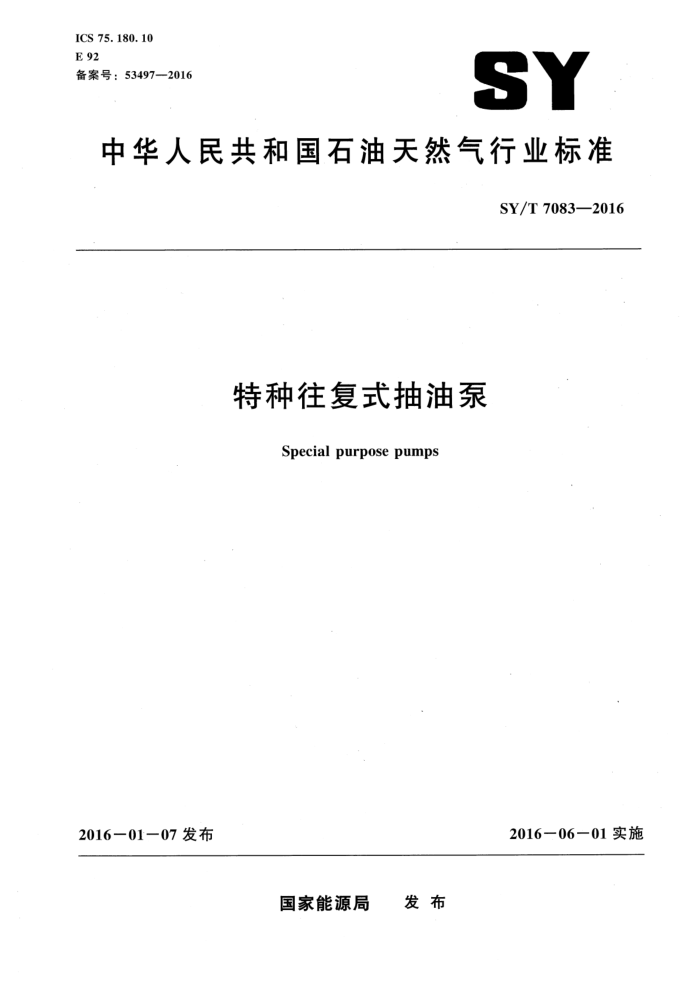

ICS 75. 180. 10 E 92 备案号：534972016
SY
中华人民共和国石油天然气行业标准
SY/T 7083—2016
特种往复式抽油泵
Special purpose pumps
201601一07 发布
2016一06一01实施
国家能源局 发布 SY/T 7083—2016
目
次
前言
范围 2 规范性引用文件 3 术语和定义
1
分类、型号和基本参数技术要求试验和检验 标志、包装、运输和贮存
4
5
6
7
附录A（规范性附录） 金属柱塞与泵筒的配合间隙附录B（规范性附录） 泵总成密封性能试验压力附录C（资料性附录) 配合间隙最大漏失量推荐值参考文献
1 1
12 13 14 SY/T 7083—2016
前 言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本标准起草单位：中国石油集团渤海石油装备制造有限公司新世纪机械制造分公司、玉门油田分
公司钻采工程研究院、江汉机械研究所、中船重工中南装备有限责任公司、铁岭中油机械设备制造有限公司、胜利油田高原石油装备有限责任公司、咸阳宝石钢管钢丝绳有限公司。
本标准主要起草人：王志明、王泽香、庞亚谱、周海芳、李永兵、李秀梅、吴清河、刘建魁、刘连伟、吴苗法、刘志冲。
一 SY/T 7083—2016
特种往复式抽油泵
1＇范围
本标准规定了特种往复式抽油泵的分类、型号和基本参数、技术要求、试验和检验及标志、包装、运输和贮存。
本标准适用于特种往复式抽油泵的设计、制造、试验和检验。
2·规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 197　普通螺纹　公差 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 GB/T 9253.2石油天然气工业套管、油管和管线管螺纹的加工、测量和检验 GB/T 18607抽油泵及其组件规范 SY/T 5029抽油杆
3术语和定义
下列术语和定义适用于本文件。
3. 1
特种往复式抽油泵 special purpose pump 在GB/T 18607规定的常规抽油泵基础上，对局部结构、材料进行特殊处理，能适应油田含砂、
含气、稠油、斜井等特殊工况要求的抽油泵。 3. 2
防砂抽油泵 anti-sand pump 采用沉砂、携砂、刮砂、减缓砂卡、砂埋等功能结构，防止油液中沉砂和浮砂进人泵筒卡阻柱塞
的抽油泵。 3.3
防气抽油泵 anti-gas pump 采用有利于阀球开启、减少气锁等功能结构，适应含气油井生产的抽油泵。
3. 4
稠油抽油泵 heavy oil pump 采用有利于稠油进泵、有利于阀球关闭、减小杆柱下行阻力等功能结构，适用于开采高黏度原油
的抽油泵。 3.5
斜井抽油泵slant hole pump 采用减少柱塞与泵筒间偏磨、有利于阀球关闭等功能结构，适用于斜井油井生产的抽油泵。
1 SY/T 7083--2016
4分类、型号和基本参数
4.1特种往复式抽油泵分类
按功能分为防砂抽油泵、防气抽油泵、稠油抽油泵、斜井抽油泵防砂抽油泵按结构分为长柱塞防砂抽油泵、长柱塞沉砂式防砂抽油泵、等径柱塞沉砂式防砂抽油
泵、刮砂式防砂抽油泵，结构示意图如图 1至图 4 所示。
防气抽油泵按结构分为强启闭防气抽油泵、中空防气抽油泵、顶开阀式防气抽油泵，结构示意图如图5至图7所示。
稠油抽油泵按结构分为液力反馈稠油抽油泵、电加热稠油抽油泵，结构示意图如图8和图9 所示
斜井抽油泵按结构分为大斜度井抽油泵、旋转柱塞式斜井抽油泵，结构示意图如图 10和图 11 所示。
1一外管；2一泵筒；3一加长短节；4一长柱塞; 5一游动阀副；6一固定阀副；7一沉砂结构
1--长柱塞；2一短泵筒；3一游动阀副;
4固定阀副；5一加长短节图1长柱塞防砂抽油泵
图2长柱塞沉砂式防砂抽油泵
4.2型号
特种往复式抽油泵的型号表示方法应符合图12的要求。
4.3基本参数
特种往复式抽油泵的基本参数应符合表1 的规定。 SY/T 7083-2016
C
1一外管；2—泵筒；3一等径柱塞; 4—游动阀副；5—固定阀副；6-沉砂结构图3等径柱塞沉砂式防砂抽油泵
1柱塞；2一刮砂环；3一泵筒; 4一游动阀副；5一固定阀副图4刮砂式防砂抽油泵
1一滑阀；2一拉杆；3一柱塞；4一泵筒;
1一上泵筒；2-柱塞；3中空短节; 4一游动阀副；5一下泵筒；6一固定阀副
5一游动阀副；6一固定阀副图5强启闭防气抽油泵
图6中空防气抽油泵
3 SY/T 7083-—2016
1一柱塞；2—泵筒；3一游动阀副; 4一顶针；5—顶开阀；6一固定阀副图7顶开阀式防气抽油泵
1—上泵筒；2—上柱塞；3—上游动阀副；4—中间出油接头；5-下游动阀副；6—下柱塞；7—下泵筒
图8液力反馈稠油抽油泵
一中心拉杆；2一泵筒；3一柱塞；4一游动阀副;
1一上柱塞；2—外管；3—泵筒; 4一游动阀副；5一下柱塞；6一固定阀副
5一固定阀副；6一限位环；7一密封短节
图9电加热稠油抽油泵
图10大斜度井抽油泵 SY/T 7083—2016
1一旋转接头；2一外管；3泵筒；4一柱塞; 5-游动阀副；6--旋转管塞；·-固定阀副
图 11旋转柱塞式斜井抽油泵
表 1特种往复式抽油泵的基本参数
柱塞长度
连接油管螺纹 (TBG 或 UP TBG)
连接抽油杆规格
标称泵径
泵筒长度
mm (in)
mm 26. 99 27.94 28.58 31.75 38. 10 44. 45 45.24 50.80 57.15 63.50 69.85 82. 55 95. 25
m
m
16（5%）， 19（34）)，22（%）)
1.900，23．27
23.2
19 (4)，22 (%)
0.9～10.5
(. 3~8. 1
2，3
22 (%)，25 (1)
3，4
