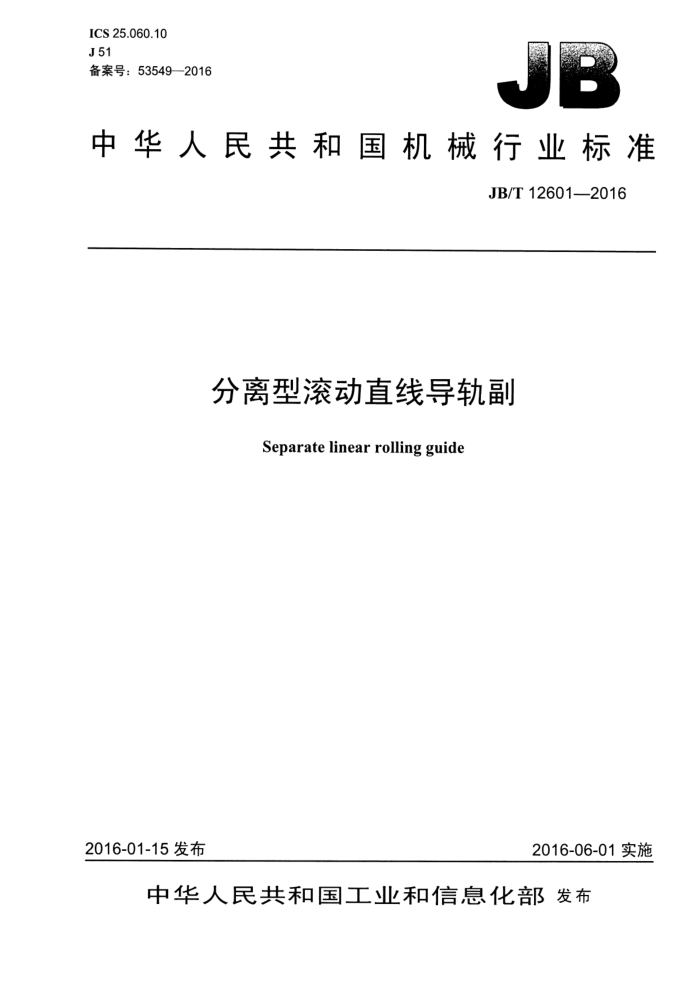

ICS 25.060.10 J 51 备案号：53549—2016
中华人民共和国机械行业标准
JB/T 12601-2016
分离型滚动直线导轨副
Separate linear rolling guide
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T 12601—2016
目 次
前言
11
范围. 2规范性引用文件 3术语和定义 3.1一般术语和定义 3.2几何参数术语和定义 4精度等级...
1
标识符号... 安装尺精度检验.. 验收技术条件 8.1 外观质量 8.2 标识. 8.3 防锈 8.4 包装与运输.
5
6 7
.............
8
................
0
图1分离型滚动直线导轨副结构示意图图2分离型滚动直线导轨副的组成. 图3分离型滚动直线导轨副几何参数符号图4分离型滚动直线导轨副安装尺寸.
表1分离型滚动直线导轨副安装尺寸 JB/T 12601—2016
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：南京工艺装备制造有限公司、广东高新凯特精密机械有限公司。 本标准主要起草人：殷玲香、张怀燕、何宁、纪明民、刘志云、杨海保、冯建文。 本标准为首次发布。
II JB/T 12601—2016
分离型滚动直线导轨副
1范围
本标准规定了分离型滚动直线导轨副的术语和定义、精度等级、标识符号、安装尺寸、精度检验和验收技术条件。
本标准适用于规格为15～25的分离型滚动直线导轨副。
2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
GB/T191-2008　包装储运图示标志 GB/T17421.1—1998机床检验通则第1部分：在无负荷或精加.T.条件下机床的几何精度 JB/T3207—2005机床附件产品包装通用技术条件
3术语和定义
3.1 一般术语和定义 3.1.1
分离型滚动直线导轨副 separate linear rolling guide 主要由直线导轨、分离型滑块和滚动体（滚珠或滚柱）组成，滑块在导轨任意位置可分离，可作为
直线运动导向和支承的部件。
结构如图1所示。 注：实际设计不必与图示结构完全一致。
直线导轨
分离型滑块
滚动体
图1分离型滚动直线导轨副结构示意图
分离型滚动直线导轨副的组成如图2所示。
分离型滑块体 ·滚动循环装置密封件
·直线导轨
分离型滚动直线导轨副- 分离型滑块
一滚动体
其他
图2分离型滚动直线导轨副的组成 JB/T12601—2016
分离型滚动直线导轨副
1 范围
本标准规定了分离型滚动直线导轨副的术语和定义、精度等级、标识符号、安装尺寸、精度检验和验收技术条件。
本标准适用于规格为15~25的分离型滚动直线导轨副。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 JB/T3207——2005机床附件产品包装通用技术条件
3术语和定义
3.1一般术语和定义 3.1.1
分离型滚动直线导轨副separate linearrollingguide 主要由直线导轨、分离型滑块和滚动体（滚珠或滚柱）组成，滑块在导轨任意位置可分离，可作为
直线运动导向和支承的部件。
结构如图1所示。 注：实际设计不必与图示结构完全一致。
直线导轨
分离型滑块
滚动体
图1分离型滚动直线导轨副结构示意图
分离型滚动直线导轨副的组成如图2所示。
一分离型滑块体滚动循环装置密封件一其他
直线导轨分离型滑块一滚动体
分离型滚动直线导轨副
图2分离型滚动直线导轨副的组成 JB/T 12601—2016
3.1.2
分离型滑块separate carriage 由分离型滑块体、滚动循环装置、密封件等组成的组件。
3.1.3
分离型滑块体separate carriage body 单侧具有一条或数条直线滚道和相应数量循环通道及安装孔的元件。
3.2　几何参数术语和定义
与分离型滚动直线导轨副尺小有关的几何参数符号如图3所示。
C
DH
BA
图3分离型滚动直线导轨副几何参数符号
3.2.1
导轨副的公称高度nominal dimension of separate linear rolling guide Ho 用以标识分离型滚动直线导轨副规格的高度尺值（无公差）。
3.2.2
导轨副的理论高度theoretical height of the separate linear rolling guide H 分离型滑块顶面C与直线导轨底面A之间的理论距离。
3.2.3
导轨副的理论宽度theoretical width of the separate linear rolling guide W 分离型滑块基准侧面 D与直线导轨基准侧面B 的理论距离。
4　精度等级
分离型滚动直线导轨副根据使用要求分为3个精度等级，从高到低依次为3级、4级、5级。
5标识符号
分离型滚动直线导轨副的标识符号应按以下规定，包括排列顺序和内容。
2 JB/T 12601—2016
XXX XX
XX
+
X
精度等级导轨长度同一平面内使用的导轨数每根导轨的滑块数量导轨副公称尺小制造厂商代号
示例：精度等级为4级、导轨长度为500mm、2套一组在同一平面内使用、每根分离型导轨.上使用2个分离型滑块、导轨
副公称尺寸为25mm、制造厂商代号为×××的分离型滚动直线导轨副产品表示为：
× × X 25-2-II X 500-4
6　安装尺寸
分离型滚动直线导轨副安装尺小见图4和表1。
回
回
HBA
W
Li L3
2X Ml D,hl
dd LODTh
Φ
R
图 4 分离型滚动直线导轨副安装尺寸表1 分离型滚动直线导轨副安装尺寸
单位为毫米
分离型滚动直线导轨副尺寸
滑块尺寸
导轨尺寸
规格
H 15 20 25
K L1 14 69 20 10 M4 6.5 3.5 V 13.3 19 92
Bs Mt Di h1 H2 B2 B3
W 30 42 55
D
h
≤
15 20 25
60 3.5
4.5 9.5 8.5 14 11
6
6
心 13 M6 5.5 19.5 60
10
14
X
6
24 122
45 16 M8
17 26.8 10 80 JB/T 126012016
精度检验
>
G1
检验项目
导轨滚道对导轨基准 A、B面的平行度。
简图
4
A
YB
精度等级
导轨长度 mm ≤200 >200~400 >400~600
4 允差 μm
5
3
3 5 6
5 8 10
8 12 15
检验工具
指示器、专用平台、专用表架、专用检验棒、下分八。
检验方法（按GB/T17421.1—1998中5.4.1.2.2.1的规定）
将导轨紧固在专用平台.上，在专用表架.上固定指示器，指示器测头触及专用检验棒最高点，沿导轨长度测量到基准面A的距离。测量误差以测量过程中指示器读数的最人差值计。
用千分测量专用检验棒与基准面B的距离。测量误差以最人差值计。
+
