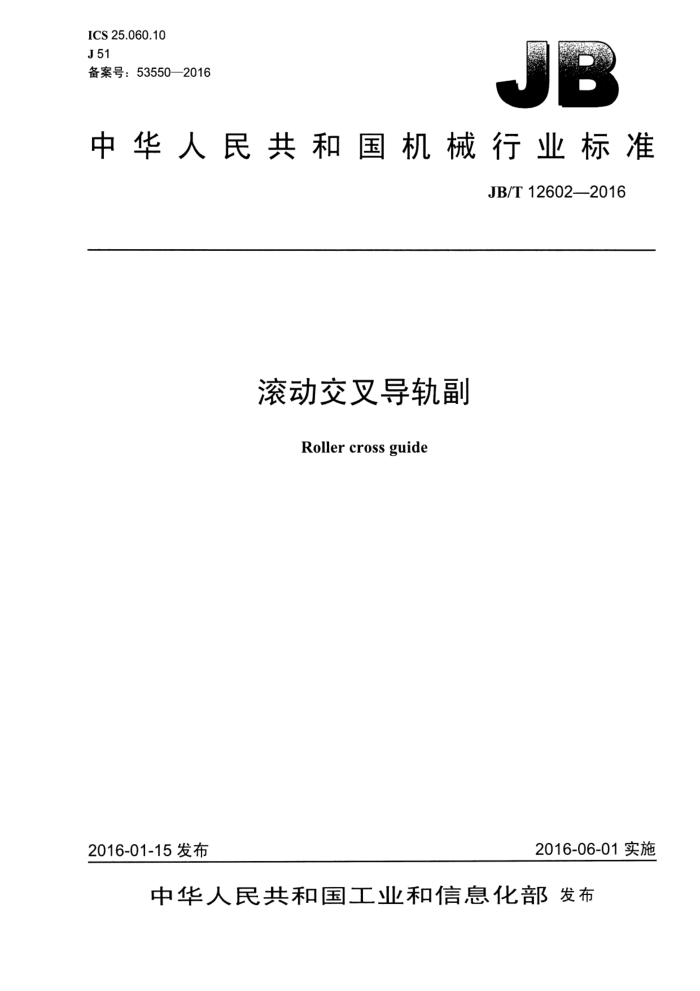

ICS 25.060.10 J51 备案号：53550—2016
中华人民共和国机械行业标准
JB/T 12602—2016
滚动交叉导轨副
Roller cross guide
2016-06-01实施
2016-01-15 发布
中华人民共和国工业和信息化部发布 JB/T 12602—2016
目 次
前言
11
.................
范围 2 规范性引用文件 3 术语和定义…… 3.1 一般术语和定义. 3.2几何参数术语和定义。 4 精度等级， 5 标识符号. 6
/
安装尺寸精度检验.
7 8 验收技术条件
7
8.1 外观质量 8.2 标识 8.3 防锈. 8.4 包装与运输.
..8 ...8
X
图 1 导轨副结构示意图图 2 导轨副的组成. 图 3 导轨副几何参数符号图 4 滚柱保持架几何参数符号图 5 导轨副安装尺寸图 6 滚柱保持架尺寸. 表 1 导轨副安装尺寸表 2 滚柱保持架尺寸 JB/T 12602—2016
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：南京工艺装备制造有限公司、上海中恒导轨有限公司。 本标准主要起草人：商梅、王守珏、陈学勇、张怀燕、纪明民、张贤虎。 本标准为首次发布。
II JB/T 12602—2016
滚动交叉导轨副
1范围
本标准规定了滚动交叉导轨副的术语和定义、精度等级、标识符号、安装尺寸、精度检验和验收技术条件。
本标准适用丁规格为1～18、长度≤1400mm、滚动体为滚柱的滚动交叉导轨副（以下简称导轨
副)。
滚动体为滚珠或滚针、具有凹凸V形滚道的导轨副亦可参照使用。
2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用汀本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
GB/T191—2008　包装储运图示标志 GB/T17421.1—1998机床检验通则第1部分：在无负荷或精加.T条件下机床的几何精度 JB/T3207-—2005机床附件产品包装通用技术条件
3术语和定义
3.1一般术语和定义 3.1.1
滚动交叉导轨副　roller cross guide 由具有V形滚道的导轨和交叉排列的滚柱组成，可作为直线运动支承和导向的部件。结构如图1
所示。
注：实际设计不必与图示结构完全一致。
导轨 1
滚柱
导轨2
滚柱保持架
图1 导轨副结构示意图
导轨副的组成如图2所示。 几何参数术语和定义
3.2
与导轨副有关的几何参数符号如图3和图4所示。 JB/T 12602—2016
一导轨1
一导轨2
导轨副-
一滚柱
滚柱保持架
图 2 导轨副的组成
L1
B
A
O
F
B
L2
图3导轨副几何参数符号
(N-1)f
K
图4滚柱保持架几何参数符号
3.2.1
导轨副公称尺寸 nominal dimension of roller cross guide Dwo 用于标识导轨副规格的滚柱理论直径尺（无公差）。
3.2.2
滚柱直径 diameter of roller Dw 滚柱的直径尺小。
3.2.3
滚柱数 女number of the rollers N 滚动体的个数 N=
_ K-2a+ +1，其中K为滚柱保持架长度，α为滚柱保持架端距，f为滚动体问距。
L JB/T 12602—2016
4精度等级
导轨副根据使用范围分为4个精度等级，从高到低依次为2级、3级、4级、5级。
5　标识符号
导轨副的标识符号应按以下规定，包括排列顺序和内容。 XXX XX -X×XXX-XX-XXX-XX
精度等级代号滚子代号同一平面内使用的导轨副数滚动体数导轨2长度导轨1长度导轨副公称尺小制造厂商代号
示例：精度等级为3级、2套一组在同一平面内使用、27个滚柱、导轨2长度为796mm、导轨1长度为796mm、导轨副
公称八寸为15mm、制造厂商代号为×××的滚动交叉导轨副产品表示为：
X × × 15-796 × 796-27Z- II -3
6　安装尺寸
导轨副安装尺寸见图5和表1。
@ @
O O
( @
L
h
F
图5导轨副安装尺寸表 1导轨副安装尺寸
单位为毫米 F 10 15
G 1.8 2.5
规格 1 2
M M2 M3
h 1.4 2
D 3 4.4
A 8.5 12
?
6
3 JB/T 12602—2016
表1 导轨副安装尺寸（续）
单位为毫米 F 25 40
规格 3 4 6
M M4 MS M6
D 6 8 9. 5
H 8 11
h 3.1 4.2 5.2
G 3.5 4.5 6 9 (8) 12 14 18
A 18 22 31 (30) 44 (40) 58 71 83
15 22 (20) 28 36 40
50
M8 M10 M12 M14
10. 5 14 17.5 20
6.2 8.2 10.2 12.2
100 100 100 100
9
12 15 18 注：括号（）中的数值为第二推荐值。 滚柱保持架基本尺寸见图6和表2。
金0金0
V
a
(N-1)J K
图6滚柱保持架尺寸表 2 滚柱保持架尺寸
单位为毫米
规格 1 2 3 4 6 9 12 15 18
Dw 1.5 2 3 4 6 9 12 15 18
a 2 2.5 3 4.5 6 7.5 12.5 15 18
f 2.5 4 5 7 10 14 20 25 30
4 JB/T 12602—2016
7精度检验
检验项目
G1
导轨V形面对A、B面的平行度。
简图
A
精度等级
导轨长度 mm ≤200 >200～400 >400~600 >600～~800 >800～1 000 >1 000~1 400
5
2
3
4
允差μm
10 15 19 22 25 28
2 3 4 5 6 7
4 6 8 10 11 12
6 10 13 16 18 20
检验工具
专用平台、专用表架、专用检验棒、指示器、下分八。
检验方法（按GB/T17421.1—1998中5.4.1.2.2.1的规定）
将导轨紧固在专用平台.上，在专用表架上固定指示器，指示器测头触及专用检验棒最高点，沿导轨长度测量到基准面A的距离。测量误差以测量过程中指示器读数的最人差值计。
用下分八测量专用检验棒与基准面B的距离。测量误差以最人差值计。
