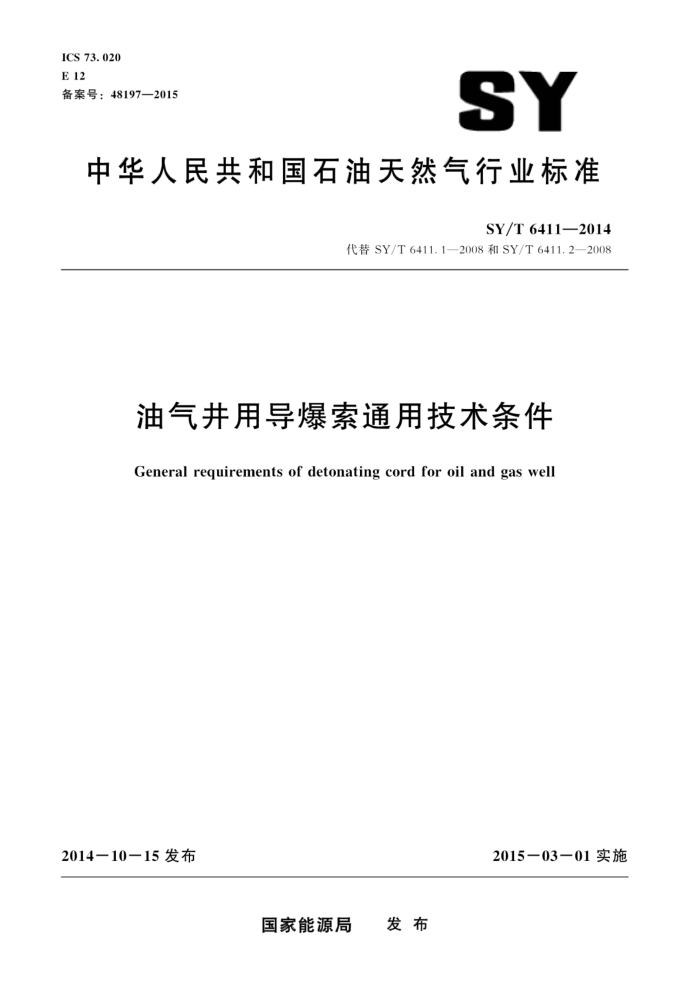

ICS 73.020 E 12 备案号：48197—2015
SY
中华人民共和国石油天然气行业标准
SY/T 64112014
代替SY/T6411.1—2008和SY/T6411.2—2008
油气井用导爆索通用技术条件
General reguirements of detonating cord for oil and gas well
2014一10一15发布
2015一03一01实施
国家能源局 发布 SY/T6411—2014
目 次
前言
I
范围规范性引用文件 3分类与命名
1
2
技术要求检测项目及方法检验规则标志包装· 运输与贮存
4.
5
6
7
O
10
8
10
门
附录A（规范性附录） 导爆索径向输出压力检测方法
11 SY/T 6411—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6411.1一2008《油气井用导爆索通用技术条件及检测方法第1部分：通用技术条件》和SY/T6411.2一2008《油气井用导爆索通用技术条件及检测方法第2部分：检测方法》。
本标准以SY/T6411.1—2008为主，整合了SY/T6411.2—2008。本标准与SY/T6411.1— 2008相比，除编辑性修改外，主要技术变化如下：
修改了范围（见第1章，SY/T6411.1一2008中的第1章）；一修改了规范性引用文件（见第2章，SY/T6411.1一2008中的第2章）；一删除了金属包覆层导爆索的相关要求及检测方法（SY/T6411.1一2008中的第4章，SY/T 6411.2一2008中的第5章）；修改了导爆索装药质量的要求（见4.2，SY/T6411.1一2008中的4.3）；修改了导爆索几何尺寸的要求（见4.3，SY/T6411.1一2008中的4.2）；修改了导爆索的爆速参数（见表3，SY/T6411.1一2008中的表2）；修改了导爆索抗拉性能的要求（见4.4.6，SY/T6411.1一2008中的4.4.6）；修改了导爆索标志的要求（见第7章，SY/T6411.1一2008中的第7章）。
本标准由石油工业标准化技术委员会石油测井专业标准化委员会（CPSC/TC11）提出并归口。 本标准起草单位：大庆石油管理局射孔弹厂、石油工业油气田射孔器材质量监督检验中心、中国
石油集团渤海钻探工程有限公司测井分公司、大庆油田有限责任公司试油试采分公司。
本标准主要起草人：苟洪波、徐志国、李冰、郑长建、顾军，汤占军、李东传，梁纯、赵明辉
王朝晖。
本标准代替了SY/T6411.1—2008和SY/T6411.2—2008。 SY/T6411.1—2008的历次版本发布情况为：
SY/T6411—1999
I SY/T64112014
油气井用导爆索通用技术条件
1范围
本标准规定了油气井用导爆索（以下简称导爆索）的分类与命名、技术要求、检测项目与方法、 检验规则、标志、包装、运输与贮存。
本标准适用于导爆索的制造、性能检测和验收。金属包覆层导爆索参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB190危险货物包装标志 GB/T191 包装储运图示标志 GB12463危险货物运输包装通用技术条件 GB/T13224—1991工业导爆索试验方法 GB13889油气井用电雷管通用技术条件 GB/T20489油气井聚能射孔器材通用技术条件 GB50089民用爆破器材工程设计安全规范 GA921民用爆炸物品警示标识、登记标识通则 SY5436石油射孔、井壁取心民用爆炸物品安全规程
3分类与命名
3.1分类 3.1.1分类方法
按下列方法分类： a） 导爆索按耐热性能分为常温级、高温级和超高温级。 b)） 导爆索按收缩性能分为普通型和低收缩率型。 c） 导爆索按其爆速分为普通型、高爆速型和超高爆速型。 d) 导爆索按其耐压性能分为普通型和耐压型
3.1.2 类型代号
代号表示如下：
耐热性用其所使用的炸药类型表示，其中常温级导爆索用“RDX”表示，高温级导爆索用
a
“HMX”表示，超高温级导爆索用“PYX”或“HNS”表示。 b) 低收缩率型导爆索用“LS”表示，普通型无代号。 c) 高爆速型导爆索用“HV”表示，超高爆速型导爆索用“XHV”表示，普通型无代号。
1 SY/T64112014
d) 耐压型导爆索用“HP”表示，普通型无代号。 3.2命名 3.2.1命名规则
采用导爆索的装药质量、类型代号两项内容进行命名，其中： a) 导爆索装药质量表示单位长度的装药质量。在型号命名时，采用英制单位量值，即格令每英
尺（gr/ft)。 b） 类型代号在型号命名时采用3.1.2的规定，类型代号按下列顺序排列：
1）装药类型（耐热性能）； 2） 收缩性能； 3）爆速； 4）耐压性能。 当类型代号有耐压代号时，在“HP”后标注出额定压力值，单位为兆帕（MPa）。
注：装药质量单位的换算关系为：1gr/ft=0.2126g/m，40gr/ft=8.504g/m，60gr/ft=12.576g/m，80gr/ft
17.008g/m100gr/ft=21.26g/m。
3.2.2命名方法
命名方法如下所示：
耐压性能爆速收缩性能装药类型（耐热性能）装药质量
示例：按上述命名方法80HMXLSHVHP50表示装药质量为80gr/ft高温级、低收缩率、高爆速、耐压50MPa的导
爆索：80RDX表示装药质量为80gr/ft、常温级、普通型导爆索。
4 技术要求
4.1外观 4.1.1 包覆层 4.1.1.1 导爆索包覆层颜色根据耐热性能进行颜色区分，应符合表1的规定
表1 导爆索包覆层颜色要求
产品型号常温级高温级超高温级
包覆层颜色
黑绿红
C SY/T 6411—2014
4.1.1.2包覆层表面不应有凸起、气泡、砂眼、裂纹。 4.1.2索干
索干不应扭折、破损。 4.2装药质量
导爆索按照装药质量分为：40gr/ft（8.504g/m），60gr/ft（12.576g/m），80gr/ft（17.008g/m）和100gr/ft（21.26g/m）四个系列，其装药质量不低于标称装药质量的90% 4.3几何尺寸
每个系列导爆索的几何尺寸及尺寸偏差应符合表2的规定。特殊产品按照其技术要求执行。
表2 不同系列导爆索直径及直径偏差要求
直径 mm 4. 3 4. 6 5. 3 5.7
装药质量 gr/ft
直径偏差 mm ± 0. 2 ± 0. 2 ± 0. 2 ± 0. 2
40 60 80 100
4.4性能
4.4.1爆速
导爆索爆速在室温条件下应符合表3的规定
表3导爆索的爆速要求
常规爆速 m/s ≥6800 ≥6800 ≥7000 ≥7000 ≥6000
高爆速 m/s ≥7200 ≥7200 ≥7400 ≥7400 ≥6300
超高爆速 m/s ≥7600 ≥7600 ≥7800 ≥7800 ≥6600
产品类型
常温级高温级常温级高温级超高温级
40系列
60,80，100系列
4.4.2耐热
4.4.2.1导爆索耐热性能应符合表4的规定。 4.4.2.2导爆索在标称温度和相应时间条件下，包覆层完好，不自燃，引爆后应爆轰完全。 4.4.3收缩率
在标称温度下恒温2h，低收缩率型导爆索的收缩率应不大于1%，普通型导爆索的收缩率应不大于6%。
3 SY/T 6411—2014
4.4.4耐压
耐压型导爆索在标称压力值下，保持30min，引爆后应爆轰完全。
表4导爆索的耐热性能要求
2h耐热温度
100h耐热温度
24h耐热温度
48h耐热温度
产品型号
℃ 163 191 230
℃ 122 154 200
℃ 113 144 192
C 130 169 206
常温级高温级超高温级
4.4.5耐寒
导爆索在－40℃土2℃条件下恒温2h，包覆层完好，引爆后应爆轰完全。 4.4.6抗拉
普通型导爆索在承受不小于490N静拉力、低收缩率型导爆索在承受不小于980N静拉力1min 后，引爆后应爆轰完全。 4.4.7径向输出压力
导爆索在室温条件下，径向输出压力应不小于3GPa。
5检测项目及方法
5.1外观 5.1.1 包覆层
目视检测，应符合4.1.1的要求。 5.1.2索干
目视检测，应符合4.1.2的要求。 5.2几何尺寸
按GB/T13224—1991中5.1.1的规定执行。 5.3装药质量
按GB/T13224—1991中5.2的规定执行。 5.4爆速 5.4.1材料、仪器及设备
满足如下要求： a） 电雷管：应符合GB13889的要求
4 SY/T 6411—2014
b） 探针：应为电的良导体 c) 起爆仪：应能满足电雷管的引爆要求 d) 爆速测试仪：宜使用“16路时间间隔测试仪”
5.4.2试样的准备
取不小于1200mm长的导爆索，从距一端（300±0.5）mm处开始，每间隔（100土0.5）mm布一对探针，共布不低于八对探针，每对探针按序编号。 5.4.3检测程序 5.4.3.1 如图1所示连接测试线路。 5.4.3.2在试样距探针（300土0.5）mm一端与电雷管连接，开启爆速测试仪，使其处于正常测试状态。 5.4.3.3 引爆电雷管。 5.4.3.4 记录检测数据。
口
1
1一导爆索；2一网络源：3一电雷管：4一起爆仪；5一时间间隔测试仪
图1爆速检测示意图
5.4.4爆速的计算
爆速的计算按公式（1）和公式（2）进行：
1 At:
X 106
(1)
U::
(2)
..
(n/2)—
式中：
第测试段爆速的数值，单位为米每秒（m/s）；探针间隔的距离，单位为毫米（mm）；
Ui
At: 第i测试段爆轰波传播时间的数值，单位为纳秒（ns）；
平均爆速的数值，单位为米每秒（m/s）； n 探针的数量；
U
5
