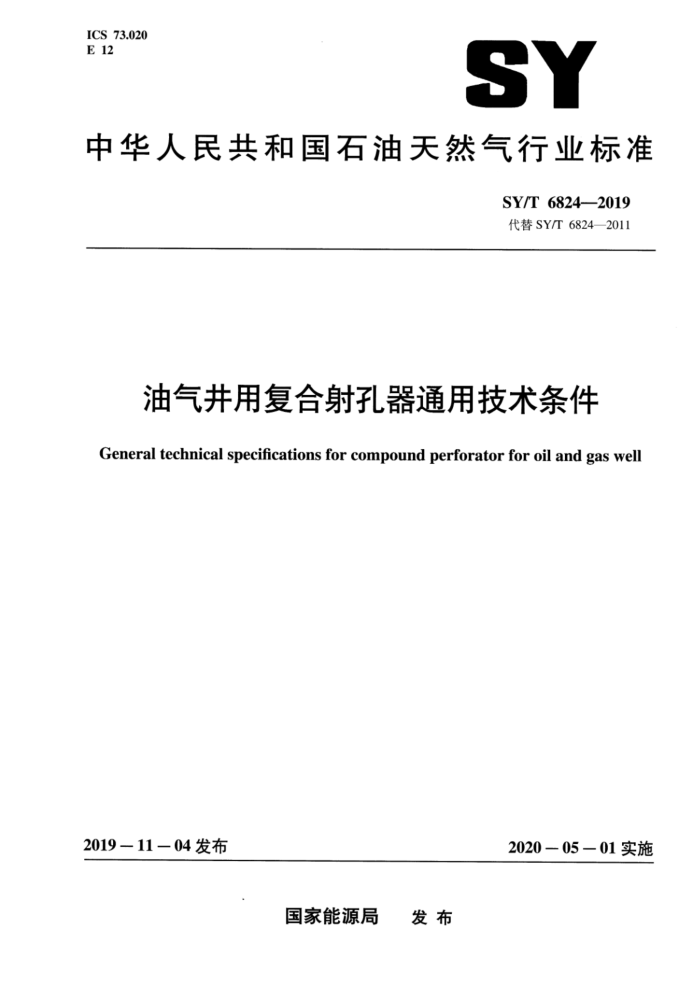

ICS 73.020 E 12
SY
中华人民共和国石油天然气行业标准
SY/T68242019 代替SY/T6824—2011
油气井用复合射孔器通用技术条件 General technical specifications for compound perforator for oil and gas well
2019—11—04 发布
2020-05-01实施
国家能源局 发布 SY/T 6824—2019
目 次
前言： 1范围 2 规范性引用文件 3 术语和定义 4分类与命名 4.1 压裂药 4.2 复合射孔枪 4.3 复合射孔器 5技术要求 5.1 复合射孔器 5.2 复合射孔枪 5.3 聚能射孔弹 5.4 压裂药 5.5 复合射孔器其他主要部件 5.6 安全性 6 试验方法 6.1 复合射孔器 6.2 复合射孔枪 6.3 压裂药 7检验规则 7.1 复合射孔器 7.2 复合射孔枪 7.3 压裂药 8 标志 8.1 聚能射孔弹 8.2 复合射孔枪 8.3 压裂药
III
6
12 12
13 :13 - 13
包装、运输与贮存 9.1 聚能射孔弹 9.2 复合射孔枪 9.3 压裂药
9
14
14 14
I SY/T 6824—2019
附录A（资料性附录） 复合射孔器地面条件下混凝土靶射孔试验数据表格式附录B（资料性附录） 压力一时间测试试验数据表格式附录C（资料性附录） 压裂药耐温试验数据表格式
****15
. 16
. 7
二 SY/T6824—2019
前 言
本标准按照GB/T1.12009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替SY/T6824一2011《油气井用复合射孔器通用技术条件及检测方法》。本标准与SY/T
6824—2011相比，主要变化如下：
修改了标准的范围（见第1章，2011年版的第1章）；修改了部分规范性引用文件（见第2章，2011年版的第2章）；修改了压裂药、复合射孔枪、内置式复合射孔器、外置式复合射孔器、组合式复合射孔器、 峰值压力和有效作用压力的定义（见3.1、3.2、3.4至3.8，2011年版的3.2至3.8）；增加了“复合射孔器单元”的术语和定义（见3.10）；增加了“压裂药”的分类与命名（见4.1）；修改了“复合射孔枪”和“复合射孔器”的分类与命名（见4.2和4.3，2011年版的4.2和4.1）；修改了耐温性能参数（见5.1.1，2011年版的5.1.3）修改了纵向裂纹总长（见5.1.2.1.3，2011年版的5.1.1.1）：修改了复合射孔单元试验靶射孔性能（见5.1.2.2，2011年版的5.1.2）；增加了高温和超高温复合射孔器的要求（见5.1.3）；删除了压裂药外观颜色（见2011年版的5.4.2.1）：修改了装药质量的要求（见5.4.4，2011年版的5.4.4）；修改了复合射孔单元试验靶射孔试验方法（见6.1.2，2011年版的6.1.2）；修改了复合射孔枪耐温耐压试验方法（见6.2，2011年版的6.2）修改了耐温性能（见6.3.5，2011年版的6.3.5）；修改了包装（见9.3.1，2011年版的9.3.1）；修改了压力-时间测试试验数据表格式（见附录B，2011年版的附录B）。
本标准由石油测井专业标准化委员会提出并归口。 本标准主要起草单位：石油工业油气田射孔器材质量监督检验中心、中国石油集团测井有限公
司、中国石油天然气股份有限公司勘探与生产分公司、大庆油田有限责任公司试油试采分公司、西安通源石油科技股份有限公司、大庆油田射孔器材有限公司。
本标准主要起草人：金冶、王海东、李东传、邱金平、张为雨、李险峰、成建龙、彭莉莉。
III SY/T6824—2019
油气用复合射孔器通用技术条件
1范围
本标准规定了油气井用复合射孔器（以下简称复合射孔器）的分类与型号命名、技术要求、试验方法、检验规则、评价方法及标志、包装、运输与贮存。
本标准适用于内置式复合射孔器的制造和检验，其他类型的复合射孔器可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB190危险货物包装标志 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
(idt ISO 2859-1:1999)
GB/T10111随机数的产生及其在产品质量抽样检验中的应用程序 GB/T10238 油井水泥 GB12463危险货物运输包装通用技术条件 GB/T13889 ）油气井用电雷管 GB50089民用爆炸物品工程设计安全标准 SY5436井筒作业用民用爆炸物品安全规范 SY/T6163油气井用聚能射孔器材通用技术条件及性能试验方法 SY/T6411 油气井用导爆索通用技术条件 SY/T6753油气井用传爆管通用技术条件及检测方法
3术语和定义
下列术语和定义适用于本文件。
3.1
压裂药 fracturing powder 用于射孔后瞬间产生高能气体以提高射孔孔道导流能力的药剂成品。
3.2
复合射孔枪 compound perforating gun 用于承载聚能射孔弹、压裂药及配套组件的射孔枪。
3.3
复合射孔器compoundperforator 由复合射孔枪、聚能射孔弹、压裂药及配套的火工件组装而成的总成。
3.4
内置式复合射孔器inner-loaded compoundperforator
1 SY/T 6824—2019
压裂药置于复合射孔枪内部的复合射孔器。
3.5
外置式复合射孔器 outer-mounted compound perforator 压裂药置于聚能射孔器外部的复合射孔器。
3.6
组合式复合射孔器 combined compound perforator 内部和外部均装有压裂药的复合射孔器。
3.7
峰值压力peakpressure 复合射孔器射孔过程中，压裂药作用后井筒环空内测得的最高压力。
3.8
有效作用压力 J effective imposing pressure 复合射孔器射孔过程中压裂药形成的高于某一特定压力值的压力，其能对地层产生压裂作用又低
于井简安全压力。 3.9
有效作用时间effectiveimposingtime 复合射孔器的有效作用压力持续时间。
3.10
复合射孔器单元unitofperforatorwithfracturingpowder 单发聚能射孔弹及配套的压裂药、火工件和射孔枪组成的总成。
4分类与命名 4.1压裂药 4.1.1命名规则
采用压裂药对应复合射孔器类型、装药量和耐温级别等进行命名，并用相应符号表示。 4.1.2编制方法
压裂药型号的编制方法如图1所示。 4.2 复合射孔枪 4.2.1型号命名规则
采用复合射孔枪的分类代码、复合射孔枪外径、复合射孔枪孔密。相位角和复合射孔枪额定压力值等进行命名，并用相应的符号表示。 4.2.2编制方法
复合射孔枪型号的编制方法如图2所示。
2 SY/T 6824—2019
2
对应复合射孔器的类型，I表示内置式，E表示外置式，C表示组合式；压裂药质量，单位为克每个（g/个）：复合射孔器耐温级别，A表示低温级，B表示中温级，C表示高温级，D表示超高温级；辅助标识码，为生产厂家体现产品其他性能指标的自选代码。也可以是用户为区别来自不同厂家产品而增加的代码，或省略。
2
4-
图1压裂药型号命名示意图
示例：I25A（3）压裂药，表示内置式复合射孔器使用的单元装25g、耐温90℃、3型低温级压裂药。
6
S
X
3
L
复合射孔枪的代码，I表示内置式，E表示外置式，C表示组合式： 2- 复合射孔枪外径，单位为毫米（mm）：
孔密，单位为孔每米（孔/m）；相位角，单位为度（°）复合射孔枪额定压力值，单位为兆帕（MPa）：辅助标识码，为生产厂家体现产品其他性能指标的自选代码，也可以是用户为区别来自不同厂家产品而增加的代码，或省略。
4
宁
6
图2复合射孔枪型号命名示意图
示例：I102-16-90-70（dq）射孔枪，表示外径为102mm、相位角为90°、16孔/m、射孔器耐压为70MPa、大庆油田射孔器材有限公司生产的内置式复合射孔枪。 4.3复合射孔器 4.3.1分类
按压裂药与复合射孔枪装配方式将复合射孔器分为内置式复合射孔器、外置式复合射孔器和组合式复合射孔器。
3 SY/T 6824—2019
4.3.2型号命名 4.3.2.1规则
采用复合射孔器的分类代码、最大外径、聚能射孔弹穿孔性能、内置式压裂药装药质量、复合射孔器的耐温级别、孔密、耐压值和辅助标识码等进行命名，并用相应的符号表示。 4.3.2.2编制方法
复合射孔器型号的编制方法如图3所示。
6
5
4
3
2 1
复合射孔器的分类代码，I表示内置式，E表示外置式，C表示组合式； 2- 复合射孔器的最大外径，单位为毫米（mm）： 3 聚能射孔弹穿孔性能，DP表示深穿透聚能射孔弹、BH表示大孔径聚能射孔弹、GH表示大孔径深穿透聚能
射孔弹：复合射孔器耐温级别，A表示低温级，B表示中温级，C表示高温级，D表示超高温级：孔密，单位为孔每米（孔/m）：耐压值，用射孔枪耐压值表示，单位为兆帕（MPa）辅助标识码，为制造厂家体现产品其他性能指标的自选代码，也可以是用户为区别来自不同厂家产品而增加的代码，或省略。
一
5
图3复合射孔器型号命名示意图
示例：I102DPA16-70（dq）复合射孔器，表示外径为102mm、孔密为16孔/m、耐压值为70MPa、耐温为低温级、 大庆油田射孔器材有限公司生产的常温内置式深穿透复合射孔器。
