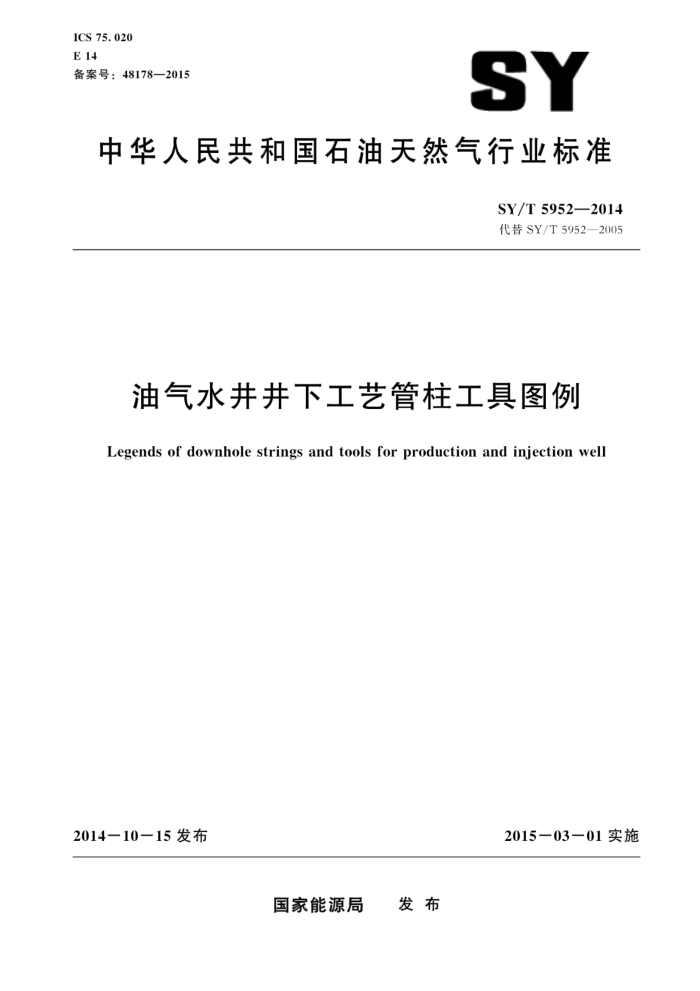

ICS 75.020 E 14 备案号：48178—2015
SY
中华人民共和国石油天然气行业标准
SY/T5952—2014 代替SY/T5952—2005
油气水井井下工艺管柱工具图例
Legends of downhole strings and tools for production and injection well
2014一10一15发布
2015一03一01实施
国家能源局 发布 SY/T5952—2014
次
目
前言
范围 2 规范性引用文件井下工艺管柱工具图例
3
3.1 要求 3. 2 封隔器 3.3 桥塞 3. 4 锚定工具 3. 5 配产器 3. 6 配水器 3.7 喷砂器 3.8 滑套 3.9 球座与球 3.10 接头 3.11 机采工具 3.12 其他工具· 3.13 修井工具· 3.14 管、杆、索 3.15 井筒· 4 管柱示意图绘制要求附录A（资料性附录） 油气水井井下工艺管柱图例绘制的尺寸比例附录B（资料性附录）井下工艺管柱工具图例应用示例，参考文献
........
.
............
10
12
..
...................
43 49 SY/T59522014
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本标准代替SY/T5952—2005《油气水井井下工艺管柱工具图例》。与SY/T5952—2005相比，除编辑性修改外，主要变化如下：
修改了范围中的内容（见第1章，2005年版的第1章）；增加了图例绘制要求（见3.1）；删除了原有的悬置段（见2005年版的第3章）；修改了“封隔器的锚定部分基本图例”的图例名称，将其改为“封隔器的锚定单元基本图例”（见3.2.1，2005年版的3.1.4）；修改了K型封隔器的图例（见3.2.3，2005年版的3.1.2）；增加了遇油膨胀封隔器、遇水膨胀封隔器、插管封隔器等图例的表示方法（见3.2.6）；增加了机械桥塞、空心机械桥塞、电缆桥塞、空心电缆桥塞的图例（见3.3）；修改了“水力锚、卡瓦”的标题，将其修改为“锚定工具”（见3.4，2005年版的3.2）；修改了双向卡瓦锚的图例（见3.4.3，2005年版的3.2.3）；增加了同心配产器的图例（见3.5.4）；修改了桥式偏心配水器、集成配水器的图例（见3.6，2005年版的3.4）增加了智能配水器的图例（见3.6.2）；增加了桥式同心配水器的图例（见3.6.4）；修改了“空心配水器及固定配水器”的图例名称，将其修改为“空心配水器、固定配水器及同心可调配水器”（见3.6.5，2005年版的3.4.2）；修改了“滑套式喷砂器图例”的图例名称，将其修改为“滑套式喷砂器、滑套式射孔喷砂器图例（见3.7.3，2005年版的3.5.3）；修改了喷嘴式喷砂器的图例（见3.7.4，2005年版的3.5.4）； -增加了节流球座的图例（见3.9.5）；修改了*连接接头”的图例名称。将其改为“变径连接接头”（见3.10.1，2005年版的 3.9. 1) ; 修改了安全接头的图例（见3.10.2，2005年版的3.9）；增加了Y型接头的图例（见3.10.5）；修改了抽油杆扶正器、防脱器、脱接器、泄油器，抽油泵，射流泵、电动潜油离心泵、水力泵、螺杆泵的图例（见3.11，2005年版的3.11）；增加了抽油杆补偿器的图例（见3.11.2）；修改了减震器的图例（见3.11.7，2005年版的3.12.9）；增加了磁防蜡器、泵下挡砂器、电动潜油泵保护器、电动潜油泵分离器、防腐防垢器的图例（见3.11.8~3.11.12)；增加了电动潜油柱塞泵、电动潜油螺杆泵的图例（见3.11.20，3.11.21）；删除了“堵头”的分类，将图例纳入到“其他工具”图例中（见3.12，2005年版的3.10和 3.12); 修改了“导向丝堵”的图例名称，将其修改为“导向头”并修改了图例（见3.12.4，2005
II SY/T59522014
年版的3.10.4）；修改了打孔筛管的图例（见3.12.5，2005年版的3.13.3.1）；修改了水泥塞的图例（见3.12.11，2005年版的3.12.11）；
一修改了“伸缩管”的图例名称，将其修改为“油管伸缩补偿器”，同时修改了图例（见
3.12.12，2005年版的3.12）；一增加了防氢害装置、旋转沉砂器、井下安全阀、洗井阀、坐封吨位控制器的图例（见 3.12.13~3.12.17) 一增加了修井类工具的图例（见3.13）；
修改了绕丝筛管、割缝管、滤砂管的图例（见3.14，2005年版的3.13）；增加了筛管完井、套管错断、套管变形、斜井井筒、水平井井筒的图例（见3.15）；修改了侧钻窗口的图例（见3.15.5，2005年版的3.13.1.5）；
一修改了“井下工艺管柱工具图例应用示例”，将其作为资料性附录B（见附录B，2005版的
第4章）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由采油采气专业标准化委员会提出并归口。 本标准起草单位：中国石油化工股份有限公司江汉油田分公司采油工艺研究院、中国石油天然气
股份有限公司勘探开发研究院采油工程研究所、中国石油化工股份有限公司石油勘探开发研究院采油工程研究所，中国石油大学（华东）石油工程学院、中国石油天然气股份有限公司冀东油田分公司钻采工艺研究院。
本标准主要起草人：刘翔、王晖、张建军、肖国华、樊灵，舒剪，柴国兴、黄进。 本标准代替SY/T5952—2005。 SY/T5952—2005的历次版本发布情况为：
SY/T5952—1994
II SY/T5952—2014
油气水井井下工艺管柱工具图例
1范围
本标准规定了常用的油、气、水井井下工艺管柱工具与管柱示意图的图例。 本标准适用于常用的油、气、水井井下工艺管柱工具图例与管柱示意图的绘制。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4457.4机械制图图样画法图线 SY/T6327石油钻采机械产品型号编制方法
3井下工艺管柱工具图例
3.1要求
绘制图例的线形应符合GB/T4457.4的规定：图例尺寸比例参见附录A。 3.2封隔器 3.2.1封隔器的锚定单元基本图例：单向卡瓦向下锚定单元图例如图1所示，单向卡瓦向上锚定单元图例如图2所示，双向卡瓦锚定单元图例如图3所示，锚爪锚定单元图例如图4所示。
图2
图1
图3
图4
3.2.2Y型封隔器基本图例如图5所示。 3.2.3K型封隔器基本图例如图6所示。 3.2.4乙型封隔器向上单向密封基本图例如图7所示，Z型封隔器向下单向密封基本图例如图8 所示。
图7
图 6
图5
图8
3.2.5封隔器自带锚定单元的图例由图1至图4中的图例与图5至图8中的图例相应组合而成，示例如下：
1 SY/T5952—2014
a) 单向卡瓦向下锚定的Y型封隔器如图9所示。 b) 双向卡瓦锚定的Y型封隔器如图10所示。 ) 上部为锚爪锚定、下部为单向卡瓦向下锚定的Y型封隔器如图11所示。
>
R
3
C
i 图9
公今
图10
图11
3.2.6遇油膨胀封隔器、遇水膨胀封隔器、插管封隔器等的图例采用Y型或Z型封隔器基本图例附加文字说明方式表述。 3.3桥塞 3.3.1机械桥塞（实心）图例如图12所示。 3.3.2机械桥塞（空心）图例如图13所示 3.3.3电缆桥塞（实心）图例如图14所示 3.3.4电缆桥塞（空心）图例如图15所示。
中
之 A 图12
文
工
A0A 图13
全
A 图14
R
图15
3.4锚定工具 3.4.1 水力锚图例如图16所示。 3.4.2. 单向卡瓦锚（向上锚定）图例如图17所示：单向卡瓦锚（向下锚定）图例如图18所示。 3.4.3 双向卡瓦锚（悬挂器）图例如图19所示。
C 图16
7
广
图19
图17
图18
3.5配产器 3.5.17 桥式配产器图例如图20所示。 3.5.2滑套配产器图例如图21所示。 3.5.3偏心配产器图例如图22所示。 3.5.4同心配产器图例如图23所示。 3.6配水器 3.6.1 偏心配水器图例如图24所示。
2
