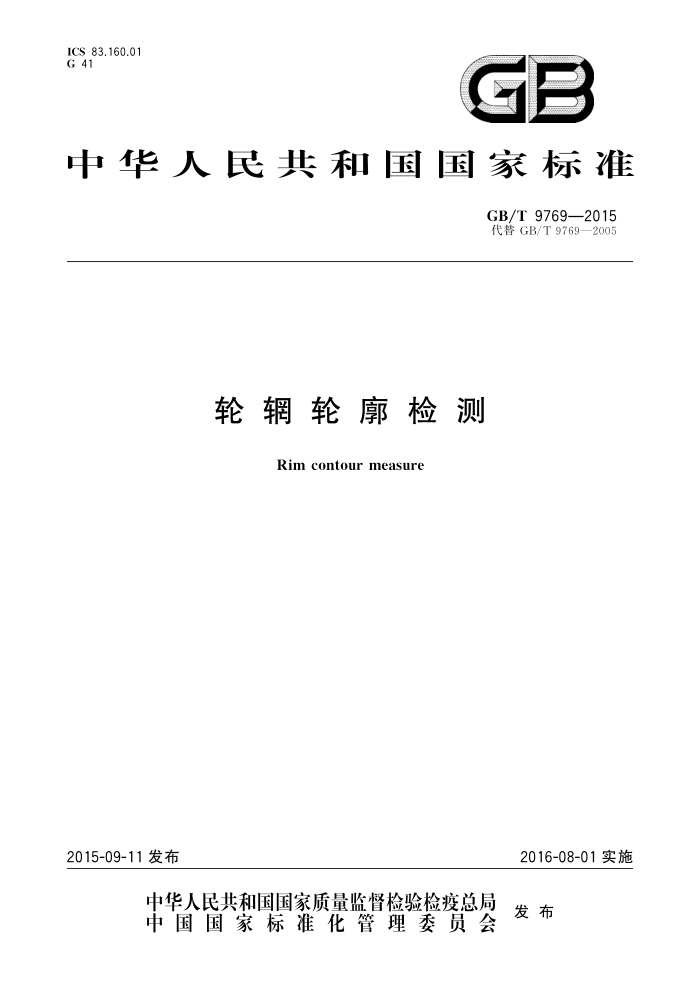

ICS 83.160.01 G 41
GB
中华人民共和国国家标准
GB/T9769—2015 代替GB/T9769—2005
轮辋轮廓检测
Rim contourmeasure
2016-08-01实施
2015-09-11发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T9769—2015
目 次
前言范围
m
规范性引用文件 3 术语和定义
2
轮辋轮廊尺寸代号轮辋轮廊的检测部位检测项目检测工具及使用方法（用于5°DC深槽轮辋轮廓和15°DC深槽轮辋轮廓）半深槽轮辋轮廓尺寸检测. 5°平底轮辋、全斜底轮辋轮廊尺寸检测 10气门嘴孔的检测
5 6
2
8
14
15 15
9 GB/T9769—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T9769—2005《轮辋轮廓检测》，与GB/T9769—2005相比，主要技术差异如下：
适用范围扩大（见第1章）；增加了“轮辋轮廓尺寸代号”及图示（见图1）；对测量珠为Φ16的球带尺，增加5°FB-I型轮辋名义直径代号为12和5°FB-II型轮辋名义直径代号为12的两种规格（见表3、表4）；增加了球带尺测量珠对应标准芯轴的设计方法（见7.1.5.7、7.1.5.8）；增加了半深槽轮辋、5°平底轮辋、全斜底轮辋轮廓检测的方法（见第8章、第9章）；增加了“气门嘴孔的检测”一章（见第10章）。
本标准由中国石油和化学工业联合会提出，本标准由全国轮胎轮辋标准化技术委员会（SAC/TC19)归口。 本标准起草单位：天津久荣车轮技术有限公司、山东盛泰车轮有限公司、北京橡胶工业研究设计院
三角轮胎股份有限公司、赛轮金宇集团股份有限公司、山东玲珑轮胎股份有限公司、广州市华南橡胶轮胎有限公司、汕头市浩大轮胎测试装备有限公司。
本标准主要起草人：顾正、闻小磊、徐能法、徐丽红、张涛、刘伯忠、陈少梅、骆妙卿、陈迅、田德利、 牟守勇。
本标准所代替标准的历次版本发布情况为：
GB/T9769—1988、GB/T9769—2005。
II GB/T9769—2015
轮辋轮廓检 测
1范围
本标准规定了轮辋轮廊的术语、轮廊形状的检测部位和检测项目，以及球带尺、平带尺和量规的设计及使用方法
本标准适用于下列轮辋轮廓形状的检测： 5°深槽轮辋（5°DC）、15°深槽轮辋（15°DC）、半深槽轮辋、5°平底轮辋（5°FB）、全斜底轮辋
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2933 充气轮胎用车轮和轮辋的术语、规格代号和标志
3 术语和定义
GB/T2933中界定的术语和定义适用于本文件。
4轮辋轮廓尺寸代号
轮辋轮廓尺寸代号见图1。
1 GB/T 9769—2015
安装侧
轮辋此面的廊形曲线与轮胎配合
B1
A
说明： A B c D Dp DR F1,F2 轮辑上气门嘴孔位置尺寸： G
轮辑标定宽度；轮缘宽度；轮缘半径位置尺寸；轮辋标定直径；胎圈座平峰直径；胎圈座圆峰直径；
胎圈座宽度：
P
R; 轮缘接合半径； R2 轮缘半径； R3 胎圈座圆弧半径； R4 槽顶圆弧半径： R: 槽底圆弧半径： Rs 轮缘边缘圆角半径：
轮缘高度；槽底深度；槽底宽度；槽的位置尺寸；
槽侧圆弧半径；气门嘴孔或气门嘴槽的尺寸；槽底角度；胎圈座角度。
R, V α β
H L M 注1：标注*的尺寸与轮胎在轮辋上的装、拆有关，是轮辋槽底形状的最小尺寸，M表示槽底位置的极限尺寸。 注2：槽顶圆弧半径R4和槽底角度α是轮胎在轮辋上装、拆的重要参数。 注3：安装侧，即轮胎从这一侧装入轮辋或从这一侧拆下轮胎。对于多件式轮辋，安装侧是在可拆卸轮缘的一边。
图1 轮辋轮廓尺寸代号
C
