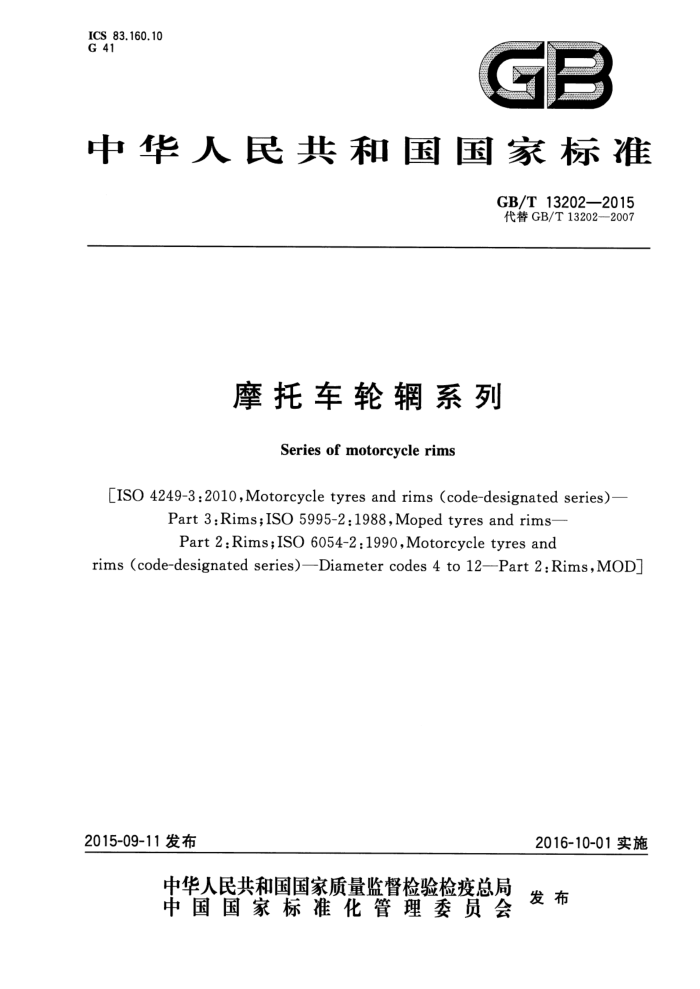

ICS _83.160.10 G 41
中华人民共和国国家标准
GB/T13202—2015 代替GB/T13202—2007
摩托车轮辋系列
Series of motorcycle rims
[ISO 4249-3:2010,Motorcycle tyres and rims (code-designated series)-
Part 3:Rims;ISO 5995-2:1988,Moped tyres and rims- Part 2:Rims;ISO 6054-2:1990,Motorcycle tyres and
rims(code-designated series)—Diametercodes4to12-Part2:Rims,MOD
2016-10-01实施
2015-09-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 13202—2015
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
符号分类和命名
4 5 6 圆柱型胎圈座轮辋（WM型）
5°斜底式胎圈座轮辋（MT型）斜底直边轮辋
7
8 9 对开式轮辋(DT型) 10 深槽轮辋(DC型）
11
11 轮辋气门嘴孔 12 轮辋检测附录A（资料性附录）本标准与ISO标准相比的结构变化情况附录B（资料性附录） 本标准与ISO标准的技术性差异及其原因
12 13 18 20 GB/T13202—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T13202—2007《摩托车轮辋系列》，与GB/T13202—2007相比，主要技术变化
如下：
删除了引言（见2007年版的引言）；增加了轮辋廊形样板制作及轮廊检验方法的引用文件（见第2章和12.2.3)；一把“轮辋的类型、尺寸、相关术语和规格说明”修改为“术语和定义”“符号”和“分类和命名”3个
一
章节（见第3章～第5章，2007年版的第3章）；一增加了对5°斜底式胎圈座轮辋（MT型）中可使用无内胎轮胎的标志规定（见5.1)；
增加并补齐了标准中出现的图例代号和术语（见第4章）；修改了轮辋规格举例说明表中的特性说明，并更正了2个宽度代号的填错（见表1，2007年版的表1)； -增加了圆柱型胎圈座轮辋（WM型）的标定周长（见表3）；
-
一增加了名义直径代号为4～12的MT型轮辋的2个新规格，并对名义直径代号为4～10的
2.15MT轮辆的G值由14.0mm修改为10.5mm（见表4，2007年版的表4)；一增加了名义直径代号为13～24的MT型轮辋的5个新规格（见表5)；一删除了5°斜底式胎圈座轮辋（MT型）轮廓的“轮辋槽底轮廓一选择1”（见2007年版的图3和
表6)；增加了对5°斜底式胎圈座轮辋（MT型）中“无凸峰的轮辋仅可使用于有内胎轮胎上”的规定（见7.4）；修改了5°斜底式胎圈座轮辋（MT型）中15M/C和23M/C的标定直径/凸峰周长，增加了11、 22M/C和24M/C直径规格，并删除了加标M/C后缀按轮辋生产年份的过渡规定（见表7， 2007年版的表8)；
一一增加了对开式轮辋(DT型)中名义直径代号为12的标定直径（见表11)；
增加了对各种结构轮辋气门嘴孔取值要求的文字说明（见第9章）； -对轮辋标定直径和标准圈直径尺寸（测珠Φ8)增加了名义直径代号为11、22M/C、24M/C的数值，修改了23M/C的数值并删除了加标M/C后缀按轮辋生产年份的过渡规定；对使用测珠10时增加了名义直径代号为11的数值（见表14和表152007年版的表15和表16）。
-
本标准使用重新起草法修改采用ISO4249-3：2010《摩托车轮胎和轮辋（代号表示系列）第3部分：轮辋》、ISO5995-2：1988《轻便摩托车轮胎和轮辋第2部分：轮辋》、ISO6054-2：1990《摩托车轮胎和轮辋（代号表示系列）直径代号为4～12第2部分：轮辆》。
本标准与上述ISO各标准相比在结构上有较多调整，附录A列出了本标准与上述ISO各标准的章条编号对照一览表。
本标准与上述ISO各标准相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I)进行了标示，附录B给出了相应技术性差异及其原因的一览表。
本标准还作了下列编辑性修改：
改变了上述ISO各标准的标准名称。 本标准由中国石油和化学工业联合会提出。 本标准由全国轮胎轮辋标准化技术委员会（SAC/TC19)归口。
I GB/T13202—2015
本标准起草单位：南昌摩托车质量监督检验所、天津久荣车轮技术有限公司、广州橡胶工业制品研究所有限公司、佛山市南海中南铝车轮制造有限公司、浙江万丰摩轮有限公司、中策橡胶集团有限公司、 四川远星橡胶有限责任公司、漳州市丰耀五金塑胶有限公司。
本标准主要起草人：黄志强、顾正、陈秋发、邢秋林、陆任平、王继荣、饶志明、张扬、闻小磊、张浩波。 本标准所代替标准的历次版本发布情况为：
GB/T13202—1991,GB/T13202—1997、GB/T13202—2007。
I GB/T13202—2015
摩托车轮辋系列
1范围
本标准规定了各种类型的摩托车轮辋轮廊的尺寸与公差，给出了轮胎与轮辋配合部分的轮辋轮廓曲线及其主要尺寸。
本标准适用于GB/T2983所包含各种系列摩托车轮胎的轮辋。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2933充气轮胎用车轮和轮辋的术语、规格代号和标志（GB/T2933一2009，ISO3911： 2004,IDT)
GB/T2983 摩托车轮胎系列（GB/T2983—2015，ISO4249-1：1985、ISO4249-2：1990、 ISO4249-3:2010、ISO5751-1:2010、ISO5751-2:2010、ISO5751-3:2010、ISO5995-1:1982、ISO6054-1: 1994,NEQ)
GB/T6326轮胎术语及其定义（GB/T6326—2014，ISO4223-1：2002，NEQ） GB/T9769轮辋轮廊检测 QC/T722摩托车和轻便摩托车轮辋轮席检验方法 样板检验
3术语和定义
GB/T2933和GB/T6326界定的术语和定义适用于本文件。
4符号
下列符号适用于本文件。 A：轮辋标定宽度。 B：轮缘宽度。 C：轮缘半径位置。 D：轮辋标定直径。 DH：凸峰峰顶直径。 E：凸峰位置。 F：气门嘴位置。 G：轮缘高度。 H:槽底深度。 L槽底宽度。
1 GB/T13202—2015
M：槽底位置。 P：胎圈座宽度。 R1：轮缘接合半径。 R2：轮缘半径。 Rs：胎圈座圆角半径。 R4：槽顶圆角半径。 Rs：槽底圆角半径。 R。：凸峰内圆半径。 R：凸峰外圆半径。 Rs：槽底沟半径。 V：气门嘴孔直径。 α：槽底角度。
5分类和命名
5.1按轮辋的类型以其结构分类名称如下：
圆柱型胎圈座轮辋（WM型）； -5°斜底式胎圈座轮辋（MT型）；
注：MT轮辋中，可使用无内胎的轮辋应标明“无内胎适用”或“FORTUBELESS”。
斜底直边轮辋； -对开式轮辋(DT型）；深槽轮辋(DC型）。
5.2 上述五类轮辋的适用范围、图例和主要尺寸等要求，按第6章～第10章内容规定执行。 5.3 轮辋规格举例说明见表1。
表1 轮辋规格举例说明
轮辋轮廊
名义直径代号 16 10 10 18
特性说明
轮辋标志
宽度代号 1.20 3.00D 3.00D
轮辋代号 WM
WM1.20X16 3.00DX10DC 3.00D10 DT
DC DT
名义直径代号为13及以上的5°斜底式胎圈座轮辋，“MT”为宽度代号的前缀名义直径代号为4～12的5°斜底式胎圈座轮辋，“MT”为宽度代号的后缀斜底直边轮辋
MT4.50X18
MT
4.50
2.50MTX6
2.50
MT
6
27.0X14 X：一件式轮辋。 一：多件式轮辋。
27.0
14
2 GB/T13202—2015
6圆柱型胎圈座轮辋（WM型）
6.1WM型轮辋适用于代号表示系列和公制系列的摩托车轮胎。测量轮辋宽度和允许使用轮辋宽度应符合GB/T2983的规定。 6.2WM型轮辋轮廊曲线见图1，尺寸与公差见表2、表3。
图1圆柱型胎圈座轮辋轮廓（WM型）
表2圆柱型胎圈座轮辋轮廓尺寸（WM型）
单位为毫米
H 0.5
A
R
轮辋名义
宽度代号 +1.0 min C ±0.5 +1.0 min min R1
B
G
P
R. min min
Rs
R
max
0.5
1.10
28.0 5.0 30.5 5.5
5.0 7.0 5.5
5.5 6.0
7.0
1.5
3.0
1.20
9.0
7.0
1.5 5.0
1.35 1.40 1.50 1.60 1.85 2.15 2.50 2.75 3.00
34.0
7.5
6.0 10.0
3.5
6.5
6.5
36.0 38.0 40.5 47.0 55.0 63.5 9.5 10.5 14.0 70.0
10.0 11.5 13.0
7.0
6.5
10.5
8.0
4.0
7.5
5.5
12.0
2.0 8.0
7.5
4.5
2.0
5.0
6.0
15.0
8.5
9.0
18.5
7.5
12.5
7.0
3.0
19.0
10.5
12.0 11.0 3.0
76.0 GB/T13202—2015
表3轮辋标定直径和标定周长（WM型）
单位为毫米
轮辋标定周长元D
轮辋名义直径代号*
轮辋标定直径D
+2.0 0.5
14 15 16 17 18 19 20 21 22 23
357.1 382.5 405.6 433.3 458.7 484.1 509.5 534.9 558.8 584.2
1 121.9 1 201.7 1 274,2 1 361.2 1 441.0 1520.8 1 600.6 1 680.4 1755.5 1 835.3
允许加标M/C后缀。
6.3轮辋检测方法见12.2.2和12.2.3。
5°斜底式胎圈座轮辋（MT型）
7
7.1MT型轮辋适用于代号表示系列和公制系列的摩托车轮胎。测量轮辋宽度和允许使用轮辋宽度应符合GB/T2983的规定。 7.2MT型轮辋轮廓曲线见图2，尺寸与公差见表4、表5与表7。
LR
-
图25°斜底式胎圈座轮辋轮廓（MT型）
