ICS 21.060.10 J 13
GB

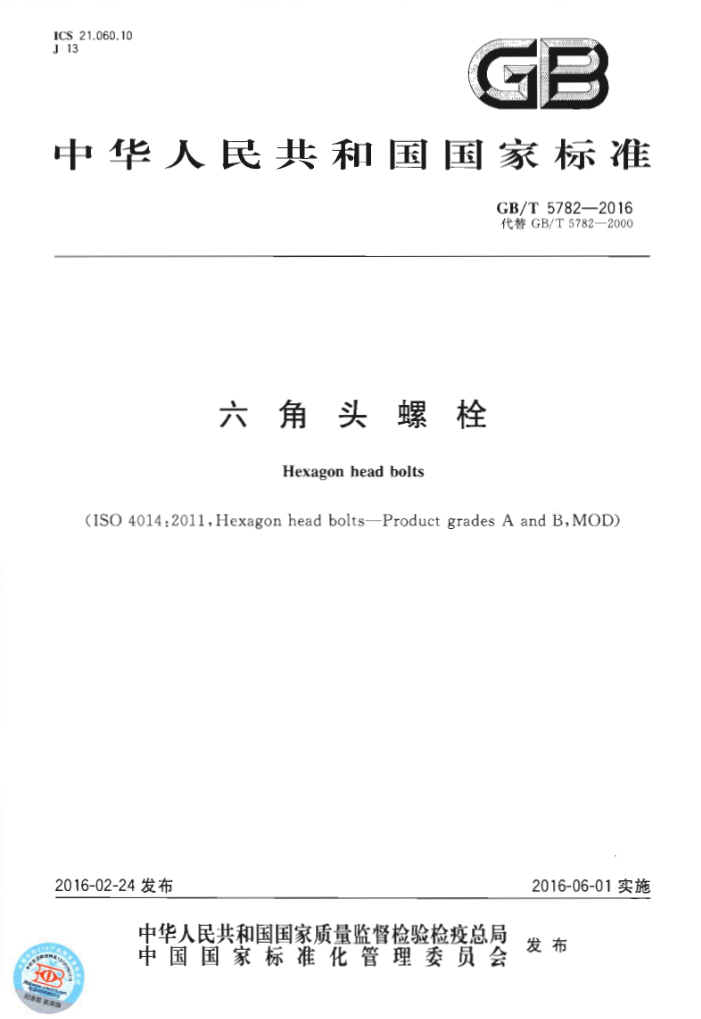

中华人民共和国国家标准
GB/T 5782—2016 代替GB/T5782—2000
六角头螺栓
Hexagonheadbolts
(ISO 4014:2011,Hexagon head bolts—Product grades A and B,MOD)
2016-02-24发布
2016-06-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
司 GB/T5782—2016
前 #創言
本标准是“六角头螺栓”系列国家标准之一，该系列包括：
GB/T27 六角头加强杆螺栓； GB/T28 六角头螺杆带孔加强杆螺栓； GB/T29.1 六角头带槽螺栓； GB/T 29.2 六角头带十字槽螺栓； -GB/T 31.1 六角头螺杆带孔螺栓； GB/T 31.2 六角头螺杆带孔螺栓 细杆 FB级； -GB/T31.3 六角头螺杆带孔螺栓 细牙 A和B级； GB/T32.1 六角头头部带孔螺栓 A和B级； GB/T32.2 六角头头部带孔螺栓 细杆B级； GB/T 32.3 六角头头部带孔螺栓 细牙 A和B级； GB/T 5780 六角头螺栓 C级； GB/T 5781 六角头螺栓 全螺纹 C级; GB/T5782 六角头螺栓； GB/T 5783 六角头螺栓 全螺纹； GB/T 5784 六角头螺栓 细杆B级； GB/T5785 六角头螺栓 细牙； GB/T5786 六角头螺栓 细牙全螺纹。
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T5782—2000《六角头螺栓》，与GB/T5782—2000相比，主要技术变化如下：
删除“如需其他技术要求，..GB/T3098.6和GB/T3103.1)中选择。”（2000年版第1章）；引用螺纹标准统一为GB/T193、GB/T9145（第2章）；仅对钢产品规定表面缺陷：GB/T5779.1（表3）；增加钢螺栓表面不经处理，删除氧化（表3)；增加钢螺栓非电解锌片涂层技术要求按GB/T5267.2（表3）；增加不锈钢螺栓钝化处理技术要求按GB/T5267.4（表3）：增加有色金属螺栓电镀技术要求按GB/T5267.1；规定标记中仅允许省略：表面不经处理（5.2）。
本标准使用重新起草法修改采用ISO4014:2011《六角头螺栓 产品等级A和B级》（英文版）。 本标准与ISO4014：2011的技术性差异及其原因如下：
删除ISO4014规定：“如需其他技术要求，...ISO4753和ISO4759-1中选择。”第1章），不属于本标准规定的内容；在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T90.2(表3)、GB/T193 （表3）、GB/T9145（表3）、GB/T5267.4（表3)和GB/T1237（5.1），删除对ISO724、ISO965-1 的引用，以符合我国紧固件基础标准；增加不锈钢螺栓的钝化处理技术要求（表3），扩大产品使用范围： -增加包装技术要求（表3），以符合我国紧固件基础标准；修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。
-
1 GB/T 5782—2016
本标准还做了下列编辑性修改：
修改标准名称；删除ISO4014参考文献。
本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85）归口。 本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：宁波宁力高强度紧固件有限公司、杭州华凌钢结构高强螺栓有限公司、上海
申光高强度螺栓有限公司、浙江日星标准件有限公司、浙江海力股份有限公司、徐州市瑞达高强度紧固件厂、浙江东明不锈钢制品股份有限公司、上海标五高强度紧固件有限公司、绍兴山耐高压紧固件有限公司、宁波九龙紧固件制造有限公司、上海金马高强紧固件有限公司、山东腾达不锈钢制品有限公司、温州信德电力配件有限公司。
本标准由全国紧固件标准化技术委员会秘书处负责解释。 本标准所代替标准的历次版本发布情况为：
GB30—1958、GB21—1958、GB22—1958、GB30—1966、GB21—1966、GB22—1966、 GB 30—1976、GB 21—1976、GB22—1976;
—GB/T5782—1986、GB/T5782—2000。
1 GB/T5782—2016
六角头螺栓
1范围
本标准规定了六角头螺栓的型式尺寸、技术条件和标记。 本标准适用于螺纹规格为M1.6～M64、性能等级为5.6、8.8、9.8、10.9、A2-70、A4-70、A2-50、A4-50、
CU2、CU3和AL4级、产品等级为A级和B级的六角头螺栓。A级用于d=1.6mm～24mm和l≤10d或 l≤150mm（按较小值）；B级用于d>24mm或l>10d或l>150mm（按较小值）的螺栓。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2 紧固件外螺纹零件末端（GB/T2一2016，ISO4753：2011，MOD） GB/T 90.1 紧固件验收检查（GB/T90.1-—2002，ISO3269:2000，IDT） GB/T 90.2 紧固件标志与包装 GB/T 193 普通螺纹直径与螺距系列（GB/T193-—2003，ISO261：1998，MOD） GB/T1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986） GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱（GB/T3098.1-—2010，ISO898-1：2009，
MOD)
GB/T3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱（GB/T3098.6一2014，ISO3506-1： 2009，MOD)
GB/T3098.10 紧固件机械性能 有色金属制造的螺栓、螺钉、螺柱和螺母（GB/T3098.10 1993,eqv,ISO8839:1986)
GB/T3103.1 紧固件公差螺栓、螺钉和螺母（GB/T3103.1一2002，idtISO4759-1：2000） GB/T5267.1 紧固件电镀层（(GB/T5267.1—2002，ISO4042：1999，IDT) GB/T5267.2 紧固件非电解锌片涂层（GB/T5267.22002，ISO10683：2000，IDT） GB/T 5267.4 紧固件表面处理 耐腐蚀不锈钢钝化处理（GB/T5267.4一2009，ISO16048：2003，
IDT)
GB/T 5276 紧固件 螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225： 2010,MOD)
GB/T 5779.1 紧固件表面缺陷 螺栓、螺钉和螺柱 —般要求（GB/T5779.1—2000，idt ISO6157-1:1988)
GB/T5783 六角头螺栓 全螺纹（GB/T5783---2016，ISO4017：2011，MOD） GB/T 9145 普通螺纹 中等精度、优选系列的极限尺寸（GB/T9145一2003，ISO965-2：1998，
MOD)
GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938一2008，ISO8992： 2005,IDT)
1 GB/T5782—2016
3尺寸
螺栓的型式尺寸见图1和表1、表2。 尺寸代号和标注应符合GB/T5276。
0.
β=15°~30° b末端应倒角，对螺纹规格≤M4可为暴制末端（GB/T2) 不完整螺纹的长度u≤2P。 dd。的仲裁基准。 “最大圆弧过渡。
图1 GB/T5782—2016
