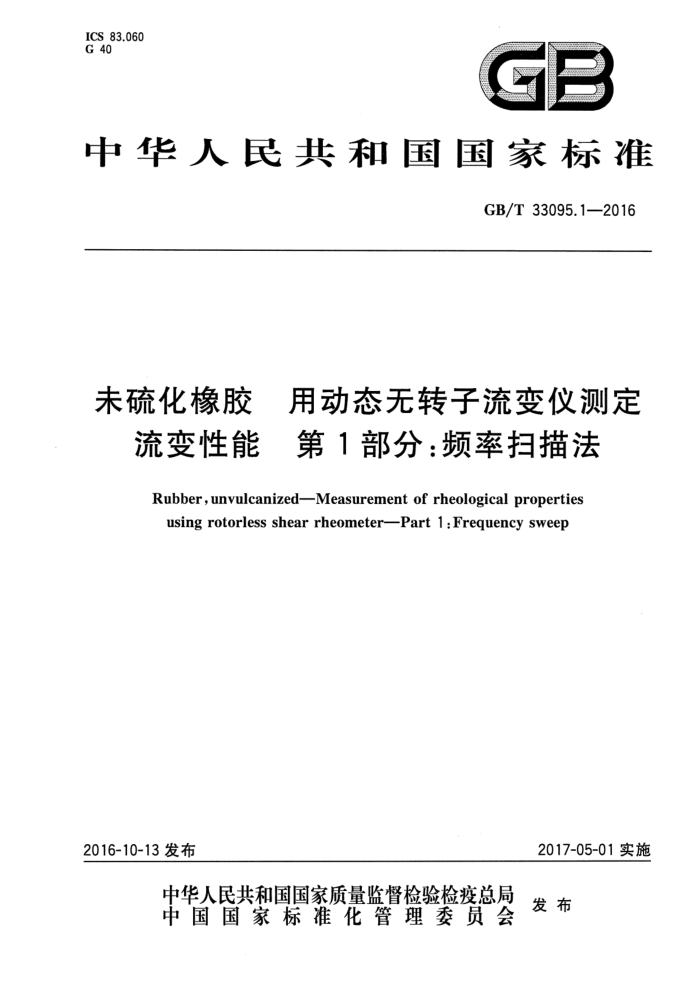

ICS 83.060
G 40
中华人民共和国国家标准
GB/T33095.1—2016
未硫化橡胶 用动态无转子流变仪测定
流变性能 第1部分：频率扫描法 Rubber, unvulcanized-Measurement of rheological properties
using rotorlessshearrheometer-Part 1:Frequency sweep
2016-10-13发布
2017-05-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T33095.1—2016
前言
GB/T33095《未硫化橡胶用动态无转子流变仪测定流变性能》拟分为以下两部分：
第1部分：频率扫描法；第2部分：应变扫描法。
本部分为GB/T33095的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国石油和化学工业联合会提出。 本部分由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35)归口。 本部分起草单位：上海诺甲仪器仪表有限公司、风神轮胎股份有限公司、贵州轮胎股份有限公司、三
角轮胎股份有限公司、广州市华南橡胶轮胎有限公司、沈阳市化工学校、双星集团有限责任公司、北京橡胶工业研究设计院、江苏明珠仪器科技有限公司、上海德杰仪器设备有限公司、蒙泰克仪器有限公司、高铁检测仪器有限公司。
本部分主要起草人：张蝶、任绍文、刘豫皖、冯萍、闫福江、许秋焕、陈宇涛、罗吉良、脱锐、胡秀军、 郭菲、谢君芳、李静、包达飞、秦晓峰、龚剑鸣、俞福熙、陈瑞义、陈雍典。
- GB/T 33095.1—2016
未硫化橡胶 用动态无转子流变仪测定
流变性能 第1部分：频率扫描法
警告：使用本部分的人员应有正规实验室工作的实践经验。本部分并未指出所有可能的安全问题，使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。
注意：本部分涉及的一些操作可能使用、生成一些物质或产生废物而对当地的环境有污染影响，应制定使用后处置这些物质的适当的文件。
1范围
GB/T33095的本部分规定了用动态无转子流变仪对橡胶流变性能测试的一种方法—频率扫描法。
本部分适用于生胶和混炼胶流变性能的测试。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB/T2941橡胶物理试验方法试样制备和调节通用程序 GB/T15340天然、合成生胶取样及其制样方法
3术语和定义
下列术语和定义适用于本文件。
3.1
复数扭矩 complextorque S* 对试样施加正弦波剪切应变后，由反作用扭矩传感器测得的扭矩峰值幅度。
3.2
弹性扭矩 elastictorque s' 对试样施加正弦波剪切应变后，与应变同相位的扭矩分量峰值幅度。
3.3
黏性扭矩 viscous torque S" 与所施加正弦波应变呈90°角相位差的扭矩分量的峰值幅度。
3.4
复数剪切模量 complexshearmodulus G* 剪切应力与剪切应变之比，其中每一项都可以用复数表示。 [GB/T9881—2008，定义2.88] GB/T33095.1—2016
3.5
储能剪切模量 storage shear modulus G' 同相位的剪切应力分量与剪切应变之比。
3.6
损耗剪切模量 lossshearmodulus G" 超前剪切应变相位90°的剪切应力分量与剪切应变之比。 ［GB/T9881—2008，定义2.237]
3.7
损耗角lossangle 8 在均匀正弦变形中应变滞后于相内应力与异相应力和失量程度的度量，异相应力由材料的黏性
引起。
注：损耗角越大，滞后损失越大。 ［GB/T9881—2008,定义2.236]
3.8
损耗因子lossfactor tan 损耗剪切模量和储能剪切模量的比值或黏性扭矩和弹性扭矩的比值。
3.9
复数动态黏度 dynamiccomplexviscosity n* 复数剪切模量G*与角频率（单位按rad/s计算）的比值。
3.10
真动态黏度 real dynamicviscosity n 损耗剪切模量G"和角频率@（单位按rad/s计算）的比值。
4原理
频率扫描法是指在恒定的应变幅度和温度下，按设置步骤改变振荡频率进行测试。流变性能可通过弹性扭矩S'、黏性扭矩S"、储能剪切模量G'、损耗剪切模量G"、损耗因子tan、复数动态黏度n"和真动态黏度等数据或其组合来表征。
本方法是在7%的低应变下进行的快速三点频率扫描法，其测试结果与生胶的平均分子量、分子量分布、长链支化特性相关，也与混炼胶的流动性、剪切变稀、挤出膨胀率等特性相关。
试验时，橡胶试样被置于一个密闭加热模腔内。模腔由上下两部分组成，其中一部分可通过驱动装置进行往复振荡。通过模腔的振荡，对被测样品施加正弦波剪切应变，通过测量被测样品所传递的正弦波扭矩来表征被测样品的黏弹特性（见图1）。
2 GB/T 33095.1—2016
L
en
11
12
说明：
1
上模温度传感器；上加热片；上模； -上密封板；下密封板；下模；下加热片；扭矩测量系统；试样；
2 3 4 5 6 7 8 9
10- 密封圈； 11 下模温度传感器； 12 振荡驱动系统。
图1测量原理图
5仪器
5.1 密闭模腔动态无转子流变仪
仪器由密闭模腔系统、模腔闭锁机构、模腔振荡系统、扭矩测量系统、扭矩记录装置和扭矩校准装置组成，通过对密闭模腔内的胶样施加设定频率和应变幅度的振荡，可测量弹性扭矩S'和黏性扭矩S"。 5.2密闭模腔
由圆锥型上下模构成，上下模由硬度不低于HRC50的工具钢制成，上下模表面应有防止试样打滑的沟槽。测试时，上下模具保持一固定的间距，从而形成密闭模腔（见图2）。在密闭模腔边缘不应有缝隙，模腔中心部位间距为0.45mm士0.05mm。试验完成后，密闭模腔内形成一圆形试样（见图3）。
n GB/T 33095.1—2016
说明：
沟槽。
-
图2上下模具
7*10'
图3试样
5.3模腔闭锁机构
采用气动或者其他装置使模腔闭锁，并且保持在测试过程中闭合力不小于11kN。 5.4模腔振荡系统
模腔振荡系统通过驱动装置使下模腔产生往复振荡。设备振荡幅度可变，对频率扫描测试推荐使用士0.5°角（7.0%剪切应变）。振荡频率可在0.03Hz～30Hz范围内变化。 5.5扭矩测量系统 5.5.1用于测量、记录和校准剪切扭矩，包括扭矩测量装置、扭矩记录装置和扭矩校准装置。 5.5.2扭矩测量装置应该和其中一个模腔刚性连接结，模腔和测量装置之间的变形应足够小至可忽略，测量装置可以产生与扭矩成比例的信号。在量程范围内，由零点误差、灵敏度误差、线性度和重复性误差构成的总误差应该在1%以内。 5.5.3扭矩记录装置用于记录来自扭矩测量装置的信号。全量程内，对扭矩的响应时间应小于1s。 记录装置精度应为量程的士0.5%。扭矩记录装置可以是模拟绘图仪、打印机、绘图机或计算机。 5.5.4扭矩校准装置用来校准扭矩测量系统。扭矩校准装置内包含一根钢制圆柱的扭力棒，使用时，在驱动系统和测量系统间夹紧扭矩校准装置，通过固定角度的形变来校准测量系统（见图4）。每一个扭矩校准装置出厂时应给出特定角度下的参考值。
4 GB/T 33095.1—2016
7 测试程序 7.1 选择合适的频率、应变、温度和时间用于调节步骤。对于生胶和混炼胶的试验过程，在进行流变性能测试前，均需先完成试样调节的测试步骤。调节步骤设定条件为频率0.5Hz，应变士2.8%，温度 100℃（或者125℃），调节时间按照表1设定。
表1带有密闭模腔的动态无转子流变仪的标准测试条件（调节步骤）
额率 Hz 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5
温度 ±0.3 ℃ 100或125 100
应变 ±% 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8
时间 min 5.0 8.0 5.0 4.0 5.0 5.0 4.0 2.0
橡胶类别 IRM241 NR
BR,CR,IR,NBR
100 100 100或125 125 100 100
SBR BIIR,CIR,IIR EPDM,EPM 合成胶母炼胶混炼胶，回用胶
选择合适的频率、应变、温度和时间用于频率扫描。试样调节完成后，在7%的低应变下进行的快
7.2
速三点频率扫描，扫描的频率点为：0.1Hz、2.0Hz和20.0Hz。用于加工性能测试的标准参考温度为 100℃（或者125℃）。如果需要也可以采用其他测试温度。测试的应变和频率点组合按照表2设定。
表2 2带有密闭模腔的动态无转子流变仪的标准测试条件（频率扫描）
第三频率点
温度 ±0.3 ℃ 100或125 100 100 100 100或125 125 100 100
应变 ±% 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0
第一频率点
第二频率点
橡胶类别 IRM241 NR
Hz 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1
Hz 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0
Hz 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0
BR,CR,IR,NBR
SBR BIIR,CIIR,IIR EPDM,EPM 合成胶母炼胶混炼胶，回用胶
7.3 在计算机上按上述条件编制测试程序并保存。 7.4 载入测试程序准备开始测试。 7.5 输入测试样品标识。 7.6 等待上下模腔温度达到设定测试温度。打开测试模腔检查上下模腔是否清洁，如果需要则清理模腔。在下模腔中心部位放人测试样品，并在20s内闭合模腔开始测试。 6
