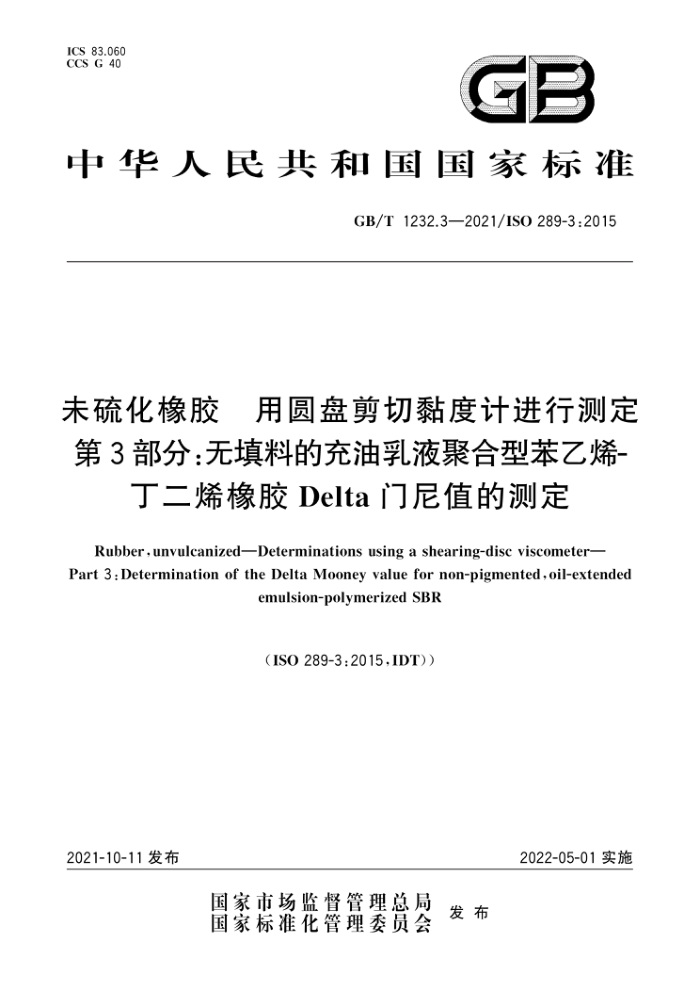

ICS 83.060 CCS G 40
GB
中华人民共和国国家标准
GB/T1232.3—2021/ISO289-3:2015
未硫化橡胶 用圆盘剪切黏度计进行测定第3部分：无填料的充油乳液聚合型苯乙烯
丁二烯橡胶Delta门尼值的测定
Rubber, unvulcanized-Determinations using a shearing-disc viscometer- Part 3 : Determination of the Delta Mooney value for non-pigmented,oil-extended
emulsion-polymerized SBR
（ISO289-3:2015,IDT))
2022-05-01实施
2021-10-11发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T1232.3—2021/ISO289-3:2015
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T1232《未硫化橡胶用圆盘剪切黏度计进行测定》的第3部分。GB/T1232已经发布以下部分：
一第1部分：门尼黏度的测定；一第3部分：无填料的充油乳液聚合型苯乙烯-丁二烯橡胶Delta门尼值的测定；一第4部分：门尼应力松弛率的测定。 本文件使用翻译法等同采用ISO289-3：2015《未硫化橡胶 用圆盘剪切黏度计进行测定 第3部
分：无填料的充油乳液聚合型苯乙烯-丁二烯橡胶Delta门尼值的测定》。
与本文件中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T1232.1一2016未硫化橡胶用圆盘剪切黏度计进行测定 第1部分：门尼黏度的测定(ISO289-1:2014,IDT); GB/T15340一2008天然、合成生胶取样及其制样方法（ISO1795：2000，IDT）。
-
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国橡胶与橡胶制品标准化技术委员会通用试验方法分技术委员会（SAC/TC35/SC2）
归口。
本文件起草单位：赛轮集团股份有限公司、徐州徐轮橡胶有限公司、方力轮胎股份有限公司、山东玲
珑轮胎股份有限公司、双星集团有限责任公司、贵州轮胎股份有限公司、高特威尔科学仪器（青岛）有限公司、三角轮胎股份有限公司、风神轮胎股份有限公司、江苏明珠试验机械有限公司、河北华密新材科技股份有限公司、北京橡胶工业研究设计院有限公司
本文件主要起草人：周天明、侯晓倩、韦帮风、刘练、韩潇、商伟俊、张丽杰、路官山、郭菲、孙成成、
冯萍、吕强、王、盛恩恬、徐艺、倪淑杰、麻天成、王洁、朱牧之、李藏须、张贺广、谢君芳、孙斯文。
1 GB/T1232.3—2021/ISO289-3:2015
引言
GB/T1232旨在建立用圆盘剪切黏度计测定未硫化橡胶性能的试验方法，拟分为以下四个部分：一第1部分：门尼黏度的测定；一第2部分：初期硫化特性的测定；一第3部分：无填料的充油乳液聚合型苯乙烯-丁二烯橡胶Delta门尼值的测定；一第4部分：门尼应力松弛率的测定。 Delta门尼值提供了一种预测橡胶在混炼初期、挤出和压延过程中的行为或加工性能的方法。它通
常与无填料的充油乳液聚合型苯乙烯-丁二烯橡胶相关，但也可用于为其他种类橡胶的行为提供信息。 对于后者，本文件规定的测试条件可能不适用。
II GB/T1232.3—2021/IS0 289-3:2015
未硫化橡胶用圆盘剪切黏度计进行测定第3部分：无填料的充油乳液聚合型苯乙烯 .
丁二烯橡胶Delta门尼值的测定
警示一一使用本文件的人员应有正规实验室工作的实践经验。本文件并未指出所有可能的安全问题，使用者有责任采取适当的安全和健康措施，并保证符合国家的有关法规规定的条件
1范围
本文件描述了无填料的充油乳液聚合型苯乙烯-丁二烯橡胶Delta门尼值的测定方法。 本文件适用于无填料的充油乳液聚合型苯乙烯-丁二烯橡胶Delta门尼值的测定。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO289-1未硫化橡胶用圆盘剪切黏度计进行测定第1部分：门尼黏度的测定（Rubber，unvul canisedDeterminations using a shear-disc viscometerPart 1:Determination of Mooney viscosity)
ISO1795天然、合成生胶取样及制样方法（Rubber，rawnatureandrawsynthetic—Sampling and further preparative procedures)
3术语和定义
下列术语和定义适用于本文件。
3.1
Delta门尼A值DeltaMooneyAvalues 注：“塑炼试样”在ISO1795中被称为“均匀化试样”。同样的，“非塑炼试样”被称为“未均匀化试样”。
3.1.1
A1值A1value 非塑炼试样在15min和1min时门尼黏度的差值，即ML（1十15）一ML（1十1）。
3.1.2
A2值A2value 非塑炼试样在7min和1min时门尼黏度的差值，即ML(1十7）一ML(1十1）。
3.1.3
A3值A3value 塑炼试样在15min和1.5min时门尼黏度的差值，即ML（1十15）一ML（1十1.5）。
3.2
Delta门尼B值 直DeltaMooneyBvalue 非塑炼试样在转子转动不久后测得的最小门尼黏度和后续最大门尼黏度的差值，即MLaax一MLmin
1 GB/T1232.3—2021/ISO289-3;2015
注：这些值是互补的，可以使用任何组合来精助区分容易加工的橡胶和明显较难加工的橡胶。
4原璃
本测试包括在指定时间的门尼黏度值差值的测定（Delta门尼A值）或在门尼黏度-时间曲线上的两个指定点差值的测定（Delta门尼B值），见图1。
Y
MLm
MLmit
16 X
标引序号说明： X时间，mins Y 一门尼度； 。转子开始转动。
图1 门尼黏度曲线图
5测试仪器
仪器应满足ISO289-1的规定。
6 校准
设备按照ISO289-1校准。
7试样制备
确保非炼试样无残留空气并且表面光滑平整，从而避免试样与转子或模腔表面之间进人空气。 试样可以通过在23℃土2℃模具中压实5min制取，取出后停放15min进行松驰。
塑炼（"均匀化”）样品应按照ISO1795制备。 试样应按照ISO289-1从样品上制取。
8 测试温康
测试湿度为100℃土0.5℃，即关闭模腔转子空载运转时的封闭模腔度。
9 测试程序
按照ISO289-1描述的程序进行测试，使用大转子，预热时间为1min，测试时间为7min或
2 GB/T1232.3—2021/ISO289-3:2015
15 min。
如果测试时设备不能连续地记录门尼黏度值，需按照ISO289-1的规定绘制曲线图。 注：强烈推荐使用自动记录仪。
结果计算和表示
0
Delta门尼A1值由记录的门尼黏度在测试时间为15min和1min的差值确定。 Delta门尼A2值由记录的门尼黏度在测试时间为7min和1min的差值确定。 Delta门尼A3值由记录的门尼黏度在测试时间为15min和1.5min的差值确定。 Delta门尼B值由最小门尼黏度和最大门尼黏度（见图1）的差值确定，注：较低（在多数情况下，负的更多)的Delta门尼A值表明此橡胶更易加工；较低的Delta门尼B值也表明此橡胶
更易加工。
11 测试报告
测试报告应包括以下内容： a) 被测试橡胶应完整识别所需的所有细节，包括测试样品是否被压实： b) 测试方法及本文件编号； c) 测试描述：
1） 所用黏度计型号和生产厂家； 2） 任何本文件未规定的程序的详细说明： 3） 任何本文件不包括的程序，以及被视为可选操作的详细说明；
d) 测试结果：
Delta门尼A1值、A2值、A3值和/或B值。 e) 测试日期。 *8
中华人民共 和 国
国家标准
未硫化橡胶 ：用圆盘剪切黏度计进行测定第3部分：无填料的充油乳液聚合型苯乙烯-
丁二烯橡胶Delta门尼值的测定 GB/T 1232.3—2021/ISO 289-3:2015
*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2021年10月第一版
*
书号：155066·1-68590
版权专有 侵权必究
GB/T 1232.3-2021
