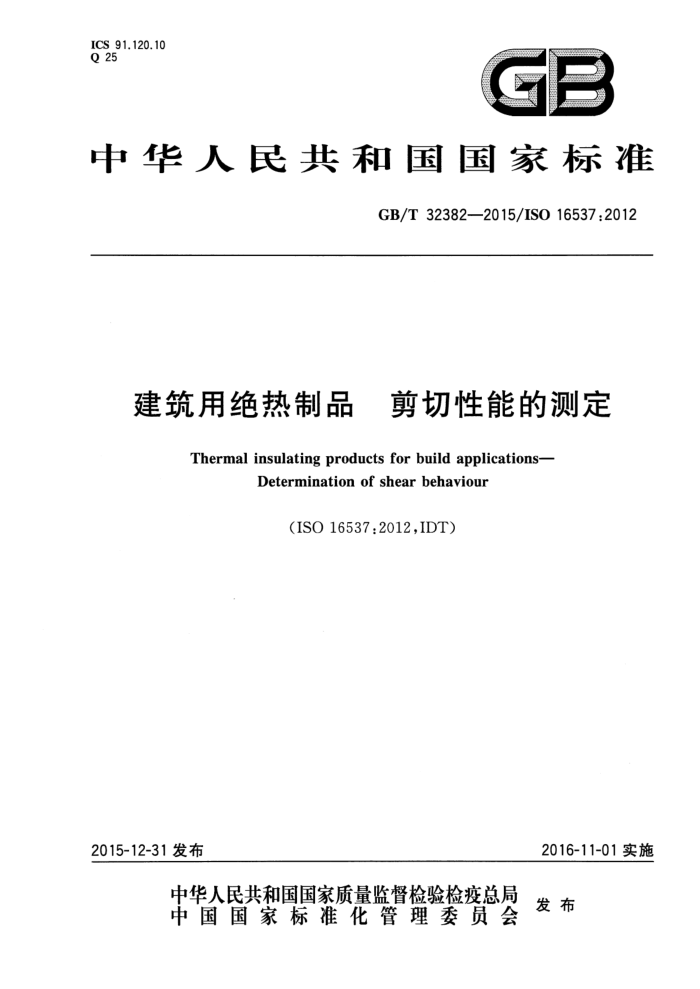

ICS 91.120.10 Q 25
中华人民共和国国家标准
GB/T32382—2015/ISO16537:2012
建筑用绝热制品 剪切性能的测定
Thermal insulating products for build applications-
Determination of shear behaviour
(ISO16537:2012,IDT)
2016-11-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和 国
国家标准
建筑用绝热制品 剪切性能的测定 GB/T32382—2015/ISO16537:2012
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张0.75 字数18千字 2016年4月第一版 2016年4月第一次印刷
*
书号：155066·1-53807 定价 16.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 GB/T32382—2015/ISO16537:2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用ISO16537：2012《建筑用绝热制品剪切性能的测定》。技术内容上
与后者完全一致。
本标准由中国建筑材料联合会提出。 本标准由全国绝热材料标准化技术委员会（SAC/TC191)归口。 本标准起草单位：南京玻璃纤维研究设计院有限公司、国家玻璃纤维产品质量监督检验中心。 本标准主要起草人：方允伟、马丹、徐琪、郝郑涛、崔军、陈建明、黄英、李骏光。
I GB/T32382—2015/ISO16537:2012
建筑用绝热制品 剪切性能的测定
1范围
本标准规定了测定剪切性能的试验设备和步骤。 本标准适用于绝热制品。 注：本标准规定的方法并不用于纯剪切性能的测定，而是评价两个平行且方向相反的载荷对试样两个主平面的影
响。但本标准中仍称为“剪切”试验。和其他测试剪切性能的方法相比，如弯曲试验方法，在试样两个主平面上施加剪切载荷更能反应绝热制品在建筑上应用时的应力状态，特别是在墙体上。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO29768建筑用绝热制品试样线性尺寸的测定（Thermalinsulatingproductsforbuilding applicationsDetermination of lineardimensions of test specimens)
3术语和定义
下列术语和定义适用于本文件。
3.1
剪切强度 shear strength T 在平行于试样受力方向的平面上施加载荷直至试样破坏，最大载荷与受力面积的比值
3.2
剪切模量 shear modulus G 剪切应力和相对变形是线性关系时，用剪切应力除以比例极限内相应的变形。 注：见图3。
4原理
通过和试样粘结的刚性支撑板将剪切应力传递给试样，使试样受到剪切作用，记录相应的载荷-位移曲线。
注：用单试样法测得的剪切强度取决于试样的厚度，试样的厚度越大试验结果离散性越大。双试样法测得的剪切
强度也受试样厚度的影响。
1 GB/T32382—2015/ISO16537:2012
5仪器
5.1试验机 5.1.1总则
试验机应有足够的位移行程和载荷量程。试验机可移动端应以（3士0.5)mm/min的速度沿着与平行于试样的长度方向移动。
试验机载荷F最大允许误差为1%，试验机可移动端相对固定端的位移最大允许误差为1%。 如需测试剪切模量，载荷F和位移应同步记录以给出第7章中要求的载荷-位移曲线。在试验过
程中使用位移传感器来精确测量试样的变形，尤其当试件中胶黏剂层较厚时。
试样的位移零点可修正计算得到，用实测的位移减去因设备和胶黏剂引起的位移偏差。位移偏差可在空白试验中用金属块代替试样的方法测得，胶黏剂层厚度保持一致。 5.1.2单试样结构
支撑板与6.1.2规定尺寸的单试样粘结，试验机应能在支撑板上施加剪切载荷。其中一支撑板与试验机的固定端相连，另一支撑板与试验机的移动端相连。
5.1.3 双试样结构
支撑板与6.1.3规定尺寸的双试样粘结，试验机应能在支撑板上施加剪切载荷。两侧的支撑板与试验机的固定端相连，位于中间的支撑板与试验机的移动端相连。 5.2试样安装 5.2.1单试样安装
两刚性支撑板长度330mm，宽度50mm，厚度16mm，支撑板应通过转换接头和万向节与试验机夹具相连。支撑板和试验机夹具的安装见图1。连接支撑板和试验机夹具的转换接头的厚度应与试样的厚度相同。
注：试验表明，厚度为16mm的矩形低碳钢平板适用于做支撑板。
2
