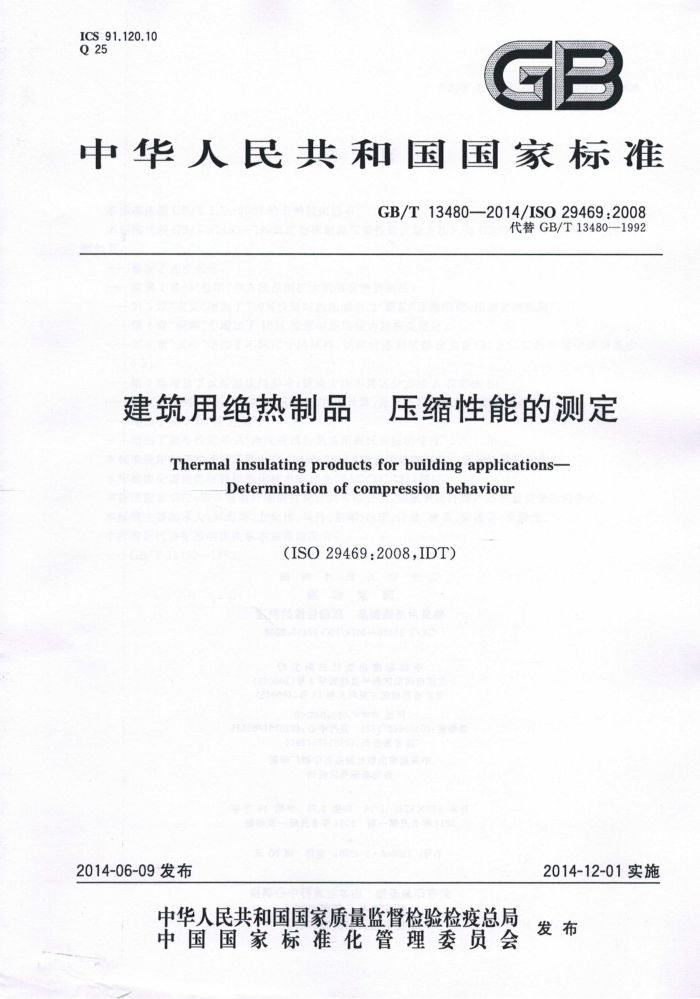

ICS 91.120.10 Q25
GE
中华人民共和国国家标准
GB/T13480—2014/ISO29469:2008
代替GB/T13480—1992
建筑用绝热制品 压缩性能的测定
Thermal insulating products for building applications-
Determination of compression behaviour
(ISO29469:2008,IDT)
2014-12-01实施
2014-06-09发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T13480—2014/ISO29469:2008
前言
本标准依据GB/T1.1一2009给出的规则起草。 本标准代替GB/T13480—1992《矿物棉制品压缩性能试验方法》，与GB/T13480—1992的主要区
别如下：
修改了标准名称；将第1章的“范围”中方法范围扩大到所有绝热制品；第3章“定义”增加了“10%变形时的压缩应力”删除“压缩载荷、压缩比例极限”；第4章“原理”中增加了10%变形时压缩应力的相关规定；第6章“试样”增加了不同尺寸的试样，试样状态调节修改为在（23士5）℃的环境中调节至少 6h; 第7章增加了试验温度的要求；试验方法不再区分方法A和方法B；第8章增加“10%变形时的压缩应力”的计算，并对不同曲线的处理方法进行了分类；增加了第9章“精密度”；增加了规范性附录A“泡沫玻璃制品通用测试方法的修改”。
本标准使用翻译法等同采用ISO29469：2008《建筑用绝热制品 压缩性能的测定》。 本标准由全国绝热材料标准化技术委员会（SAC/TC191）归口。 本标准起草单位：南京玻璃纤维研究设计院有限公司、国家玻璃纤维产品质量监督检验中心。 本标准主要起草人：郝郑涛、方允伟、马丹、崔军、徐琪、许敏、黄英、陈建明、李骏光。 本标准所代替标准的历次版本发布情况为：
GB/T13480—1992。 GB/T13480—2014/ISO29469:2008
建筑用绝热制品 压缩性能的测定
1范围
本标准规定了测定试样压缩性能的设备和步骤。本标准适用于绝热产品，可用于测定压缩蠕变试验和绝热材料在受短期负荷试验过程中的压缩应力。
本方法可用于质量控制，也可用于获得参考值，用安全系数和参考值计算设计值。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO5725-2测量方法和结果的准确度（正确度和精密度）第2部分：测量标准方法的重复性和再现性的基本方法[Accuracy（truenessandprecision）ofmeasurementmethods andresults—Part2：Basic method for the determination of repeatability and reproducibility of a standard measurement method
ISO29768建筑用绝热制品试样线性尺寸的测量（Thermalinsulatingproductsforbuildingappli cations- -Determinationof lineardimensionsoftestspecimens)
3术语和定义
下列术语和定义适用于本文件。
3.1
相对变形relativedeformation E 试样在承受载荷方向上厚度的减小与原厚度的比，以百分比表示。
3.2
压缩强度 compressivestrength 60 在届服（见图1b)）或破坏（见图1a))时的变形e小于10%变形时，最大压缩载荷F，与试样初始截
面积的比。 3.3
10% 变形时的压缩应力 compressive stress at 10% strain 810 试样在10%变形时未出现届服或破坏，10%变形即ε1时的压缩载荷F1.与试样初始截面积的比
（见图1c)和图1d)）。 3.4
压缩弹性模量 compressionmodulus of elasticity E 材料在比例极限内，压缩应力与对应的变形之比（见图1）。
- GB/T13480—2014/IS029469:2008
X X:
b)
Y F.
YA
F
X
X.
说明： x
位移；荷；页加载荷；受大载荷；
Fp F. X. F10 X10 -10%变形时的位移； F. - 与。对应的（常规的比例极限）载荷； X。 常规弹性区域位移注：X㎡比10%变形小
大载荷处的位移； 0%变形时的载荷；
图1载荷-位移曲线示意图
原理
4
在垂直于方形试样表面的方向上以恒定的速率施加压缩载荷，计算最大压缩应力。 当最大压缩应力对应的变形小于10%时，以此作为压缩强度，并给出压缩变形。如10%变形前没
有发生破坏，计算10%变形时的压缩应力，并在报告中给出10%变形时的压缩应力。
5仪器
5.1压缩试验机
合适的载荷和位移量程，带有两个刚性的、光滑的方形或圆形的平行压板，至少有一个面的长度（或直径）与测试试样的长度（或对角线）相等。
一块压板应固定，另一块能以第7章中规定的恒定速度移动。如必要，其中一块压板应通过中心的球形支座与试验机连接，确保只有轴向的力施加到试样上。
2 GB/T13480—2014/ISO29469:2008
5.2位移测量装置
安装在压缩试验机上，能够连续的测量可移动压板的位移，测量精度为士5%或士0.1mm（取较小者)（见5.3）。 5.3载荷测量装置
一个安装在仪器压板上的载荷传感器，用来测量试样对压板的作用力。传感器应满足在测量操作过程中所产生的自身变形与被测试样的变形相比可忽略不计或其所产生的变形可计算。此外，还应满足连续测量载荷的精度在士1%范围内。 5.4记录装置
能够同时记录载荷F和位移X，给出F-X曲线（见7.2）注：曲线能给出产品性能的其他信息并可能用于测定压缩弹性模量。
6试样
6.1试样尺寸
试样厚度应为制品原始厚度，试样宽房 度不小于厚度。在使用中保留表皮的制品在试验时也应保留表皮。 不应 将试样叠加来获得更大的厚度。 试样应切割成方形方
50mm×50mm 100mm×100mm或
-150mm×150mm,或 200mm×200 m，或 300mmX300mm
试样尺寸范围应符合相关产品标准规定。 在有产品标准时，试样尺寸由各相关方商定。 依据ISO29768测定试样尺寸，精确到0.5%。试样两表面的平行度和平整度应不大于试样边长的
0.5%或0.5mm，取较小者
如果试样表面不平整，应将试样磨平或用涂层处理试样表面。在试验过程中涂层不应有明显的变形。
注：如果试样的厚度小于20mm试验结果的精度将降低。 6.2试样制备
试样在切割时应确保试样的底面就是制品在使用过程中受压的面。采用的试样切割方法应不改变产品原始的结构。选取试样的方法应符合相关产品标准的规定。若是锥形制品，试样的两表面的平行度应符合6.1的要求。
若没有产品标准时，试样选取方法由各相关方商定。 注：若需要，在相关的产品标准中给出特殊的制备方法。 如需更完整了解各向异性材料的特性或各向异性材料的主方向未确定时，应制备多组试样。
6.3试样数量
试样数量应符合相关产品标准的规定。若无相应规定，应至少5个试样或由各相关方商定。
3
