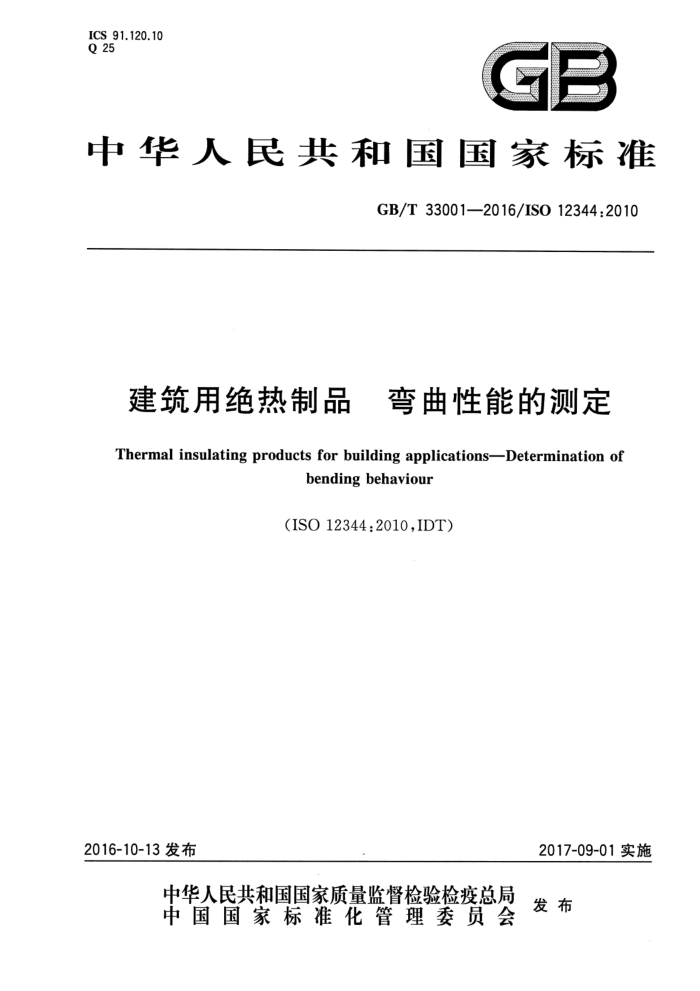

ICS 91.120.10 Q 25
2
C
中华人民共和国国家标准
GB/T 33001—2016/ISO 12344:2010
建筑用绝热制品 弯曲性能的测定 Thermal insulating products for building applications-Determination of
bendingbehaviour
（ISO12344:2010,IDT)
2017-09-01实施
2016-10-13发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T33001—2016/ISO12344:2010
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用ISO12344：2010《建筑用绝热制品 弯曲性能的测定》。 本标准由中国建筑材料联合会提出。 本标准由全国绝热材料标准化技术委员会（SAC/TC191)归口。 本标准起草单位：南京玻璃纤维研究设计院有限公司、深圳市金台检测技术有限公司、国家玻璃纤
维产品质量监督检验中心。
本标准主要起草人：方允伟、徐琪、李骏光、郝郑涛、马丹、黄英、崔军、刘杨。
I GB/T33001—2016/IS012344:2010
建筑用绝热制品 弯曲性能的测定
1范围
本标准规定了测定全尺寸制品(方法A)和小试样(方法B)三点弯曲性能的试验设备和步骤。本标准适用于建筑用绝热制品。
本标准适用于测定制品的弯曲强度和规定载荷时的变形。 本标准可用于测定制品在运输和应用过程中所能承受的弯曲应力。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO5725-1测量方法和结果的准确度（正确度和精密度）第1部分：总则和定义［Accuracy (trueness and precision) of measurement methods and results-Part 1:Genreal principles and define tions]
ISO5725-2测量方法和结果的准确度（正确度和精密度）第2部分：测定标准测量方法的重复性和再现性的基本方法[Accuracy（truenessandprecision）ofmeasurementmethodsandresults—Part2： Basic method for the determination of repeatability and reproducibility of a standard measurement methodj
ISO29465建筑用绝热制品长度和宽度的测定（Thermalinsulatingproductsforbuildingap plications—Determination of length and width)
ISO29466建筑用绝热制品厚度的测定（Thermalinsulatingproductsforbuildingapplica tions—Determination ofthickness)
ISO29768建筑用绝热制品试样线性尺寸的测定（Thermalinsulatingproductsforbuilding applications-Determinationof lineardimensions of testspecimens)
3术语和定义
下列术语和定义适用于本文件。
3.1
弯曲强度bendingstength Gb 由弯曲试验过程中记录的最大载荷F。计算得到的最大应力。
3.2
弯曲应力bendingstess Gx 由变形X时的载荷Fx计算得到的应力。
3.3
变形deflection x 载荷Fx时试样跨距中点加载压头处测得的垂直试样方向上的位移。 GB/T33001—2016/ISO12344:2010
4原理
将裁切好的矩形试样放在两支座上，在垂直于试样方向上用加载压头以一定的速度施加载荷F。 载荷加载位置为两支座中间，即L/2处（见图1）。
L/2
L
a) 弯曲强度
Fx
W
b）变形X
图1 试验方法原理
5仪器
5.1试验机
试验机要有合适的载荷量程和位移量程，并配有加载压头和可调支座。 试验机可移动端能以恒定的速度进行加载。 试验机应满足5.1.1～5.1.3的要求。
5.1.1可调支座
两支座为可调圆柱形支座，平行且要在同一水平面上。支座直径应为（80士3)mm或（30土3)mm （见图2）。支座长度应至少与试样宽度相同。
两支座间跨距L（见图2)应在300mm~1200mm之间（方法A）或200mm~500mm之间（方法 B)可调。
2 GB/T33001—2016/ISO12344:2010
5.1.2加载压头
加载压头的形状和尺寸与支座相同。加载压头位于两支座中间，且与两支座平行。 5.1.3 载荷平衡板
厚度至少为1mm的钢板，防止制品被加载压头和两支座压坏。载荷平衡板的宽度应为（30士1)mm 或（80士3）mm，长度应至少与试样宽度相同。 5.2位移和载荷测量装置 5.2.1位移测量
试验机应具有可持续测量加载压头位移的系统，精度为土5%或土0.1mm，取较小值。测量得到的位移即为试样的变形X。 5.2.2 载荷测量
为测量试验过程中试样作用于压头处的载荷F，力值传感器应固定在加载压头处。在测量过程中，
与试样的变形相比传感器自身的变形可忽略不计或在计算时予以修正。另外，在试验过程中持续测量的载荷应精确到士1%。
应有同步记录载荷F和变形X的装置，给出载荷-变形曲线，要求见第7章。
说明： 1 - 一加载压头；
试样厚度d；
2
3 支座；
方法A为50mm，方法B为25mm；一跨距。
a L
图2弯曲性能试验仪器原理
3
