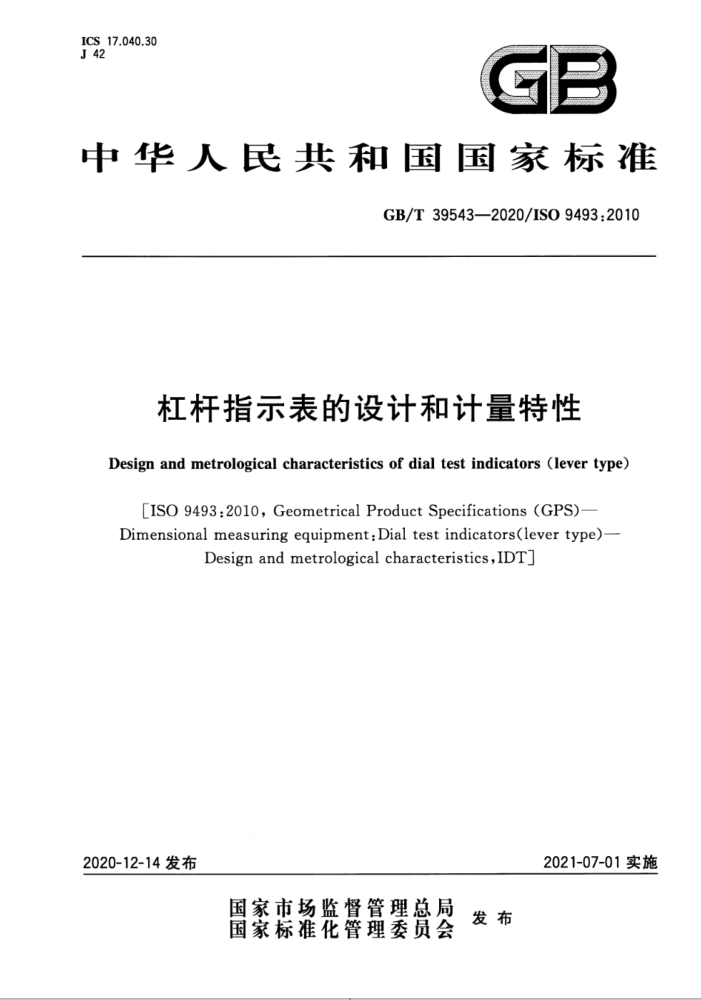

ICS17.040.30 J42
I
中华人民共和国国家标准
GB/T39543—2020/ISO9493:2010
杠杆指示表的设计和计量特性
Design and metrological characteristics of dial test indicators (lever type)
[ISO9493:2010,GeometricalProductSpecifications(GPS)- Dimensional measuring equipment:Dial test indicators(lever type)-
Design and metrological characteristics,IDTJ
2021-07-01实施
2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T39543—2020/ISO9493:2010
目 次
前言 1 范围 2 规范性引用文件
术语和定义设计特性
3
4.
4.1 总体设计特性 4.2 类型 4.3 名称 4.4 燕尾安装 4.5 度盘和指针 4.6 测针 4.7 零位调整 4.8 设计特性（制造商规范） 5计量特性 5.1 部分计量特性最大允许误差（MPE）和最大允许限（MPL） 5.2测针 5.3 测量力 6与规范一致性验证 6.1 概述 6.2校准计量特性的测量标准 7标志附录A（资料性附录） 示值误差的示意图附录B（资料性附录） 杠杆指示表的数据示例表.· 附录C（资料性附录）计量特性的校准· 附录D（资料性附录） 使用说明附录E（资料性附录） 与GPS矩阵模型的关系参考文献
-
中... 000000000000000000000000000000000000000
-
-
-
-
10
11
13
15
16 GB/T39543—2020/ISO9493:2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用ISO9493：2010产品几何量技术规范（GPS） 长度测量器具杠杆
指示表的设计和计量特性》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T18779.1一2002产品几何量技术规范（GPS）工件与测量设备的测量检验 第1部分：按规范检验合格或不合格的判定规则（eqvISO14253-1：1998）： GB/T18779.2一2004产品几何量技术规范（GPS）工件与测量设备的测量检验第2部分：测量设备校准和产品检验中GPS测量的不确定度评定指南（ISO/TS14253-2：1999， IDT); GB/T27418—2017测量不确定度评定和表示（ISO/IECGuide98-3：2008，MOD）。
本标准做了下列编辑性修改：修改了标准名称。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准起草单位：桂林广陆数字测控有限公司、成都工具研究所有限公司、桂林量具刃具有限责任
公司、成都新成量工具有限公司、威海量具厂有限公司、汉中万目仪电有限责任公司、靖江量具有限公司东莞市特马电子有限公司，辽宁省计量科学研究院，中国计量大学。
本标准主要起草人：董中新、闫列雪、许刚、赵伟荣、黄隆荣，车兆平、赵耕、郭玉飞，王昭进、陈姗姗、 何宜鲜、赵军、黄桂云。
Ⅲ GB/T39543—2020/ISO9493.2010
杠杆指示表的设计和计量特性
1范围
本标准规定了杠杆指示表最重要的设计和计量特性。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T24634—2009产品几何技术规范（GPS）GPS测量设备通用概念和要求（ISO14978： 2006,IDT)
ISO14253-1：1998产品儿何量技术规范（GPS）工件与测量设备的测量检验第1部分：按规范检验合格或不合格的判定规则[GeometricalProductSpecifications（GPS）一Inspectionbymeasure- ment of workpieces and measuring equipmentPart l: Decision rules for proving conformance or non conformance with specificationsj
ISO14253-2产品几何量技术规范（GPS）工件与测量设备的测量检验第2部分：测量设备校准和产品检验中GPS测量的不确定度评定指南［GeometricalProductSpecifications（GPS）一 Inspection by measurement of workpieces and measuring equipment-Part 2: Guide to the estimation of uncertainty in GPS measurement, in calibration of measuring equipment and in product werificationj
ISO/IECGuide98-3测量不确定度第3部分：测量不确定度表示指南（GUM：1995） [Uncertainty of measurement-Part 3: Guide to the expression of uncertainty in measurement (GUM:1995)J
ISO/IECGuide99国际计量学词汇基础通用的概念和相关术语（VIM)［Internationalvocabu- lary of metrology-Basic and general concepts and associated terms (VIM)J
3术语和定义
GB/T24634，ISO14253-1ISO14253-2，ISO/IECGuide99界定的以及下列术语和定义适用于本文件。
3.1
杠杆指示表dialtestindicators(levertype) 利用机械传动系统，将杠杆测头的摆动位移转变为指针在度盘上的角位移，并由度盘进行读数的测
量器具。
4设计特性 4.1总体设计特性 4.1.1杠杆指示表的总体设计和制造工艺应能保证杠杆指示表在各种操作方向下的计量特性都符合本标准的要求。 4.1.2除非另有说明，否则杠杆指示表测针的摆动方向应该与测针轴线垂直，并且与测针摆动方向在同一平面内，如图D.1所示。如果以其他角度使用，则应对示值做出修正（参见附录D）。
1 GB/T395432020/ISO9493.2010
4.1.3无论测针从其静止位置向两个方向中任一方向摆动，杠杆指示表都应能够进行测量。
注：有的杠杆指示表不需要经过外部调整就可以在两个方向上进行测量，有的杠杆指示表还配有换向杆，用来改变
测量方向。
4.2类型
杠杆指示表通常有三种类型[见图1a）图1b)和图1c)这些类型分别命名为：
S型，即标准型，其度盘安装在杠杆指示表的主体上，与测针摆动的平面垂直： H型，即水平型，其度盘安装在杠杆指示表的主体上，与测针摆动的平面平行： V型，即垂直型 盘安装 在杠杆指示表的末端，与测针相对。
注：虽然不太常见，但
中类型）的杠杆指示表仍然存在。上面列出的只是通常的三种类型而已。
O
a）标准型(S型）
b 水平型（H型）
5F
e）垂直型(V型）图1杠杆指示表的类型 GB/T39543—2020/IS09493:2010
4.3名称
杠杆指示表的设计特性如图2所示。在本标准的描述中使用了如图2所示的名称。
说明： 1 2 3 4 测头： 5 表圈：
度盘；标尺；指针：主体：
燕尾：换向杆（若需要）；测杆：
6 7
8 9 10- 摩擦或棘轮传动机构。
图2主要零部件名称
4.4燕尾安装
杠杆指示表应具有便于与指示表检定仪或其他类似设备连接的装置：通常，此装置是通过杠杆指示表（见图2）上的燕尾和夹持杆（见图3）来实现的。这些燕尾部分的位置及尺寸由制造商自行设定。
为确保互换性，夹持杆公称直径的公差应为h6（见图3和表1）。常用的夹持杆公称直径（图3中的 d2)为4mm.6mm和8mm。夹持杆长度不小于12mm的部分（夹持部位，图3中的L）应保持尺寸公差要求。夹持杆的长度有可能超过12mm，但超过部分不用保持h6的公差。
图3夹持杆的示意图
3 GB/T39543—2020/ISO9493:2010
4.5 度盘和指针
圆标尺应按分度值来刻度，分度值及其单位应当标明。图4所示为标尺设计图例（图示的分度值分别为0.01mm0.001mm和0.002mm）。
0
0 20°
m 10 E20
0 0.0
R 5
A
S 20
10
E40 → 0. 002 m 40
TT 20-
S
0.001
.0.01mm
10
10
30
-
Co 80 uluulul c）图例3
ilu 600
60号
9
15 3
15
mm
30
80
20
20
u
70 O ummu d图例4
40
100
25
ul
b）图例2
a 图例1
图4标尺布局图例
在静止状态下，指针应处手从测量范围的起点开始逆时针方向旋转天于或等于1/10转的位置，这
个起点通常位于度盘上的12点钟或6点钟位置。指针应从此起点位置开始至少完整地转动一圈，直到该起点的再一次出现，然后在到达测量范围上限后至少再转动1/10转。这个测量范围下限值之前的量程称为“预量程”，测量范围上限值之后的量程称为“过量程”。在杠杆指示表的测量范围内不应考虑“预量程”和“过量程”的增减。
注：在实际使用中，有的杠杆指示表的"预量程"或“过量程”小于1/10转。在这种情况下，用户和制造商有责任就
双方认可的“预量程”或“过量程”达成一致。 在任何情况下，指针的旋转范围至少应包含一个完整的测量范围，再加上一些药定的“预量程和
"过量程”。
允许指针转动多个完整的转数，这样杠杆指示表就可以具有很大的测量范围。在实际操作中，一些测量范围超过一个完整转数的杠杆指示表，充许有一个转数指示盘和一个转数指针，用来表示指针所经过的转数[见图4c)。具有转数计数装置时，每当指针转到12点钟位置，转数指针应指示其相应的标尺分度。 4.6测针 4.6.1概述
测针应易于更换。除非另有说明，否则测头应由坚硬的耐磨材料制成球形，并直应制作精良，无表
面或其他可能影响杠杆指示表测量精度的缺陷。
测针长度是保证测量精度的一个重要因素。更换测针时，用户宜保证所更换的测针与原来的测针长度一致。 4.6.2摩擦或棘轮传动机构
杠杆指示表的测针被固定在摩擦连杆或棘轮传动机构上，这使得测针能够定位在各种可能的位置上。 4.6.3摩擦联动力
摩擦联动力应足够地大于测量力，以便在使用杠杆指示表时，无论测针处于任意位置或方向，都不会给测量带来误差。 4.6.4范围调整
摩擦或棘轮传动机构应允许测针在杠杆指示表长轴的一90°0°十90°范围内的任意位置进行定
4 GB/T395432020/IS09493.2010
位，如图5所示。
+90°0
-90
0°
图5 5范围调整
4.7 零位调整
每个杠杆指示表都应具有通过旋转表圈将其示值设置为零的功能。表圈应有足够的旋转摩擦阻力以确保设置保持不变。
设计特性（制造商规范）作为最低要求，制造商至少应指定表1中列出的信息（见图1和图3，表1和附录B）。
4.8
表1设计特性
特性
总高度宽度总厚度（与W不同时）主体厚度测针长度L（测头中心至转轴中心）测针长度L（测头中心至台阶）测头直径表圈直径（如果与W不同）夹持杆直径（如果提供）例如：4h6，6h68h6 d2 夹持杆直径受控部分的最小长度
H W T: T: L1 Lz di D
外形尺寸
mm
Ls
测量范围分度值类型（S型、H型、V型等） 标准型，水平型，垂直型其他是否提供换向杆
是/否
