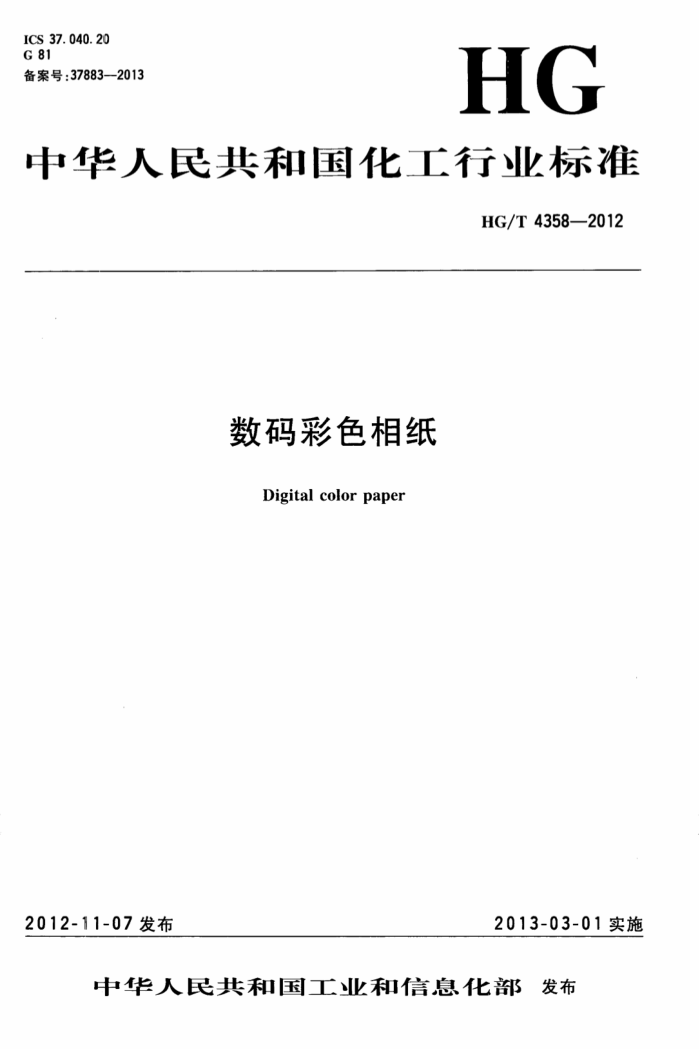

ICS 37.040.20 G 81 备案号：37883-2013
HG
中华人民共和国化工行业标准
HG/T 4358—2012
数码彩色相纸
Digital colorpaper
2013-03-01实施
2012-11-07发布
中华人民共和国工业和信息化部发布 HG/T4358—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国感光材料标准化技术委员会（SAC/TC102)归口。 本标准起草单位：乐凯胶片股份有限公司、汕头乐凯胶片有限公司。 本标准主要起草人：赵燕燕、许永宜、顾煦明。
I
建筑321---标准查询下载网 www. jz321. net HG/T4358—2012
数码彩色相纸
1范围
本标准规定了数码彩色相纸的分类、要求、试验方法、检验规则、标志、包装、贮存与运输。 本标准适用于数码彩色相纸。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志（modISO780：1997） GB/T6843感光材料涂层熔点测定方法 GB/T9861一2008成像材料照相胶片和相纸照相乳剂湿抗划伤的测量方法（idtISO18914：
2002)
GB/T11501--2008摄影密度测量第3部分：光谱条件idtISO5-3：1995） HG/T3559胶片片基底层粘牢度测定方法
3术语和定义
下列术语和定义适用于本标准。
3. 1
数码彩色相纸digitalcolorpaper 在支持体（涂塑纸基)一面或双面涂布卤化银感光乳剂制成的影像材料，在数码冲印设备中经曝光、
RA-4或类似冲洗工艺冲洗后最终输出彩色照片。 4产品分类
产品根据支持体表面状态的不同，可分为光面纸、绒面纸、绸面纸等。 5要求 5.1照相性能和物理性能
按本标准第6章规定的方法曝光、冲洗、测试，数码彩色相纸的照相性能与物理性能应符合表1的规定。
1 HG/T4358—2012
表1 数码彩色相纸照相性能与物理性能
指 标感绿层 ≤0.14 400~700 1.00~1.50 ≥1. 50 ≥0.45 ≥0.30 ≥0.30
序号 1 2 3
项 目
感蓝层 ≤0.14 400~700 1.40~1.90 ≥1.50
感红层 ≤0.14 400~700 1.00~1.50 ≥1. 50
最小密度Dmin
照相性能
方法1 方法2
感光度S
最大密度Damax
光面纸绒面纸绸面纸
冲洗过程中抗划伤力/N
4
物理性能
乳剂层熔点/℃ 乳剂层粘牢度
5 6 注：用高照度曝光仪曝光时，采用高照度曝光仪指标；用低照度曝光仪曝光时，采用低照度曝光仪指标。
≥90 合格
5. 2 尺寸
卷筒相纸宽度及公差见表2，常用宽度及公差见表3。
表2 卷筒相纸宽度规格和公差
裁切宽度/mm N0. 2 N0. 4 N0. 8 N1. 2
公差/mm ± 0. 2 ± 0. 4 ±0. 8 ± 1. 2
标称宽度/mm N≤120 120650
表3 常用卷筒相纸宽度规格和公差
裁切宽度/mm
标称宽度/mm
公差/mm ±8: b ± 0. 2 ± 0. 4 ± 0. 4 ± 0. 4 ± 0. 4 ± 0. 8 ± 0. 8 ± 0. 8 ± 0.8 ± 1. 2 ±1. 2 ±1. 2
89 102 127 152 203 254 305 406 508 610 762 1016 1143
88. 7a 101. 4* 126.6 151.6 202. 8a 253.6 304.2 405.2 507.2 609. 2 760.8 1014.8 1141.8
此裁切宽度与表2中的规定不一致。 此公差与表2中的规定不-致。
b
除上述规定外，可根据用户要求提供其他规格。相纸的长度和宽度根据供需双方协商决定。相纸的长度不得低于标称的长度。 2
建筑321---标准查询下载网 www. jz321. net HG/T4358-2012
5.3表观质量 5.3.1生片
相纸表观应清洁，无手印、油污、斑点、划伤、气泡、脱涂、拉丝、条道等缺陷， 5.3.2白片
相纸不经曝光，直接显影定影，相纸乳剂层应不起泡、不脱落；白片上不得有斑点、条道等缺陷。 5.3.3灰片
相纸加工成灰片，画面上不得有影响画面质量的密度不均、斑点、条道等缺陷。 6试验方法 6.1试验条件
本标准各项目的测试，如无其他规定，试验均应在温度23℃士3℃，相对湿度30%～65%的环境条件下进行。 6.2照相性能（Dmin、S、Dmax）的测定 6.2.1取栏
用于测试的样品应在本标准6.1规定的条件下平衡2h后取样。卷筒相纸在距卷头或尾0.5m以上取样，从样品上裁切与感光仪相适应的2条片段作为试样。 6.2.2曝光
使用高照度曝光仪曝光。高照度曝光仪应使用能量计进行校正，20次曝光平均值为15叫土 0.2μJ。
曝光仪所使用的光楔板，光学透射密度范围从0.19～3.04。光楔板包含20级梯级光楔，每级的密度递增为0.15。光楔板为红、绿、蓝三色梯级专用光楔。
曝光过程中，曝光量为相对曝光量。 6.2.3冲洗
试样曝光后应在1h内冲洗。相纸冲洗采用RA-4工艺和所有适合RA-4工艺的套药。新配制好的药液保存在密封的容器内，在常温下放置24h后使用。
标准RA-4工艺参数见表4。
表4冲洗工艺
程序显影漂定水洗干燥
温度/℃ 38.0±0.3 30~36 30~37 <96
时间/s 45±1 45±1 90±1 55±1
6.2.4密度测量及曲线绘制
密度测量采用反射密度。密度测量的几何条件应满足人射光为40°～50°的环周光束，测量光为小于5°的垂直反射光束，密度测量的光谱条件应符合GB/T11501中A状态反射密度DR（SA：AB）、 DR（SA：AG）、DR（SA：AR）的规定。
测量已加工试样的光学密度。在蓝、绿、红光下分别测量黄、品红、青层的光学密度。以密度值为纵坐标，曝光量对数值为横坐标绘制相纸的感光特性曲线，如图1所示。 HG/T4358—2012
D
Dmax 2.0
1.0 DM
Dm
-2
-1 gHM
1
IgH
0
图1方法1感光特性曲线示意图
6.2.5 5照相性能计算 6.2.5.1最小密度
未曝光试样在标准条件下加工，按6.2.4方法测得的相纸感光层和纸基的总密度。 6.2.5.2感光度 6.2.5.2.1方法1
各层感光度分别按式(1)计算：
S=(4-lgHm)×100
(1)
式中： HM- 特性曲线上M点对应的曝光量，M点的密度等于最小密度加0.6； 4,100- 计算感光度规定的系数。 6.2.5.2.2方法2
特性曲线上密度为0.8处的1gH值。 各层感光度分别按式（2)计算：
S=lgH
(2)
式中： H一特性曲线上密度为0.8处对应的曝光量。
6.2.5.3最大密度
各层特性曲线上最高点T对应的密度值。 6.3冲洗过程中抗划伤力
按GB/T9861进行，使用针头半径为0.38mm的划针。 6.4乳剂层熔点
按GB/T6843进行。 6.5乳剂层粘牢度
按HG/T3559进行。
4
建筑321---标准查询下载网 www. jz321. net HG/T4358—2012
6.6尺寸 6.6.1宽度
卷筒相纸宽度≤120mm的，用精度不低于0.01mm的长度计量器具测量；卷筒相纸宽度> 120mm的，用精度不低于0.1mm的长度计量器具测量。 6.6.2长度
卷筒相纸的长度用机器上的米数计测量。 6.7表观质量 6.7.1生片
取一段或一张未冲洗加工的相纸，在白光下目视检验。 6.7.2白片
取一段或一张未冲洗加工的相纸，不曝光，按6.2.3冲洗，得一白片，目视检验。 6.7.3灰片
取一段或一张相纸，经适度均匀曝光，使其按6.2.3显影，控制密度在0.8～1.1，目视检验。 7检验规则 7.1出厂检验
由生产厂的质量检验部门按表5规定的检验频率进行检验，合格后方可出厂。
表5检验批量和检验频率
检验项目照相性能表观质量尺寸
检验批量每生产周期产品为一批
检验频率至少每批检验二次至少每5轴测一次每批检验一次
每台设备每周产品为一批
7.2型式检验
产品有下列情况之一时，应进行型式检验。型式检验应包括本标准规定的全部项目。 a） 新产品或老产品转厂生产的试制定型鉴定； b) 正常生产时，每年进行一次； c) 配方、工艺有较大改变时； d) 停产半年以上恢复生产时； e) 出厂检验结果与上次型式检验有较大差异时； f)J 质量监督机构提出检验要求时。
7.3抽样
型式检验的样品从出厂检验合格的样品中抽取，抽取一卷。 7.4判定
产品的各项指标检验，若样本单位的检验结果符合本标准的规定，则判为合格。当检验结果中，有一项不符合要求时，可重新抽样，对不合格项抽取两个样本单位进行复检，复检结果合格，则判定该批产品为合格，仍有不合格时，整批判为不合格。 7.5验收
需方有权按本标准规定进行产品验收，经检验合格的产品应予以接收。若经检验有不合格项目，则应加倍取样进行复检，以复检结果为准。如供需双方对检验结果有异议时，以方法A为仲裁方法。
5 HG/T4358—2012
8标志、包装、运输和贮存 8.1标志
相纸的外包装容器上应注明下列内容：产品名称、商标、型号、规格、产品标准编号、数量、重量、产品乳剂号、有效期、厂名、厂址，小心轻放、防潮防晒、防辐射等标志，并应符合GB/T191的规定。 8.2包装
卷筒相纸的包装以卷为最小包装单位。相纸乳剂面向外或向内，卷绕在纸轴芯上，卷尾用不干胶条粘贴，再将塑料档装入纸轴芯两端。外包装用瓦楞纸箱，每箱产品应附产品合格证明和使用说明书。 8.3运输
相纸在运输过程中不得受到日晒、雨淋、剧烈震动和辐射的侵害。 8.4贮存
彩色相纸贮存应符合下列要求。
温度：应在低于21℃的条件下贮存。如贮存时间少于一个月时，可在不超过25℃的条件下贮
men
存。产品的有效期可通过在较低的温度下贮存延长。
湿度：宜贮存在相对湿度40%～60%的平衡条件下，也可在相对湿度30%～65%的条件下
贮存。
一相纸应保持原包装，按包装箱上提示内容放置。各种相纸均应离地15cm以上（符合温湿度条
-
件并短期存放者除外），并不得受到阳光的直接照射。
一相纸不应受到硫化氢、甲醛、氨和汞等有害气体及放射性物质的侵害。 自产品生产之日算起，在本标准规定条件下运输、贮存和使用，相纸有效期为18个月。
