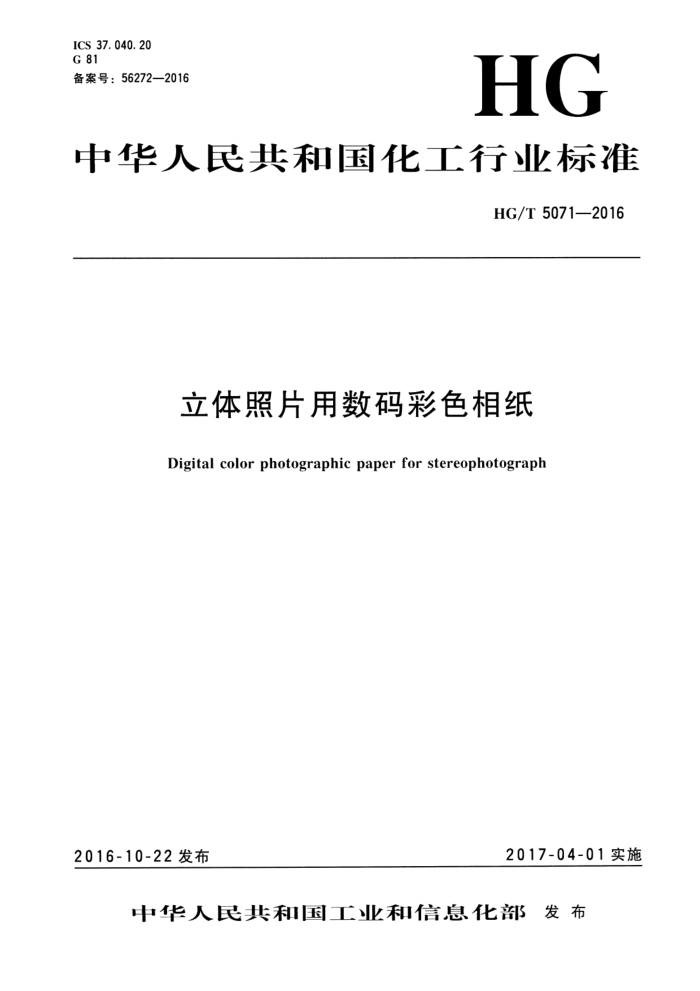

ICS 37.040.20 G 81 备案号：56272—2016
HG
中华人民共和国化工行业标准
HG/T 5071—2016
立体照片用数码彩色相纸
Digital color photographic paper for stereophotograph
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 HG/T5071—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国感光材料标准化技术委员会（SAC/TC102）归口。 本标准起草单位：乐凯胶片股份有限公司、上海诗淇信息技术有限公司、中国乐凯集团有限
公司。
本标准主要起草人：赵燕燕、季李亚宁、黄辉、李彬彬、孙朝霞。
/ HG/T5071—2016
立体照片用数码彩色相纸
1范围
本标准规定了立体照片用数码彩色相纸的要求，试验方法，检验规则以及标志、包装、运输和贮存。
本标准适用于立体照片用数码彩色相纸
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志（GB/T1912008，modIS）780：1997） GB/T6843感光材料涂层熔点测定方法 GB/T9861 成像材料照相胶片和相纸 氏照相乳剂湿抗划伤的测量方法（GB/T9861一2008。
idtIS18914:2002)
GB/T 11501 摄影密度测量 第3部分：光谱条件（GB/T11501—2008，idtIS0）5-3：1995）
3术语和定义
下列术语和定义适用于本文件。
3. 1
立体照片用数码彩色相纸digitalcolorphotographicpaperforstereophotograph 在带有粘接层的PET片基的一面依次涂布含有卤化银感光乳剂的感光层、白色反射层形成的影
像材料。它的另一面与光栅复合后形成立体相纸，可用于制作立体照片。在立体数码冲印设备中利用光栅的折射效应进行曝光，在经过专用冲洗工艺冲洗后最终输出立体照片。
4要求
4.1照相性能和物理性能
按本标准第5章规定的方法曝光、冲洗、测试，立体照片用数码彩色相纸的照相性能与物理性能应符合表1的规定。 HG/T5071—2016
表1 1立体照片用数码彩色相纸的照相性能与物理性能
指 标感绿层 ≤0.30 550~610 ≥1.80 ≥0.25 ≥90
项 日
感蓝层 ≤0.30 540~600 ≥1.80
感红层 ≤0.30 570~630 ≥1.80
最小密度D. 感光度S 最大密度Dmax 冲洗过程中抗划伤力/V 乳剂层熔点/℃
照相性能
物理性能
4.2尺寸
卷筒相纸宽度规格和公差见表2。
表 2 卷筒相纸宽度规格和公差
单位为毫米
标称宽度N N≤120 120650
裁切宽度 N0. 2 N 0. 4 N- 0. 8 N1. 2
公差 ± 0. 2 ± 0. 4 ± 0. 8 ± 1. 2
可根据用户要求提供不同的规格。相纸的长度和宽度根据供需双方协商决定。相纸的长度不得低于标称长度。 4. 3 表观质量
4. 3. 1 生片
相纸表观应清洁，无手印、油污、斑点、划伤、气泡、脱涂、拉丝、条道等缺陷。 4.3.2 白片
相纸不经曦光，直接显影定影，相纸乳剂层应不起泡、不脱落，白片上不得有斑点、条道等
缺陷。 4. 3. 3 灰片
相纸加工成灰片，画面上不得有影响画面质量的密度不均、斑点、条道等缺陷。
5 试验方法
5.1 试验条件
本标准各项目的测试，如无其他规定试验均应在温度23℃土3℃、相对湿度30%～65%的环境条件下进行。 2 HG/T5071—2016
2照相性能（Dmin，S，Dmax）的测定
5.2
5.2.1取样
用于测试的样品应在本标准5.1规定的条件下平衡2h后取样。卷简相纸在距卷头或尾0.5m以上取样，从样品上裁切与感光仪相适应的2条片段作为试样。 5.2.2曝光
使用GPS感光仪从乳剂面背面曝光。调光器为专用的蓝、绿、红滤光片梯级并列式光楔。测试光源色温2980K，曝光时间0.5s。 5.2.3冲洗
试样曝光后应在1h内冲洗。相纸冲洗采用RA-4.T.艺和所有适合RA-4T艺的套药。新配制好的药液保存在密封的容器内，在常温下放置24h后使用。
标准RA-4T艺参见表3。
表3 标准RA-4工艺
时间/s 90 ±1 90±1 180 ±1 220 ±5
程序显影漂定水洗干燥
温度/℃ 37.8±0.3 30~36 30~37 45~55
5.2.4 密度测量及曲线绘制
密度测量采用反射密度。密度测量的几何条件应满足入射光为40°～50的环周光束、测光为小于5°的垂直反射光束，密度测量的光谱条件应符合GB/T11501中A状态反射密度Dk（S，： AB)、DR（SA：A）、DR（SA:AK）的规定。
测量已加工试样的光学密度。在蓝、绿、红光下分别测量黄、品红、青层的光学密度。以密度值为纵坐标、曝光量对数值为横坐标绘制相纸的感光特性曲线，如图1所示。
3 HG/T5071—2016
Dm 20
D
1.0 D.
D.
-1 IgH.
2
0
IgH
图1 感光特性曲线示意图
5.2.5照相性能计算 5.2.5.1 最小密度（Dmin）
未曝光试样在标准条件下加工，按5.2.4方法测得的相纸感光层和反射层的总密度。 5.2.5.2感光度（S）
各层感光度分别按公式（1）计算：
S=(4—lgHm)X100
(1)
式中： Hm 特性曲线上M点对应的曝光量（M点的密度等于最小密度加0.6）；
4,100- 计算感光度规定的系数。 5.2.5.3最大密度（Dmax）
各层特性曲线上最高点T对应的密度值。 5.3冲洗过程中抗划伤力
按GB/T9861进行，使用针头半径为0.38mm的划针。 5.4乳剂层熔点
按GB/T6843进行。 5.5尺寸
5.5.1宽度
卷筒相纸宽度≤120mm的，用精度不低于0.01mm的长度计量器具测量；卷筒相纸宽度>120mm HG/T 5071—2016
的，用精度不低于0.1mm的长度计量器具测量。 5.5.2长度
卷筒相纸的长度用机器上的米数计测量。 5.6 表观质量
5.6.1生片
取一段或一张未冲洗加工.的相纸，在白光下目视检验。 5.6.2白片
取一段或一张未冲洗加T的相纸，不曝光，按5.2.3冲洗，得一白片，目视检验。 5.6.3灰片
取一段或一张相纸，经适度均匀曝光，使其按5.2.3显影，控制密度为0.8～1.1，目视检验。
检验规则
6. 1 出厂检验
由生产厂的质量检验部门按表4规定的检验频率进行检验，合格后方可出厂。
表4 检验批量和检验频率
检验频率至少每批检验2次至少每5轴测1次每批检验1次
检验项日照相性能表观质量尺 寸
检验批量每生产周期产品为一批
每台设备不经调整裁切规格的产品为一批
6.2 型式检验
型式检验应包括本标准规定的全部项目产品有下列情况之一时，应进行型式检验：
新产品或老产品转厂生产的试制定型鉴定；
a) b） 正常生产时，每年进行一次型式检验：
c） 配方、工艺有较大改变时； d) 停产半年以上恢复生产时；
出厂检验结果与上次型式检验有较大差异时； f) 质量监督机构提出检验要求时。
e)
6. 3 3抽样
型式检验的样品从出厂检验合格的样品中抽取，抽取1卷。 6. 4 判定
产品的各项指标检验，若样本单位的检验结果符合本标准的规定，则判为合格。当检验结果中有
5 HG/T 5071—2016 一项不符合要求时，可重新抽样，对不合格项抽取两个样本单位进行复检，复检结果合格则判定该批产品为合格，仍有不合格时整批判为不合格。 6.5验收
需方有权按本标准规定进行产品验收，经检验合格的产品应予以接收。若经检验有不合格项目，
则应加倍取样进行复检，以复检结果为准。
7标志、包装、运输和贮存
7.1标志
相纸的外包装容器上应注明下列内容：产品名称、商标、型号、规格、产品标准编号、数量、重量、产品乳剂号、有效期、广名、广址，以及小心轻放、防潮防晒、防辐射等内容和标志。并应符合 GB/T191的规定。 7.2包装
卷筒相纸的包装以卷为最小包装单位。相纸乳剂面向外或向内卷绕在纸轴芯上，卷尾用不干胶条粘贴，再将塑料档装人纸轴芯两端。外包装用瓦楞纸箱。每箱产品应附产品合格证明和使用说明书 7.3运输
相纸在运输过程中不得受到日晒、雨淋、剧烈震动和辐射的侵害。 7.4贮存
相纸贮存应符合下列要求：
温度：应在低于25℃的条件下贮存。低温下贮存可以延长产品的有效期。 湿度：宜贮存在相对湿度40%～60%的平衡条件下，也可在相对湿度30%～65%的条件下贮存。 相纸应保持原包装，按包装箱上提示内容放置。各种相纸均应离地15cm以上（符合温湿度条件并短期存放者除外），并不得受到阳光的直接照射。 相纸不应受到硫化氢、甲醛、氨和汞等有害气体及放射性物质的侵害。
自产品生产之日算起，在本标准规定条件下运输、贮存和使用，相纸有效期为18个月。
6
