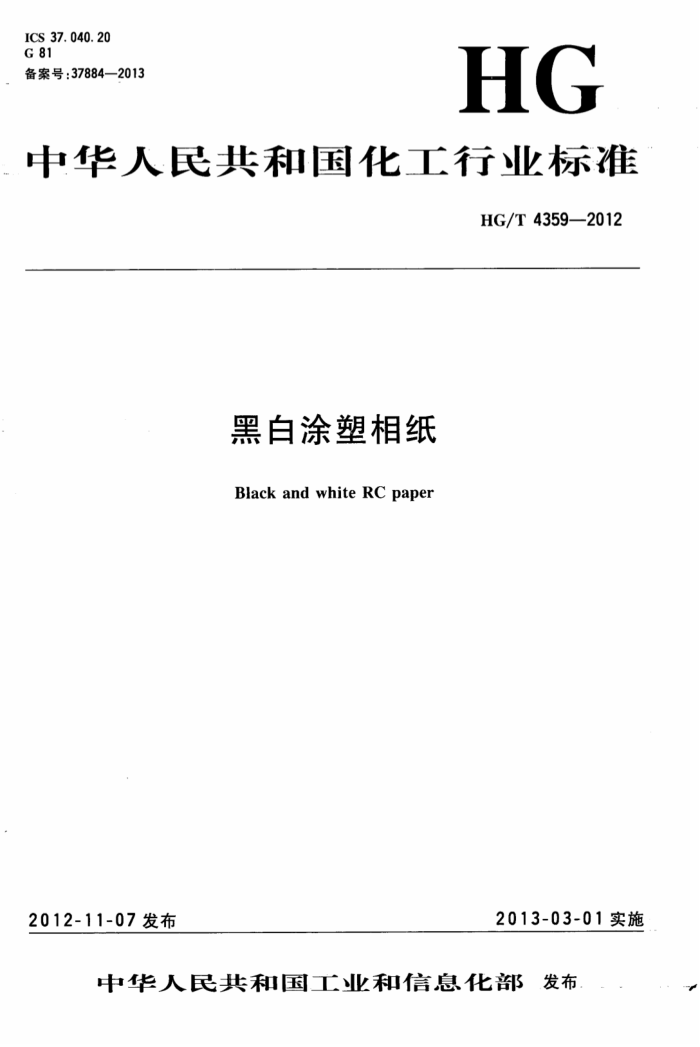

ICS 37.040.20 G 81 备案号：37884—2013
HG
中华人民共和国化工行业标准
HG/T 4359—2012
黑白涂塑相纸
BlackandwhiteRCpaper
2013-03-01实施
2012-11-07发布
中华人民共和国工业和信息化部发布 HG/T4359—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国感光材料标准化技术委员会（SAC/TC102)归口。 本标准起草单位：中国乐凯胶片集团公司、国家感光材料工程技术研究中心。 本标准主要起草人：王丽丽、李保民、孙朝霞、任杰。
建筑321--标准查询下裁网 www. jz321. net HG/T4359—2012
黑自涂塑相纸
1范围
本标准规定了黑白涂塑相纸的要求、试验方法、检验规则及包装、标志、运输和贮存。 本标准适用于普通卤化银涂层的黑白涂塑相纸，用于由黑白底片制作连续影调使用的黑白正性材
料，不适用于非银盐相纸。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志（modISO780：1997） GB/T6843感光材料涂层熔点测定方法 GB/T9861—2008成像材料！ 照相胶片和相纸照相乳剂湿抗划伤的测量方法（idtISO
18914 :2002)
GB/T14766—2008 3摄影 衫黑白连续影调相纸ISO感光度和ISO印相范围的测定（idtISO 6846：1992)
GB/T15061 银盐感光材料感光测定通则 1第一部分：适用于白炽钨光和模拟日光曝光的试样曝光条件 3术语和定义
下列术语和定义适用于本标准。
3. 1
曝光量exposure 黑白相纸受到的照度与时间的乘积。单位勒克斯秒，用符号H表示。
3. 2
感光度sensitivityspeed 在规定的曝光、加工和测试的条件下，感光材料对光辐射能的响应敏度的定量表示。
3.3
曝光量对数值范围logexposurerange 是指在相纸上得到两个指定的密度值所对应的曝光量对数值的差值，以LER表示。
3.4
最小密度minimumdensity 感光材料未曝光部分经显影加工后，所产生的反射密度值，以Dmin表示。
4产品分类 4.1按GB/T14766一2008中曝光量对数值范围LER，分为1号、2号、3号和4号四种型号。 4.2按纸面，分为光面、绸面和绒面三种。 4.3按裁切形式，分为散页相纸、卷筒相纸两种。 5要求 5.1照相性能与物理性能应符合表1的规定。
1 HG/T4359—2012
表 1 1号
2号
项目
3号
4号
最小密度Dmin 感光度S
≤ > ≥ ≥ ≥
0. 12
400
320
250
200
光面绒面绸面
1. 7 1. 6 1. 4
最大密度 Dmx
曝光量对数值范围LER 加工中抗划 光面伤力/N 绸面、绒面耐冲性/min 熔点/℃
1.15~1.44 0.95~1.14 0.75~0.94 0.55~0.74
> ≥ ≥ ≥
0. 8 0. 4 3 70
5. 2 产品有效期
自产品包装之日起，在本标准规定的条件下运输、贮存和使用，其有效期为24个月。 5. 3 尺寸 5.3.1 卷筒相纸应符合表2的规定。
表 2
公称尺寸
裁切尺寸 1020mm±1mm 30(+0.5,0)m 240mm±1mm 60(+1,0)m
1020mmX30m
240mmX60m
5.3.2 散页相纸应符合表3的规定。
表3
单位为毫米裁切公差
公称尺寸 89×140 100×150 127×178 180X240 203×254 254X305 508×610
裁切尺寸 89.0X140.0 100.0X150.0 127.0X178.0 180.0X240.0 203.0X254.0 254.0X305.0 508.0X610.0
±1. 0
±2. 0
5.3.3其他规格
除上述尺寸外，可根据用户要求提供其他规格。 散页片的裁切值为（标称值土1）mm，卷筒相纸的宽度裁切值为（标称值士1）mm，长度裁切值为（标称值十1）m。 2
建筑321---标准查询下载网 www. jz321. net HG/T 4359—2012
5.4表观质量 5.4.1生片
相纸表观应清洁，无手印、油污、斑点、划伤、气泡、脱涂、拉丝、条道等缺陷。 5.4.2白片
白片乳剂层应不起泡、不脱落，白片上不应有斑点、条道等缺陷。 5.4.3灰片
灰片上不应有影响画面质量的密度不均、斑点、条道等缺陷。 6试验方法 6.1试样环境
试验应在温度（23土2）℃，相对湿度30%～65%的环境条件下进行。用于测试的样品应在上述条件下平衡2h后取样。 6.2取样
卷筒相纸在距卷头0.5m后或卷尾0.5m前取样，散页相纸从最小包装盒中任取--张（小规格相纸根据测试需要量取样）作为样品。在暗室内从样品上裁切与感光仪相适应的两条片段作为试样。 6.3试样曝光
曝光应在调光制类型的感光仪上进行。光源色温2856K。曝光条件应符合GB/T15061的有关规定。曝光时间1s。 6.4试样冲洗
试样曝光后应在1h内冲洗，全部冲洗应采用未使用过的新药液，冲洗程序见表4。显影液配好后保存在密封的容器内，在常温下保存12h后使用，但不得超过48h。
表4
程序显影水洗定影
温度/℃ 20±0.5
药液 n-1
时间/min 1. 5
一
一 5
F-5
6.5密度测量及感光特性曲线绘制
按GB/T14766-2008中的4.5规定。 6.6最小密度
未曝光试样在标准条件下加工，按GB/T14766一2008中的要求，测定相纸感光层和纸基的总密度。 6.7感光度和曝光量对数值范围
执行GB/T14766-2008的规定。 6.8最大密度
取感光特性曲线上最高点对应的密度值。 6.9耐冲性
取约与一般感光测定试样大小一样的试样若于条，不曝光。其中一条不显影，直接定影加工，其他试样按规定冲洗加工，显影温度为32℃，按不同显影时间（如：1min，2min，3min，4min，5min等）加工。然后测量试样的最小密度，将正常加工的试样与直接定影试样的最小密度值进行比较，密度差不大于0.03的试样的最大显影时间作为该试验样品的耐冲性之示值。
3 HG/T4359—2012 6.10加工中抗划伤力
按GB/T9861的规定。 6.11熔点
按GB/T6843的规定。 6.12尺寸
散页相纸的尺寸和卷筒相纸的宽度尺寸用精度0.1mm的数显尺测量，卷筒相纸的长度尺寸在扩印机上检验。 6.13生片
取一段或一张未冲洗加工的相纸，在白光下目视检验。 6.14白片
取一段或一张未冲洗加工的相纸，不曝光，按6.4冲洗，得一白片，目视检验。 6.15灰片
取一段或一张相纸，经适度均匀曝光，使其按6.4显影，控制密度在0.9～1.1，目视检验。 7检验规则 7.1出厂检验
出厂检验应按表5规定的检验项目、批量和频率进行检验，合格后方可出厂。
表5 检验批量
检验频率至少每10轴检验一次
检验项目照相性能物理性能表观尺寸
每涂布乳剂号胶片为一批
每批检验一次至少每5轴测一次每批检验一次
每台设备每班产量为一批
7.2型式检验
本产品有下列情况之一应进行型式检验。检验应包括本标准技术要求的全部项目。检验批量和频率见表5。
a）产品结构、原材料、工艺有较大改变时； b）新产品定型鉴定时； c) 产品长期停产后，恢复生产时； d）长期正常生产，应周期性进行检验； e) 出厂检验与上次型式检验有较大差异时。
8标志、包装、运输和贮存 8.1标志
相纸的外包装上应注明下列内容：产品名称、商标、型号、规格、数量、重量、出厂批号、保质期、生产厂厂址、标准编号，小心轻放、防潮、防晒、防辐射等标志，并应符合GB/T191的规定。 8.2包装
相纸包装应防光、防潮、牢固，保证产品的安全运输和存。包装内应附产品合格证和说明书。 8.3运输
相纸在运输过程中应有遮盖物，不应受到日晒、雨淋、剧烈震动和辐射的侵害，装卸时应小心轻放。
4
建筑321--标准查询下载网 www. jz321. net HG/T4359—2012
8.4贮存
a) 贮存温度不超过25℃，相对湿度低于65%； b) 相纸应保持原包装。卷筒相纸平放保存，并远离热源，不应受到阳光的直接照射； c) 相纸禁止与酸、碱或硫化氢、甲醛、氨和汞等有害气体及放射性物质同室存放； d) 拆箱后的盒装相纸，应避免多层叠放。 中华人民共和国化工行业标准黑白涂塑相纸 HG/T4359-—2012
