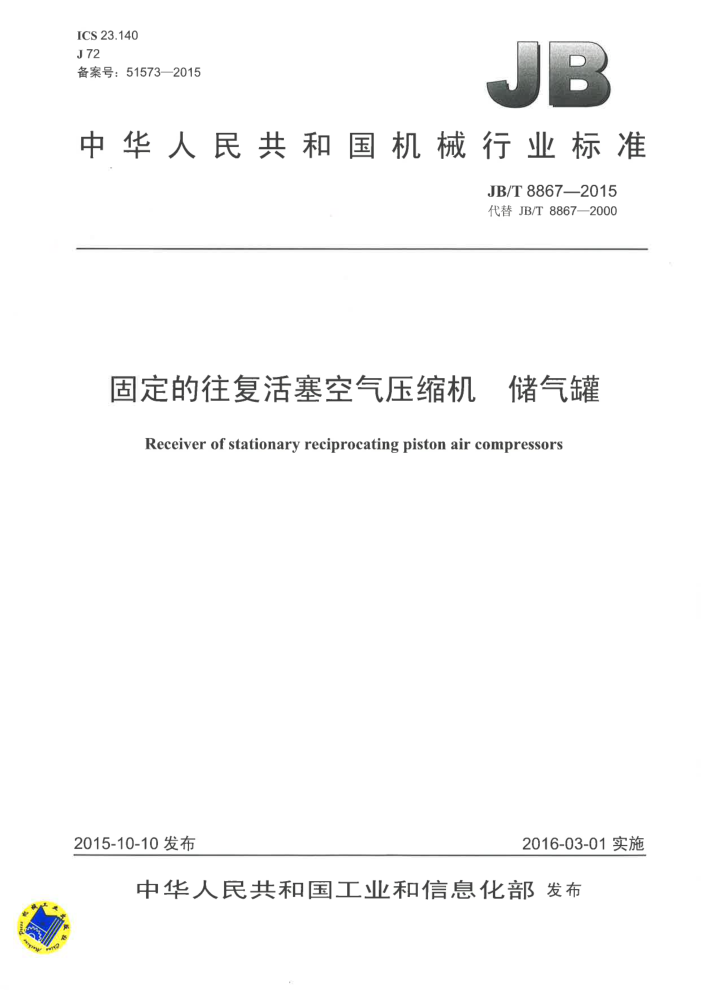

ICS23.140 J72 备案号：51573—2015
JB
中华人民共和国机械行业标准
JB/T88672015 代替JB/T8867—2000
固定的往复活塞空气压缩机 储气罐
Receiver of stationary reciprocatingpiston air compressors
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T8867—2015
言
前
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8867一2000《固定的往复活塞空气压缩机储气罐》，与JB/T8867—2000相比主要
技术变化如下：
更新了规范性引用文件；修改了表1中适用的压缩机公称容积流量范围；修改了表2中的相应内容及参数； -修改了筒体、封头壁厚；
-
增加了人孔、手孔的设置原则：增加了技术特性表的具体内容；增加了简体、封头材料的具体要求；修改了储气罐的开孔要求；调整了出厂文件的相关内容：修改了材料的无损检测要求；取消了对储气罐焊接试件的规定；取消了储气罐标牌的具体内容。
本标准由中国机械工业联合会提出。 本标准由全国压缩机标准化技术委员会（SAC/TC145）归口。 本标准起草单位：沈阳鼓风机集团股份有限公司。 本标准主要起草人：宋云、林琳、于爱国、黄成宝。 本标准所代替标准的历次版本发布情况为：
ZBJ72041—1990; JB/T8867—1999、JB/T8867—2000。
II JB/T8867—2015
固定的往复活塞空气压缩机储气罐
1范围
本标准规定了工作压力为0.7MPa、0.8MPa、1.0MPa、1.25MPa的储气罐的型式、型号、基本参数、设计参数和尺寸、要求、检验与验收、标志、包装和运输。
本标准适用于GB/T13279规定的空气压缩机用储气罐。 本标准也适用工作压力相当的其他容积式空气压缩机用储气罐。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150（所有部分）压力容器 GB 713 锅炉和压力容器用钢板 GB/T 799 地脚螺栓 GB/T 13279 一 般用固定的往复活塞空气压缩机 GB/T13306 标牌 GB/T 25198 压力容器封头 HG/T 20592 钢制管法兰（PN系列） JB/T 4711 压力容器涂敷与运输包装 JB/T4712.4—2007容器支座第4部分 支承式支座 JB/T 4736 补强圈 JB/T 6441 压缩机用安全阀 NB/T47013.2 承压设备无损检测 第2部分：射线检测 NB/T47013.4 承压设备无损检测 第4部分：磁粉检测 NB/T 47013.5 承压设备无损检测 第5部分：渗透检测 NB/T 47040 2013锅炉人孔和手孔装置 TSGR0003 简单压力容器安全技术监察规程 TSG R0004 固定式压力容器安全技术监察规程
3型式
储气罐的型式按图1、图2、图3的规定。
4型号
储气罐的型号表示方法如下。
- JB/T8867-2015
安全
压力表接负荷调节器
手孔：
进口
-
T
排污阀
图1公称容积0.3m3、0.5m3和1m3的储气罐型式 JB/T 8867-2015
安全阀
压力表接负荷调节器
出口
J
人孔
进口
排污阀
图2公称容积2m3的储气罐型式
